Najważniejsze informacje w skrócie
- Emaliowany zasobnik potrzebuje ochrony katodowej, bo sama emalia nie zatrzymuje korozji w miejscach mikrouszkodzeń.
- Aktywny układ działa na pręcie tytanowym z warstwą MMO i zasilaczem podłączonym do sieci 230 V.
- Największą przewagę daje tam, gdzie ma działać długo, stabilnie i bez częstych wymian elementów eksploatacyjnych.
- Dobór zależy od pojemności zbiornika, warunków wody, miejsca montażu i wymagań producenta.
- Przy montażu liczy się pełne zanurzenie, poprawna polaryzacja i dobry kontakt metaliczny z obudową zbiornika.
- Koszt zakupu jest wyższy niż w rozwiązaniu magnezowym, ale eksploatacja bywa wygodniejsza i mniej angażująca.

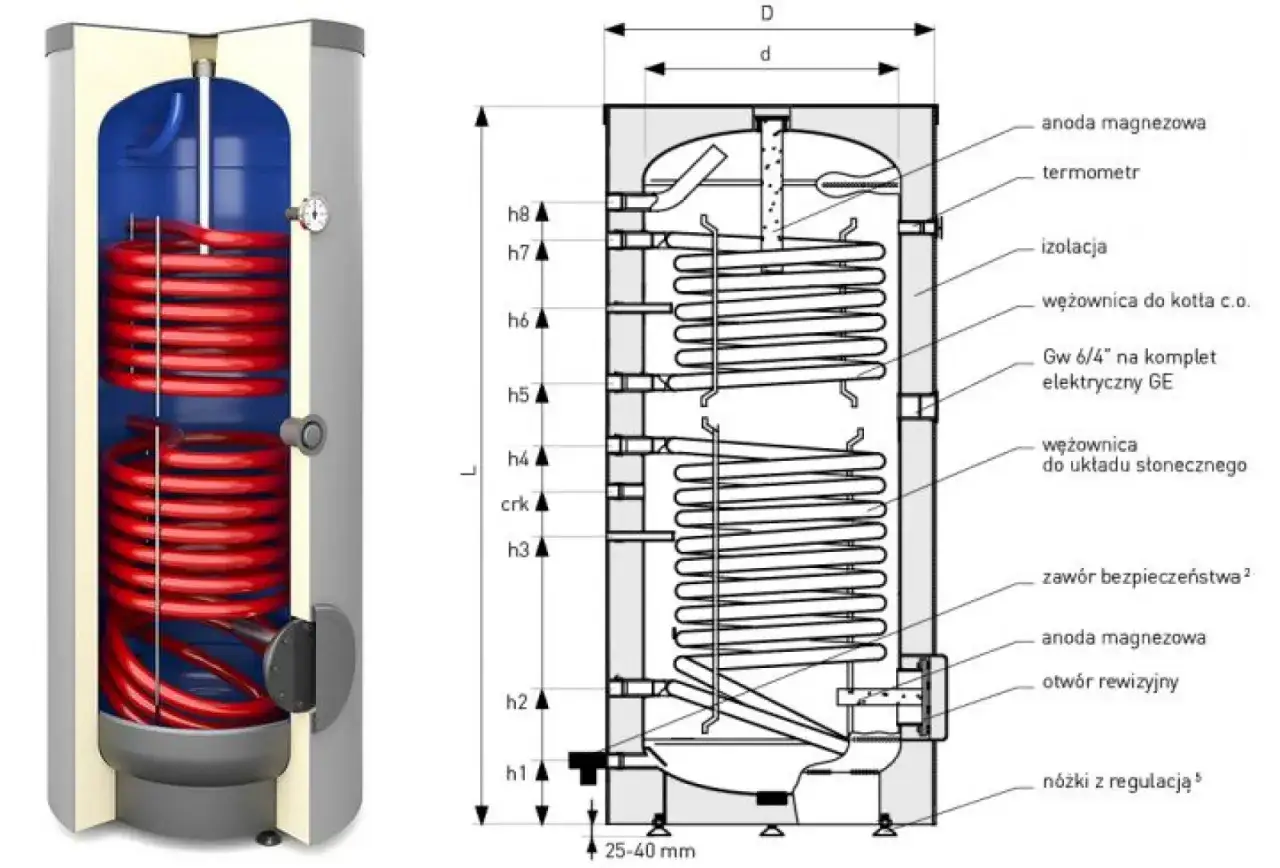

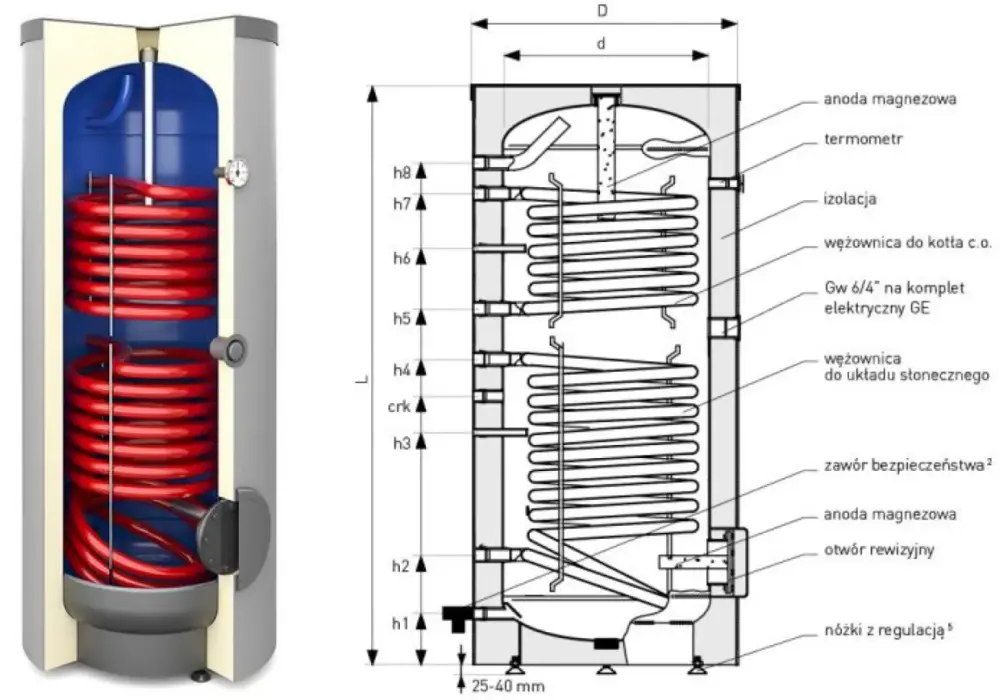

Dlaczego emaliowany zasobnik potrzebuje ochrony katodowej
Z mojego doświadczenia największy błąd inwestorów polega na założeniu, że emalia „załatwia sprawę” raz na zawsze. W praktyce to tylko bariera ochronna, a nie pancerz absolutny. Wystarczy mikrouszkodzenie powłoki, kontakt stali z wodą i sprzyjające warunki elektrochemiczne, żeby korozja zaczęła pracować po cichu, zanim pojawi się widoczna awaria.
Dlatego w zasobnikach emaliowanych stosuje się ochronę katodową, czyli metodę, która sprawia, że stalowy płaszcz zbiornika staje się mniej podatny na utlenianie. Najczęściej chodzi o dwa podejścia: rozwiązanie poświęcalne na bazie magnezu albo układ aktywny z wymuszonym prądem. To właśnie ten drugi wariant daje bardziej przewidywalne działanie, ale wymaga już odrobinę bardziej świadomego doboru.
- Emalia ogranicza kontakt stali z wodą, ale nie likwiduje ryzyka korozji w miejscach uszkodzeń.
- Woda, stal i różnica potencjałów tworzą warunki do korozji elektrochemicznej.
- Ochrona katodowa ma za zadanie przejąć ten proces na siebie, zanim ucierpi zbiornik.
Jeśli wiemy już, skąd bierze się problem, łatwiej zrozumieć, dlaczego aktywny układ pracuje inaczej niż klasyczny element poświęcalny.
Jak działa układ z prętem tytanowym i zasilaczem
Tu nie ma magii, tylko dość sprytnie wykorzystana elektrochemia. Rdzeniem rozwiązania jest pręt z tytanu, na którym znajduje się warstwa MMO, czyli mieszanych tlenków metali. To właśnie ta powłoka odpowiada za pracę elektrody, a sam tytan pełni rolę trwałego nośnika, odpornego na warunki panujące w zbiorniku.
Zasilacz podaje niski prąd stały, zwykle z sieci 230 V, i utrzymuje kontrolowany potencjał ochronny wewnątrz zbiornika. W praktyce stalowy płaszcz staje się katodą, więc proces korozji zostaje zahamowany, zamiast przenosić się na metal zbiornika. Pobór energii jest niewielki, najczęściej rzędu kilku watów, więc roczne zużycie prądu mieści się mniej więcej w zakresie 18-44 kWh, zależnie od modelu i sposobu pracy sterownika.
Lubię to rozwiązanie za jedną rzecz: ochronę da się tu kontrolować, zamiast zgadywać, czy element jeszcze „coś robi”. To jednak działa dobrze tylko wtedy, gdy układ jest zamontowany zgodnie z instrukcją i ma zapewnione poprawne warunki pracy. Gdy to jest spełnione, porównanie z wariantem magnezowym staje się bardzo konkretne.
Kiedy aktywna ochrona wygrywa z magnezową
W porównaniu z magnezową, anoda tytanowa wygrywa tam, gdzie liczy się przewidywalność, rzadszy serwis i stabilna ochrona przez długi czas. Nie oznacza to jednak, że zawsze jest lepszym wyborem; przy prostym, małym zasobniku i łatwym dostępie serwisowym tradycyjny wariant nadal bywa rozsądny.
| Kryterium | Układ aktywny | Wariant magnezowy | Co to znaczy w praktyce |
|---|---|---|---|
| Żywotność | Powyżej 10 lat, zależnie od modelu i warunków pracy | Zwykle 1-2 lata, a przy agresywnej wodzie nawet krócej | Mniej wymian i mniej okresowych przeglądów |
| Stabilność ochrony | Wysoka, bo prąd ochronny jest sterowany | Zależy od zużycia elementu i parametrów wody | Aktywny układ daje bardziej równą ochronę w czasie |
| Zasilanie | Wymaga podłączenia do prądu | Nie wymaga zasilania | Bez prądu nie ma aktywnej ochrony |
| Koszt wejścia | Wyższy | Niższy | Na starcie magnezowa kusi ceną |
| Obsługa | Kontrola pracy sterownika i montaż zgodny z instrukcją | Regularna kontrola i wymiana zużytego elementu | Aktywny układ jest wygodniejszy tam, gdzie serwis jest kłopotliwy |
Ja patrzę na to tak: jeśli zasobnik ma pracować długo, często i bez ciągłego zaglądania do niego, aktywny system zwykle daje więcej spokoju. Jeśli natomiast najważniejsza jest niska cena zakupu i prostota, klasyczna ochrona nadal ma sens. Po tym porównaniu naturalnie pojawia się kolejne pytanie, czyli jak dobrać rozwiązanie do konkretnego zbiornika.
Jak dobrać system do pojemności i warunków pracy
Dobór zaczynam od pojemności zbiornika, a dopiero potem patrzę na resztę szczegółów. Dla małych zasobników do 300 l wystarcza zwykle niewielki zestaw, przy 300-500 l potrzebny jest już większy element i odpowiednio dobrany sterownik, a przy 700-1500 l często wchodzi w grę układ większy albo podwójny. W bardzo dużych zbiornikach warto sprawdzić zalecenia producenta, bo za krótki lub zbyt słaby element nie ochroni całej powierzchni tak, jak powinien.
| Pojemność zbiornika | Co zwykle wybieram | Na co patrzę dodatkowo |
|---|---|---|
| Do 300 l | Mały zestaw aktywny | Gwint montażowy, dostęp do zasilania i miejsce na sterownik |
| 300-500 l | Większy element z dopasowanym sterownikiem | Długość części czynnej i sposób poprowadzenia przewodów |
| 700-1500 l | Układ duży albo podwójny | Rozkład ochrony w całej objętości zbiornika |
| Pow. 1500 l | Dobór projektowy po konsultacji z producentem | Warunki pracy, izolacja przyłączy i sposób serwisowania |
Woda też ma znaczenie. Przy wysokiej przewodności, dużej twardości czy większej zawartości soli aktywny układ zachowuje się stabilniej niż rozwiązanie magnezowe, ale to nie zwalnia z dobrego doboru mocy sterownika i właściwej izolacji przyłączy. W instalacjach z pompą ciepła, kolektorami solarnymi albo dużą liczbą wymienników szczególnie pilnuję miejsca montażu, bo tam łatwo o błąd, który potem wygląda jak wada produktu. Skoro dobór mamy już uporządkowany, czas przejść do montażu i kontroli pracy.
Montaż i kontrola pracy bez typowych błędów
Tu najczęściej wygrywa nie technologia, tylko dokładność. Przed montażem trzeba zamknąć dopływ zimnej wody, wyłączyć grzałkę, zrzucić ciśnienie i, jeśli w zbiorniku była już magnezowa ochrona, wymontować ją. Sam montaż nie jest skomplikowany, ale trzeba zostawić możliwie dobry kontakt metaliczny korka z obudową zbiornika, więc uszczelnienia używa się oszczędnie, a nie „na bogato”.
- Odciąć wodę i zasilanie grzałki, a następnie odpuścić ciśnienie w zbiorniku.
- Wymontować stary element, jeśli był już zamontowany.
- Wkręcić nowy korek z minimalną ilością uszczelnienia, żeby nie pogorszyć kontaktu elektrycznego.
- Sprawdzić, czy element nie dotyka metalowych części zbiornika i czy jest prawidłowo odizolowany.
- Skontrolować rezystancję, a po napełnieniu zbiornika uruchomić sterownik.
- Odczytać sygnalizację pracy, bo zielona dioda zwykle oznacza poprawne działanie układu.
| Objaw | Najczęstsza przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Czerwona dioda na sterowniku | Brak pełnego napełnienia, zła polaryzacja, słaba izolacja lub zbyt słaby dobór systemu | Poziom wody, poprawność kabli, kontakt metaliczny i dopasowanie do pojemności |
| Brak stabilnej pracy po uruchomieniu | Przerwany obwód DC albo uszkodzony kabel | Połączenia od anody do kontrolera |
| Ochrona działa nierówno | Przyłącza zbiornika nie są elektrycznie odizolowane | Wężownice, rury i punkt podłączenia obudowy |
| Układ nie przechodzi w tryb poprawnej pracy | Za mały element albo zbyt słaby sterownik | Dopasowanie zestawu do rzeczywistej pojemności zasobnika |
Jeśli miałbym wskazać jeden szczegół, który robi największą różnicę, to jest nim właśnie poprawny montaż elektryczny, a nie sam zakup lepszego modelu. Z tego powodu warto przyjrzeć się jeszcze kosztom, bo one pokazują, kiedy inwestycja rzeczywiście się zwraca.
Ile kosztuje zakup i eksploatacja w praktyce
Na rynku widać dziś dość wyraźny podział. Sam aktywny element do mniejszych zbiorników kosztuje zwykle około 250-360 zł, komplet z zasilaczem to najczęściej okolice 750-960 zł, a prostsza ochrona magnezowa dla podobnej pojemności potrafi kosztować 40-170 zł. Różnica na starcie jest więc wyraźna, ale nie wolno patrzeć tylko na cenę zakupu.
| Rozwiązanie | Typowy koszt zakupu | Dodatkowy koszt w czasie |
|---|---|---|
| Aktywny element do małego zasobnika | Około 250-360 zł | Zasilacz i montaż |
| Komplet z zasilaczem | Około 750-960 zł | Minimalny pobór energii, zwykle 2-5 W |
| Ochrona magnezowa | Około 40-170 zł | Regularne przeglądy i wymiany |
Przy poborze 2-5 W mówimy o zużyciu rzędu 18-44 kWh rocznie, więc koszt energii sam w sobie jest niewielki. Znacznie ważniejsze są serwis, dostęp do zbiornika i ryzyko przedwczesnego zużycia zasobnika, bo to właśnie jedna awaria potrafi zjeść pozorną oszczędność z tańszego zakupu. Dla mnie wniosek jest prosty: jeśli zbiornik jest drogi, trudno dostępny albo pracuje intensywnie, wyższy koszt wejścia często broni się lepiej niż najtańsze rozwiązanie.
Co sprawdzam przed wyborem do konkretnego zasobnika
- Rodzaj zbiornika i to, czy producent przewidział aktywną ochronę w danym modelu.
- Gwint lub mocowanie, bo w praktyce spotyka się różne rozwiązania, na przykład M8 i R3/4.
- Dostęp do zasilania 230 V oraz miejsce na sterownik, przewody i ewentualny serwis.
- Możliwość zachowania dobrego kontaktu metalicznego między korkiem a obudową zbiornika.
- Wielkość zasobnika, bo za krótki element nie da równomiernej ochrony.
- Warunki pracy wody, czyli jej przewodność, twardość i temperaturę w instalacji.
- To, czy priorytetem jest niska cena startowa, czy raczej spokój na wiele lat.
Jeżeli te punkty się zgadzają, aktywny system ochrony jest bardzo rozsądnym wyborem dla zasobnika CWU. Jeżeli brakuje zasilania, miejsca albo precyzyjnego doboru, lepiej wybrać prostsze rozwiązanie niż montować układ na pół gwizdka. W praktyce właśnie takie decyzje najbardziej wydłużają żywotność zbiornika i oszczędzają niepotrzebnych napraw.
