Bufor szeregowy czy równoległy? Wybierz mądrze dla Twojego domu!

Bufor w instalacji grzewczej ma przede wszystkim uspokajać pracę źródła ciepła, a nie być kolejnym elementem „na wszelki wypadek”. Decyzja, czy bufor szeregowo czy równolegle, wpływa na temperaturę powrotu, stabilność przepływu i to, czy układ poradzi sobie z zamykaniem stref grzewczych. W praktyce nie chodzi o modę na jeden schemat, tylko o dopasowanie go do pompy ciepła, kotła, podłogówki, grzejników i sposobu sterowania.

Na czym polega różnica między układem szeregowym i równoległym

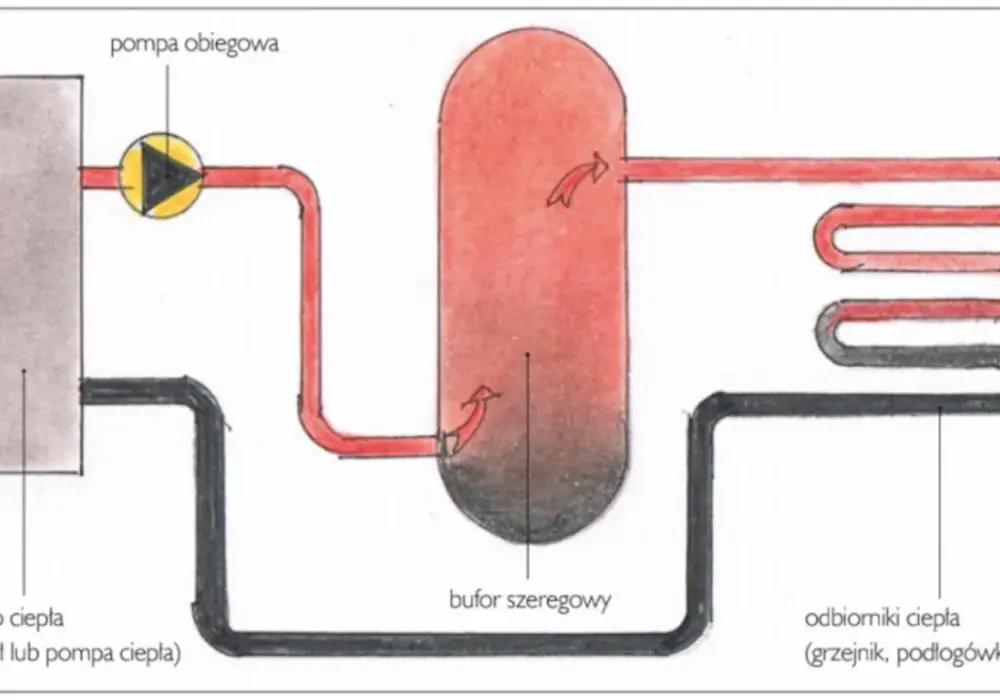

W układzie szeregowym bufor wpinam w tor przepływu tak, by woda z instalacji przechodziła przez niego przed powrotem do źródła ciepła. Najczęściej montuje się go na powrocie, bo wtedy nie spowalnia oddawania ciepła do pomieszczeń, tylko podnosi zład wody i wydłuża cykle pracy urządzenia. W układzie równoległym bufor jest wpięty do zasilania i powrotu zarówno źródła ciepła, jak i instalacji grzewczej, więc może rozdzielać obiegi i stabilizować przepływ.

To nie jest tylko różnica w rysunku technicznym. W praktyce szeregowy bufor działa bardziej jak „dodatkowy magazyn wody”, a równoległy częściej jak separator hydrauliczny. Ja patrzę na to w ten sposób: jeśli źródło ciepła ma dostać więcej pojemności, wybieram szeregowy; jeśli ma być odseparowane od instalacji, która lubi się zamykać, myślę o równoległym.

Ta różnica wyjaśnia, dlaczego nie ma jednego schematu dla wszystkich domów. Następny krok to sprawdzenie, kiedy układ szeregowy rzeczywiście daje przewagę, a kiedy tylko wygląda prosto na papierze.

Kiedy układ szeregowy ma przewagę

Układ szeregowy wybieram wtedy, gdy bufor ma przede wszystkim zwiększyć pojemność wodną instalacji. To ważne szczególnie przy pompach ciepła i prostych układach podłogowych, gdzie przepływ jest stały, a zbyt szybki wzrost temperatury powrotu mógłby skracać cykle pracy urządzenia. W takich warunkach bufor na powrocie działa spokojnie i przewidywalnie.

Ten wariant ma sens także wtedy, gdy instalacja jest mało rozbudowana, nie ma wielu stref z siłownikami i nie ma ryzyka, że odbiorniki nagle się zamkną. W dobrze zaprojektowanym układzie podłogowym bufor 50-100 l bywa wystarczający jako dodatkowy zapas, a w większych domach lub przy słabszej pojemności instalacji spotyka się zbiorniki 100-200 l. To nie jest sztywny przepis, ale praktyczny punkt odniesienia.

Widzę tu jeszcze jedną zaletę: prostszy montaż. Mniej armatury to zwykle mniej miejsc, w których coś może się rozjechać hydraulicznie. Dlatego przy modernizacjach, gdzie liczy się szybkie uporządkowanie pracy źródła ciepła bez dużej przebudowy instalacji, szeregowe wpięcie bardzo często wygrywa.

Nie polecałbym go natomiast tam, gdzie z instalacji znikają całe obiegi po zamknięciu termostatów. Wtedy sam dodatkowy zład nie wystarczy i trzeba przejść do rozwiązania, które lepiej rozdziela przepływy.

Kiedy układ równoległy daje więcej korzyści

Układ równoległy ma przewagę wtedy, gdy instalacja potrzebuje nie tylko bufora, ale też oddzielenia obiegów. W praktyce dzieje się tak przy pompach ciepła, które muszą mieć stabilny, wysoki przepływ przez wymiennik, nawet jeśli część podłogówki albo grzejników jest chwilowo odcięta przez siłowniki czy głowice termostatyczne. Właśnie dlatego ten schemat tak często działa jak sprzęgło hydrauliczne.

To rozwiązanie lubię w instalacjach ze strefowaniem: osobne obiegi na część dzienną, sypialnie, łazienki, grzejniki łazienkowe czy mieszany układ podłogówka plus grzejniki. Jeśli część pętli może się zamknąć, równoległy bufor daje pompie ciepła szansę pracować w swoich warunkach, zamiast walczyć z losowo zmieniającym się przepływem.

Trzeba jednak uczciwie powiedzieć o wadzie: w takim układzie łatwiej o mieszanie warstw wody w zbiorniku, a to może obniżyć temperaturę zasilania instalacji o kilka stopni. Sama pompa wtedy podbija parametry pracy, więc zużycie energii może wzrosnąć. Dobrze zaprojektowany układ równoległy to nie tylko cztery rury, ale też właściwe średnice, krótkie odcinki i rozsądna prędkość przepływu.

Przy zbyt dużej prędkości przepływu, zwłaszcza powyżej około 1,5 m/s w króćcu bufora, warstwowanie zaczyna się psuć, a przy okolicach 2 m/s łatwiej o hałas. To właśnie dlatego równoległy schemat wymaga dokładniejszego projektu niż „po prostu podłączmy zbiornik obok”.

Jak dobrać pojemność bufora i osprzęt

Pojemność bufora nie powinna wynikać z intuicji typu „im większy, tym lepiej”. Ja zaczynam od pytania, czego brakuje w instalacji: zładu wody, stabilnego przepływu czy możliwości magazynowania nadmiaru ciepła. Dla samej pompy ciepła liczy się minimalna pojemność wodna zalecana przez producenta, a dla kotłów na paliwo stałe najważniejsza bywa zdolność przyjęcia nadwyżki energii z jednego cyklu pracy.

W domowych instalacjach z pompą ciepła bufory często mieszczą się w zakresie 50-300 l, ale to nadal tylko przedział orientacyjny. Przy mocy około 9 kW spotyka się przykład 50 l jako minimalnego bufora, o ile reszta układu zapewnia odpowiedni zład i przepływ. Z kolei przy większym rozbudowaniu instalacji albo przy większych stratach bezwładności cieplnej zbiornik może być wyraźnie większy.

Warto też dopilnować osprzętu. Zwracam uwagę na czujniki temperatury, zawór by-passowy, izolację zbiornika, średnice rur i sposób wpięcia króćców. Jeśli bufor ma pracować poprawnie, musi być zgodny z automatyką źródła ciepła, a nie tylko „fizycznie podłączony”. Zdarza się, że sama pojemność jest dobra, ale całą korzyść psuje zły punkt poboru temperatury albo brak równoważenia przepływu.

• Sprawdź minimalny przepływ i minimalny zład wymagany przez źródło ciepła.
• Porównaj pojemność instalacji z pojemnością samego bufora, a nie oceniaj tylko litrażu zbiornika.
• Uwzględnij strefowanie, bo zamykane obiegi zmieniają sposób pracy całego układu.
• Dobierz izolację, żeby zbiornik nie był tylko drogim źródłem strat postojowych.

Gdy pojemność i osprzęt są dobrane rozsądnie, sam schemat połączenia zaczyna pracować tak, jak powinien. Problem w tym, że wiele instalacji psuje się nie na etapie doboru bufora, tylko przy montażu.

Najczęstsze błędy przy podłączaniu bufora

Najczęściej spotykam pięć błędów: bufor wpięty w złe miejsce, zbyt mały litraż, za duże prędkości przepływu, brak balansu hydraulicznego i montaż zbiornika mimo braku realnej potrzeby. W praktyce jeden z tych błędów potrafi zjeść cały sens inwestycji.

• Szeregowy bufor na zasilaniu, który opóźnia dostarczenie ciepła do odbiorników.
• Równoległy bufor bez równoważenia przepływu, który miesza warstwy wody zamiast je porządkować.
• Zbyt cienkie rury i króćce, przez co przepływ staje się zbyt szybki i hałaśliwy.
• Bufor za mały do liczby stref i mocy źródła ciepła.
• Brak bufora tam, gdzie instalacja często się zamyka, przez co źródło zaczyna taktować, czyli uruchamia się i wyłącza zbyt często.

Przy dużej prędkości przepływu można usłyszeć szum w instalacji, a przy okazji pogorszyć uwarstwienie w zbiorniku. To detal, który instalatorzy często bagatelizują na etapie projektu, a później wraca w postaci niestabilnej temperatury zasilania i gorszej pracy pompy ciepła.

Co sprawdzam przed wyborem schematu w gotowym projekcie

Gdybym miał ocenić projekt przed montażem, sprawdziłbym kolejno pięć rzeczy. To prostsze niż późniejsze poprawki, a zwykle daje odpowiedź, czy lepszy będzie układ szeregowy, równoległy, czy w ogóle instalacja może obyć się bez bufora.

1. Czy źródło ciepła wymaga minimalnego przepływu i minimalnego zładu wody.
2. Czy instalacja ma strefy, które mogą się zamykać przez siłowniki lub termostaty.
3. Czy celem bufora jest magazynowanie ciepła, czy przede wszystkim separacja hydrauliczna.
4. Czy w kotłowni jest miejsce na zbiornik, izolację i wygodny serwis.
5. Czy automatykę da się poprawnie zestroić z czujnikami i temperaturą powrotu.

Jeśli odpowiedź na drugi punkt brzmi „tak”, zwykle skłaniam się ku równoległemu wpięciu. Jeśli instalacja ma stały przepływ i po prostu potrzebuje większego zładu, częściej wybieram układ szeregowy na powrocie. A jeśli podłogówka jest duża, dobrze obliczona i pracuje bez siłowników na większości pętli, czasem najlepszą decyzją jest w ogóle zrezygnować z bufora.

Najlepszy schemat nie jest najbardziej rozbudowany, tylko najlepiej dopasowany do realnej pracy domu. Właśnie dlatego przed montażem patrzę nie tylko na sam zbiornik, ale też na sterowanie, przepływy, ilość stref i to, czy instalacja ma się zachowywać stabilnie przez cały sezon grzewczy.
