Dolne podłączenie grzejnika daje czysty wygląd, ale wymaga też dokładności: liczy się zgodność modelu, właściwa armatura, wysokość montażu i poprawne odpowietrzenie. W tym artykule pokazuję, jak zrobić to bez zgadywania, na co uważać przy wyborze grzejnika oraz jak uniknąć błędów, które później kończą się nierównym grzaniem albo przeciekami.
Najważniejsze zasady dolnego przyłącza w jednym miejscu
- Sprawdź, czy grzejnik jest przewidziany do dolnego zasilania - nie każdy model można podłączyć w ten sam sposób.
- Zachowaj odpowiednią wysokość montażu - zwykle minimum 100 mm od podłogi i parapetu; przy 70-100 mm trzeba liczyć się ze spadkiem komfortu i czasem z 5-10% większą wymaganą mocą.
- Najczęściej spotkasz rozstaw 50 mm między dolnymi króćcami, ale zawsze potwierdź to w dokumentacji konkretnego modelu.
- Nie pomyl zasilania z powrotem - przy nowoczesnych grzejnikach z wkładką zaworową kierunek przepływu ma znaczenie.
- Po napełnieniu instalacji odpowietrz grzejnik i sprawdź szczelność po pierwszym cyklu grzania.
- Jeśli grzejnik grzeje nierówno, problem często leży w armaturze albo nastawie wstępnej, a nie w samym korpusie.
Kiedy dolne przyłącze ma sens

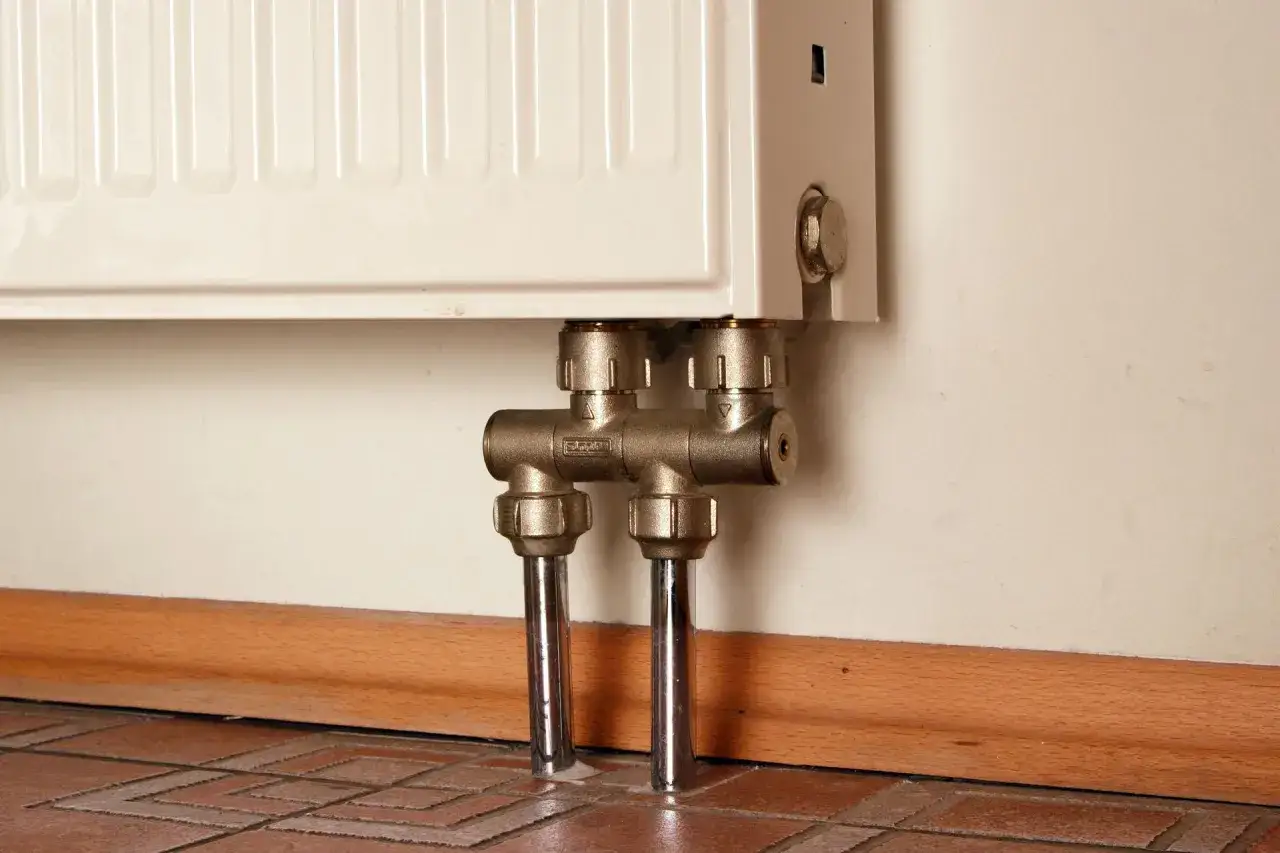

W praktyce wybieram dolne podłączenie wtedy, gdy instalacja ma być możliwie dyskretna, a rury mają wyjść z podłogi albo nisko ze ściany. To rozwiązanie dobrze pasuje do nowoczesnych wnętrz, ale też do remontów, w których nie chcę prowadzić widocznych przewodów po ścianie. Najczęściej spotyka się je w grzejnikach płytowych, dekoracyjnych i modelach z fabrycznie przygotowaną wkładką zaworową.
| Wariant | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Centralne przyłącze od dołu | Najlepszy efekt wizualny, łatwiej ukryć rury | Gdy instalacja wychodzi spod podłogi i zależy ci na symetrii | Wymaga dokładnego ustawienia osi i zgodności z modelem grzejnika |
| Dolne przyłącze z wkładką zaworową | Łatwiejsza regulacja przepływu | W grzejnikach płytowych i dekoracyjnych z fabrycznym osprzętem | Trzeba dobrać właściwą armaturę i kierunek zasilania |
| Podłączenie do układu jedno- lub dwururowego | Możliwość dopasowania do istniejącej instalacji | Przy modernizacji starszych systemów | W układzie jednorurowym zwykle potrzebny jest bypass i poprawna nastawa |
Z mojego doświadczenia najwięcej problemów zaczyna się wtedy, gdy ktoś wybiera grzejnik wyłącznie „na oko”, bez sprawdzenia strony przyłącza, rodzaju zaworu i kierunku przepływu. Jeśli te trzy rzeczy się zgadzają, reszta montażu idzie już dużo spokojniej. Zanim jednak przejdziesz do samego mocowania, trzeba przygotować komplet elementów i sprawdzić warunki zabudowy.
Co przygotować przed montażem
Najpierw sprawdzam kartę techniczną grzejnika, bo tam zwykle jest podany rozstaw króćców, typ gwintu i zalecana wysokość montażu. W dolnych przyłączach bardzo często pojawia się rozstaw 50 mm, ale nie traktuję tego jak zasady uniwersalnej. Wystarczy drobna różnica modelu i już trzeba innej złączki albo innego zaworu.
- grzejnik przystosowany do dolnego podłączenia
- zawór termostatyczny albo wkładka zaworowa zgodna z modelem
- zawór powrotny lub element odcinający
- odpowietrznik i korek
- złączki dopasowane do gwintu, najczęściej 1/2"
- uszczelki, klucze, poziomica, taśma miernicza i zestaw montażowy do ściany
Równie ważne są odległości. Dla poprawnej cyrkulacji i wygodnego czyszczenia dobrze jest zachować około 100 mm od podłogi i od parapetu. Jeśli warunki zabudowy nie pozwalają na tyle luzu, montaż na poziomie 70-100 mm bywa dopuszczalny, ale trzeba się liczyć z gorszym przepływem powietrza i czasem z 5-10% większym zapotrzebowaniem na moc. To detal, który łatwo zlekceważyć, a potem grzejnik działa poprawnie tylko na papierze. Gdy miejsce jest przygotowane, można przejść do właściwego montażu.
Jak wykonać montaż krok po kroku
Sam montaż nie jest skomplikowany, o ile wcześniej wiesz, gdzie jest zasilanie, a gdzie powrót. W grzejnikach z przyłączem dolnym kolejność działań ma znaczenie, bo późniejsza korekta bywa bardziej kłopotliwa niż w modelach bocznych.
- Wyznacz wysokość montażu i sprawdź poziom. Grzejnik powinien wisieć równo, bez naprężeń na przyłączach.
- Zamocuj wsporniki zgodnie z instrukcją producenta. Dobrze osadzony grzejnik nie powinien „pracować” przy dotyku.

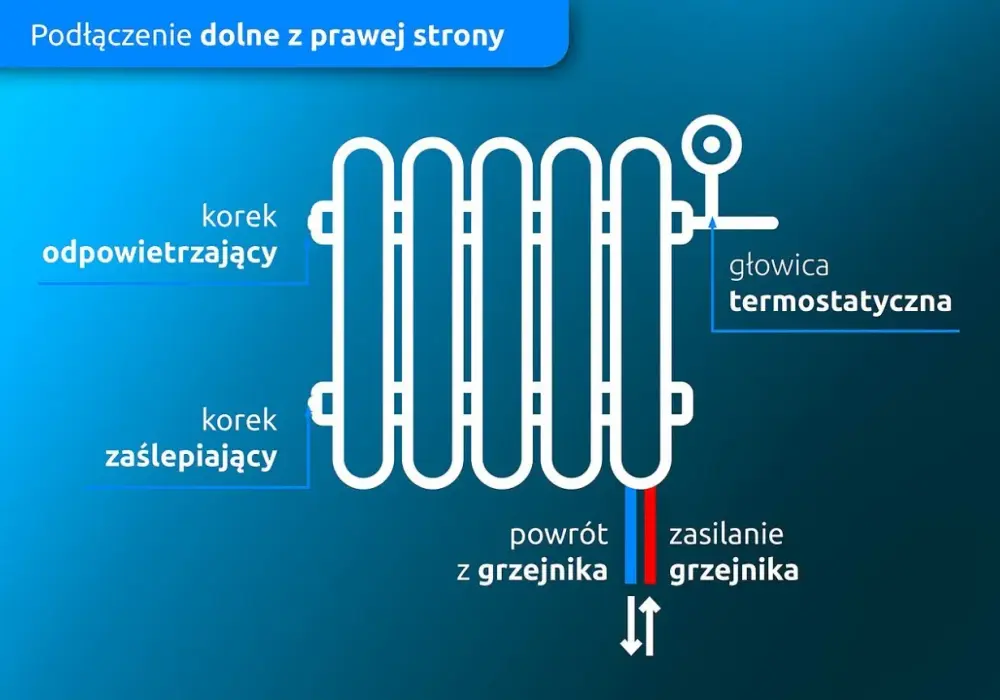

- Podłącz zasilanie i powrót do właściwych dolnych króćców. Jeśli model ma wkładkę zaworową, trzymaj się oznaczeń na korpusie.
- W górnym króćcu po przeciwnej stronie zamontuj odpowietrznik.
- Dokręć połączenia z wyczuciem. Zbyt mocny docisk potrafi uszkodzić uszczelnienie szybciej niż sam wyciek je ujawni.
- Napełnij instalację, odpowietrz grzejnik i sprawdź, czy połączenia są suche.
- Po rozgrzaniu instalacji wróć do grzejnika i jeszcze raz skontroluj szczelność oraz temperaturę całej powierzchni.
W układzie dwururowym zasilanie i powrót są rozdzielone, więc podłączenie musi być zgodne z kierunkiem przepływu wskazanym przez producenta. W układzie jednorurowym dochodzi jeszcze obejście, czyli bypass - krótkie połączenie pozwalające utrzymać przepływ w instalacji, gdy zawór przy grzejniku się przymyka. To właśnie ten etap najczęściej odróżnia sprawny montaż od takiego, który potem wymaga poprawek. Sama poprawność połączeń to jednak nie wszystko, bo równie ważne jest ustawienie armatury i przepływu.
Jak dobrać armaturę i ustawić przepływ
W grzejnikach z dolnym przyłączem duże znaczenie ma wkładka zaworowa, czyli element regulujący ilość wody wpływającej do grzejnika. Dzięki niej można wykonać nastawę wstępną, a więc ograniczyć zbyt duży przepływ tam, gdzie instalacja ma tendencję do „przepychania” wody. To szczególnie ważne w dłuższych obiegach i przy kilku grzejnikach na jednej gałęzi.
Przeczytaj również: Standardowe wymiary okien - Tabela i jak uniknąć błędów?
Co warto rozumieć przed regulacją
- Głowica termostatyczna steruje temperaturą w pomieszczeniu, ale nie zastępuje poprawnej nastawy hydraulicznej.
- Nastawa wstępna ustawia maksymalny przepływ przez grzejnik i pomaga zrównoważyć całą instalację.
- Odpowietrznik usuwa powietrze, które blokuje grzanie górnej części grzejnika.
- Zawór powrotny pozwala odciąć grzejnik i korygować przepływ po stronie powrotu.
Jeśli chcesz szybko ocenić, czy wszystko działa prawidłowo, patrzę zwykle na kilka prostych objawów. Najlepiej widać je po pierwszym uruchomieniu, kiedy instalacja zdąży się ustabilizować.
| Objaw | Co najczęściej oznacza | Co zrobić |
|---|---|---|
| Grzejnik grzeje tylko przy przyłączach | Zbyt mały przepływ albo zła nastawa wstępna | Sprawdź armaturę i zwiększ przepływ zgodnie z dokumentacją |
| Góra jest zimna, dół ciepły | Powietrze w grzejniku | Odpowietrz instalację i powtórz kontrolę po kilku godzinach |
| Grzejnik szumi | Za duży przepływ albo zbyt wysokie ciśnienie na zaworze | Skoryguj nastawę i sprawdź pracę pompy |
| Pomieszczenie dogrzewa się wolno | Za mała moc grzejnika lub ograniczona cyrkulacja wokół niego | Sprawdź dobór mocy i odległości od przeszkód |
To właśnie regulacja decyduje o tym, czy grzejnik będzie tylko ciepły, czy faktycznie skuteczny. Nawet dobrze zamontowany model może działać przeciętnie, jeśli przepływ ustawiono „na oko”. Kiedy ten etap jest dopięty, pozostaje już tylko wyłapać błędy wykonawcze, które najczęściej psują efekt.
Najczęstsze błędy, które psują efekt
Najwięcej usterek przy dolnym przyłączu nie wynika z awarii, tylko z pośpiechu. Widzę to regularnie: ktoś montuje grzejnik poprawnie mechanicznie, ale nie sprawdza kilku detali i cały układ działa gorzej, niż powinien.
- Pomylenie zasilania z powrotem - grzejnik zwykle nadal będzie grzał, ale nie tak, jak przewidział producent.
- Zbyt mała odległość od podłogi lub parapetu - osłabia konwekcję i utrudnia sprzątanie.
- Brak odpowietrzenia po napełnieniu - to najprostsza droga do zimnej góry grzejnika.
- Niepasujące złączki - drobna różnica gwintu wystarczy, by połączenie zaczęło przeciekać.
- Brak regulacji hydraulicznej - jeden grzejnik robi się zbyt gorący, a drugi nie dogrzewa pomieszczenia.
- Maskowanie grzejnika zabudową albo długą zasłoną - nawet prawidłowy montaż traci sens, jeśli powietrze nie ma jak krążyć.
Najbardziej zdradliwy błąd to ten, którego nie widać od razu. Instalacja potrafi wyglądać dobrze, a dopiero po kilku dniach okazuje się, że pomieszczenie nagrzewa się nierówno albo zawór zaczyna wydawać nieprzyjemne dźwięki. Dlatego po uruchomieniu zawsze robię jeszcze jeden, krótki przegląd.
Co jeszcze sprawdzam po uruchomieniu instalacji
Po pierwszym dniu pracy wracam do grzejnika i kontroluję połączenia, odpowietrzenie oraz temperaturę na całej powierzchni. Jeśli instalacja ma nową armaturę, lubię sprawdzić ją jeszcze raz po pierwszym pełnym cyklu grzania, bo wtedy ujawniają się drobne luzowania i błędy nastawy. To prosty nawyk, który oszczędza późniejszych poprawek.
- czy przyłącza są suche
- czy górna część grzejnika nagrzewa się równomiernie
- czy głowica termostatyczna nie jest zasłonięta przez zasłonę lub zabudowę
- czy grzejnik ma swobodny przepływ powietrza od dołu i od góry
- czy ustawiona nastawa odpowiada realnej pracy pomieszczenia
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: przy dolnym przyłączu nie wygrywa ten, kto montuje najszybciej, tylko ten, kto najdokładniej sprawdzi zgodność modelu, armatury i wysokości osadzenia. Właśnie ten zestaw drobiazgów decyduje, czy grzejnik będzie tylko „zamontowany”, czy naprawdę dobrze włączony do instalacji.
