Kolory kabli w gniazdku nie są przypadkowe. To prosty kod, który mówi, która żyła jest fazowa, która neutralna, a która odpowiada za ochronę przeciwporażeniową. W tym tekście pokazuję, jak czytać te oznaczenia w polskich instalacjach domowych, jak sprawdzić gniazdo przed pracą i gdzie najczęściej pojawiają się błędy, które potem kosztują najwięcej nerwów.
Najważniejsze zasady, które od razu porządkują temat
- Żółto-zielony to przewód ochronny PE i nie powinien być używany jako faza.
- Niebieski oznacza przewód neutralny N, ale w starej lub przerabianej instalacji zawsze trzeba to potwierdzić pomiarem.
- Brązowy, czarny lub szary to przewody fazowe L.
- Przed jakąkolwiek pracą odłącz zasilanie i sprawdź brak napięcia dwubiegunowym testerem, nie samym śrubokrętem z neonem.
- W nowoczesnym gnieździe liczą się też oznaczenia zacisków: L, N i PE.
- Jeśli w puszce widzisz stare kolory, tylko dwa przewody albo ślady przeróbek, bezpieczniej przerwać pracę i wezwać elektryka.

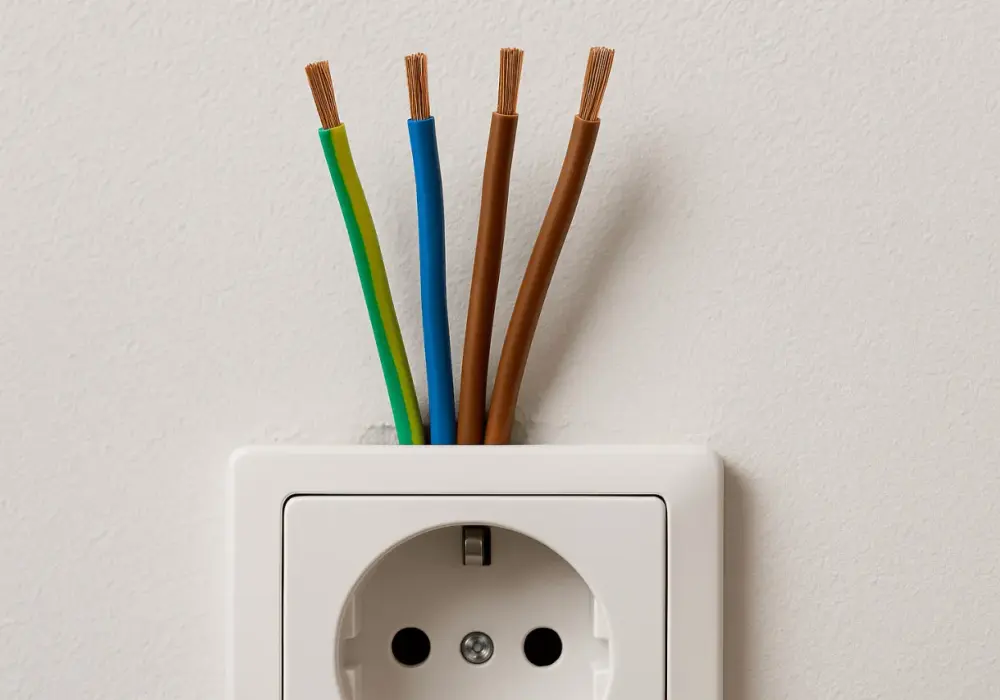

Jak odczytać kolory przewodów w gniazdku
W domowej instalacji najczęściej spotykam trzy żyły, z których każda pełni inną funkcję. Przewód fazowy niesie napięcie robocze, neutralny zamyka obwód, a ochronny ma zabezpieczać użytkownika, jeśli coś pójdzie nie tak z urządzeniem albo izolacją. To dlatego kolor nie jest tu ozdobą, tylko informacją techniczną.

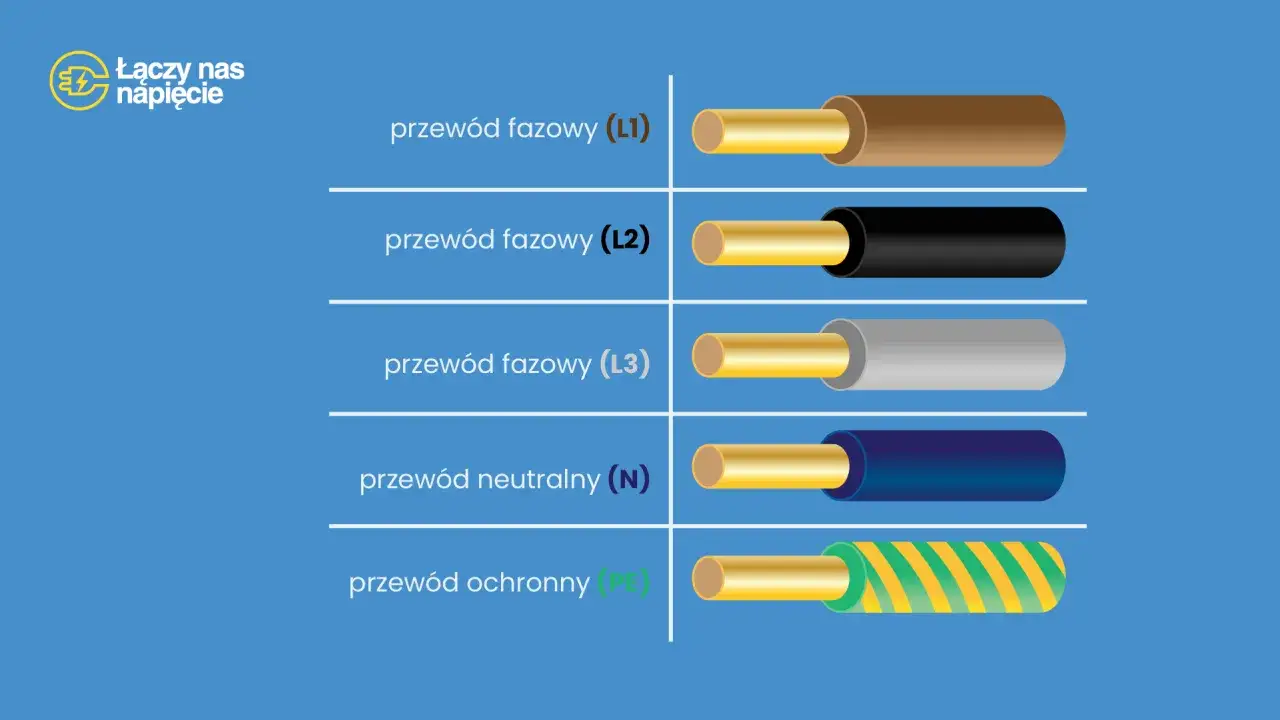

| Kolor żyły | Funkcja | Oznaczenie | Co to znaczy w praktyce |
|---|---|---|---|
| Żółto-zielony | Ochronny | PE | Łączy bolec i metalowe części z ochroną przeciwporażeniową. Nie powinien przewodzić prądu roboczego. |
| Niebieski | Neutralny | N | Stanowi tor powrotny dla prądu w obwodzie jednofazowym. |
| Brązowy, czarny lub szary | Fazowy | L | To przewód pod napięciem. W instalacji jednofazowej zwykle masz jeden taki tor, w trójfazowej kilka. |
W praktyce domowej najczęściej pracujesz przy obwodzie 230 V, a nie przy zasilaniu trójfazowym 400 V. To ważne, bo w kuchni, przy płycie grzewczej czy w starszych lokalach potrafią pojawić się dodatkowe żyły i wtedy sam kolor przestaje wystarczać jako wskazówka. Dlatego patrzę na barwę, ale decyzję opieram dopiero na oznaczeniu zacisków i pomiarze. I właśnie od tego przechodzę do bezpiecznego sprawdzania gniazda.
Jak sprawdzić gniazdo przed podłączeniem
Jeśli mam pracować przy gnieździe, najpierw wyłączam właściwy obwód w rozdzielnicy. Potem potwierdzam brak napięcia dwubiegunowym testerem. To lepsze rozwiązanie niż popularny próbnik śrubokrętowy, bo pokazuje stan obwodu pewniej i nie opiera się na przypadkowych wskazaniach.
- Wyłącz zabezpieczenie danego obwodu i upewnij się, że gniazdo nie jest już zasilane.
- Sprawdź brak napięcia testerem na wszystkich przewodach, a nie tylko na jednym.
- Rozpoznaj zaciski na korpusie gniazda: L, N oraz PE.
- Podłącz przewód ochronny do PE, neutralny do N, a fazowy do L.
- Dokręć zaciski tak, aby miedź była pewnie złapana, ale nie uszkodzona.
- Po złożeniu osprzętu wykonaj kontrolę działania i sprawdź, czy nic się nie grzeje.
W nowych gniazdach producenci zwykle oznaczają zaciski bardzo czytelnie, ale w praktyce nie zawsze wszystko jest oczywiste. Zdarza się, że przewody są skrócone, przełożone albo ktoś wcześniej zrobił prowizoryczną naprawę. Wtedy nie ufam temu, co wygląda znajomo, tylko temu, co da się potwierdzić pomiarem i oznaczeniem. To prowadzi wprost do problemu starszych instalacji.
Starsze instalacje potrafią zmylić nawet po kolorze
W starszych mieszkaniach spotyka się kolory, które nie pasują do dzisiejszego układu: czerwony, czarny, czasem inne zestawienia z okresu wcześniejszych standardów. Można też trafić na układ PEN, czyli wspólny przewód ochronno-neutralny. To rozwiązanie występuje w starszych systemach i nie da się go bezpiecznie ocenić wyłącznie po barwie izolacji.
| Sytuacja | Co możesz zobaczyć | Co to zwykle oznacza | Moja praktyczna reakcja |
|---|---|---|---|
| Starsza instalacja | Czerwony, czarny, szary zamiast obecnych barw | Stary układ kolorów, który nie musi odpowiadać dzisiejszemu standardowi | Nie podłączam „na pamięć”, tylko weryfikuję obwód |
| Układ PEN | Jeden wspólny tor zamiast osobnych N i PE | Ochrona i neutralny są połączone w jednym przewodzie | Nie przerabiam samodzielnie, bo to wymaga poprawnej oceny całej instalacji |
| Przeróbka po amatorsku | Niebieski użyty jako faza albo brak żółto-zielonego | Ktoś zmienił obwód bez jasnego oznaczenia | Wzywam elektryka i proszę o ponowne oznaczenie przewodów |
Właśnie dlatego sam kolor traktuję jako wskazówkę, a nie dowód. Jeśli instalacja ma lata, w domu były remonty albo w puszce widać kilka różnych systemów naraz, ryzyko pomyłki rośnie błyskawicznie. I wtedy najważniejsze staje się unikanie błędów, które na pierwszy rzut oka wyglądają niegroźnie.
Najczęstsze błędy, które robią największą różnicę
Najbardziej kłopotliwe pomyłki przy gniazdach nie są spektakularne. Często wyglądają banalnie: źle dokręcona żyła, przewód wciśnięty częściowo, mostek zrobiony bez zrozumienia albo użycie niewłaściwego koloru do niewłaściwej funkcji. W praktyce właśnie takie drobiazgi powodują nagrzewanie, iskrzenie i późniejsze awarie.
- Użycie żółto-zielonego jako przewodu roboczego - to błąd bezpieczeństwa, nie kosmetyka.
- Łączenie tylko na skrętkę - bez pewnego zacisku połączenie potrafi się grzać i luzować.
- Opieranie się na jednym próbniku - śrubokręt z neonem nie daje pełnej informacji o stanie obwodu.
- Zostawienie odsłoniętej miedzi poza zaciskiem - zwiększa ryzyko zwarcia i porażenia.
- Ignorowanie nagrzewania lub zapachu spalenizny - to sygnał, że trzeba natychmiast przerwać pracę.
- Mostkowanie przewodów bez zrozumienia układu - w starych instalacjach taki ruch łatwo psuje ochronę.
Najbardziej uczulam na luźne połączenia. W gnieździe to nie jest drobiazg, tylko częsta przyczyna nadpaleń, wyłączania zabezpieczeń i uszkodzeń osprzętu. Jeśli coś wygląda poprawnie, ale po włączeniu urządzenia robi się ciepłe, to znak, że problem leży głębiej niż sam kolor izolacji. Z takiego miejsca już krok do decyzji, czy w ogóle warto kontynuować samodzielnie.
Co zrobić, gdy kolory nie pasują do schematu
Jeżeli barwy przewodów nie zgadzają się z tym, czego oczekujesz, nie próbuję zgadywać. Najpierw sprawdzam, czy to na pewno obwód gniazda, czy może ktoś wcześniej przerobił instalację przy okazji remontu. Jeśli widzę tylko dwa przewody tam, gdzie powinny być trzy, albo jeśli żółto-zielony został użyty w roli fazy, kończę oględziny i przekazuję sprawę fachowcowi.
Do elektryka odsyłam szczególnie wtedy, gdy instalacja jest aluminiowa, w puszce widać ślady grzania, bezpiecznik wybija po podłączeniu urządzenia albo gniazdo znajduje się w kuchni, łazience czy na zewnątrz. W takich miejscach błąd w rozpoznaniu żył ma większą wagę niż w zwykłym, suchym pokoju. To nie jest sytuacja, w której warto „spróbować jeszcze raz”.
Jeśli mam jedną praktyczną radę, to taką: kolor traktuj jako wskazówkę, a nie wyrocznię. Dopiero oznaczenie L, N i PE oraz pomiar mówią, czy gniazdo jest podłączone poprawnie. W domowej instalacji to właśnie ta kolejność myślenia daje bezpieczeństwo, a nie odwrotnie.
