Na poddaszu błędy w elektryce kosztują podwójnie: najpierw trzeba poprawić sam montaż, a potem często rozbierać część zabudowy skosów. Dlatego przed zamknięciem ścian dobrze mieć czytelny schemat połączeń, wiedzieć, gdzie trafiają przewody L, N i PE, oraz zaplanować gniazda tak, by naprawdę pasowały do mebli i sprzętów. W tym artykule rozkładam temat na praktyczne elementy: od odczytania zacisków, przez łączenie kilku punktów, aż po typowe pułapki w przestrzeni pod dachem.
Najważniejsze zasady przed montażem gniazd
- W nowym gnieździe przewód fazowy L łączy się z zaciskiem L, neutralny N z zaciskiem N, a ochronny PE ze stykiem ochronnym.
- W Polsce przyjmuje się układ: bolec u góry, faza po lewej, neutralny po prawej, ale zawsze sprawdzaj oznaczenia producenta.
- Gniazd nie łączy się „w szeregu” jak lampek choinkowych; obwód prowadzi się tak, by punkty były połączone równolegle i solidnie zaciskane.
- Na poddaszu ważniejszy od idealnej symetrii jest dostęp po zabudowie i sensowne miejsce przy łóżku, biurku czy schowku.
- Jeśli instalacja jest stara, dwuprzewodowa albo budzi wątpliwości, nie zgaduj na podstawie kolorów.

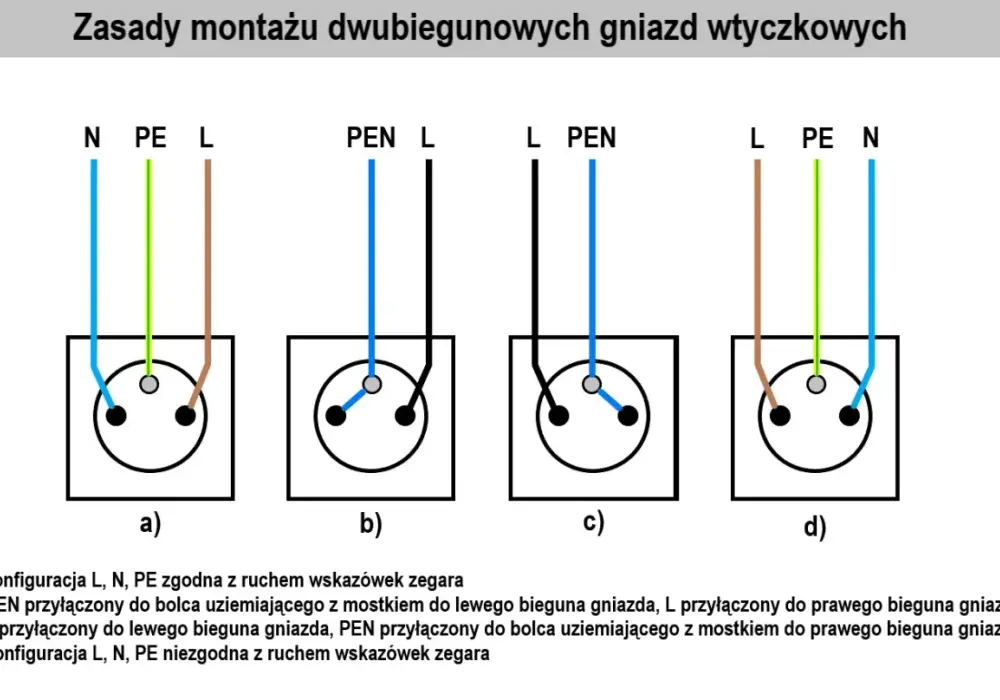

Jak czytać schemat gniazdka elektrycznego
W nowoczesnym gnieździe z uziemieniem patrzę przede wszystkim na trzy oznaczenia. L oznacza przewód fazowy, N neutralny, a PE ochronny, czyli ten, który odpowiada za dodatkową ochronę przeciwporażeniową. To właśnie ten prosty podział porządkuje schemat podłączenia gniazdek i pozwala uniknąć zgadywania.
| Oznaczenie | Typowy kolor przewodu | Funkcja | Gdzie trafia |
|---|---|---|---|
| L | Brązowy, czarny lub szary | Faza | Zacisk L |
| N | Niebieski | Neutralny | Zacisk N |
| PE | Żółto-zielony | Ochronny | Styk ochronny / zacisk PE |
W praktyce ważne jest jeszcze jedno: oznaczenia na mechanizmie są ważniejsze niż nawyk montażowy. Jeśli producent gniazda opisuje zaciski wyraźnie, trzymam się tych symboli, a nie przyzwyczajenia „faza zawsze tu, neutralny zawsze tam”. To szczególnie istotne przy wymianie osprzętu, bo starsze modele i nowe serie potrafią różnić się detalami konstrukcyjnymi. Z tego miejsca łatwo przejść do konkretnego podłączenia przewodów, bo sama teoria bez praktyki niewiele daje.
Który przewód gdzie trafia w praktyce
Jeśli patrzę na gniazdo od przodu, z bolcem u góry, to w polskich instalacjach najczęściej przyjmuje się prosty układ: faza po lewej, neutralny po prawej, a przewód ochronny w styku ochronnym. To wygodna i czytelna zasada, ale nie zastępuje sprawdzenia oznaczeń samego osprzętu. W nowych mechanizmach zwykle wszystko jest opisane bardzo jasno, więc nie ma powodu montować „na oko”.
- Przewód zielono-żółty podłączam do PE, bo to on odpowiada za ochronę i odprowadzenie niebezpiecznego napięcia w razie awarii.
- Przewód niebieski trafia do N, czyli toru neutralnego.
- Przewód brązowy, czarny albo szary podłączam do L, czyli fazy.
- Jeśli instalacja ma tylko dwa przewody, nie zakładam automatycznie, że wystarczy zwykły schemat z nowego gniazda.
W starych instalacjach dwuprzewodowych, zwłaszcza typu TN-C, sytuacja robi się bardziej złożona, bo jeden przewód potrafił pełnić kilka funkcji naraz. Ja nie traktuję takiego obwodu jak miejsca na eksperymenty z kolorami. Kolor przewodu pomaga, ale nie zastępuje pomiaru, a wątpliwość co do PE to sygnał, że trzeba przerwać pracę i sprawdzić instalację. Po tej stronie pojawia się już nie tylko kwestia samego zacisku, ale też sposobu prowadzenia kilku punktów w jednym obwodzie.
Jak łączyć kilka gniazd w jednym obwodzie
Gniazdek nie łączy się szeregowo w sensie potocznym, jak bywa to rysowane na szybkich schematach z internetu. W praktyce obwód prowadzi się tak, by kolejne punkty były połączone równolegle, a każdy miał pewny styk. To ważne, bo jedno luźne połączenie potrafi odciąć zasilanie dalej w linii albo powodować grzanie się zacisku.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Jeden obwód dla kilku gniazd w sypialni | Gdy obciążenie jest umiarkowane | Nie dokładaj do niego grzejnika, czajnika i kilku urządzeń o dużej mocy |
| Osobny obwód dla biura na poddaszu | Przy laptopach, monitorach, lampach i ładowarkach | Warto rozdzielić zasilanie od reszty domu, żeby uniknąć przeciążenia |
| Gniazda przelotowe | Gdy trasa kabla jest logiczna i dostępna przed zabudową | Każdy zacisk musi mieć miejsce i nie może być ściśnięty w puszce |
Na poddaszu lubię planować obwody jeszcze bardziej zachowawczo niż na parterze. Jeśli wiem, że w jednym pokoju będzie biurko, w drugim telewizor, a w trzecim ogrzewanie elektryczne, wolę rozdzielić punkty wcześniej niż później szukać winnego przeciążenia. To prowadzi nas prosto do najważniejszej różnicy między zwykłym pokojem a przestrzenią pod dachem: tu instalację trzeba dopasować do skosów, izolacji i przyszłej zabudowy.
Co zmienia poddasze i dach w planowaniu gniazd
Na poddaszu nie planuję gniazd wyłącznie pod ścianę. Najpierw rozrysowuję skosy, ścianki kolankowe i przyszły układ mebli, bo dopiero wtedy widać, gdzie punkt zasilania będzie naprawdę użyteczny. Na małej przestrzeni zły centymetr boli bardziej niż w dużym salonie, zwłaszcza gdy po montażu płyt gipsowo-kartonowych dostęp do przewodów jest już ograniczony.
| Miejsce na poddaszu | Co zwykle planuję | Dlaczego to działa |
|---|---|---|
| Przy biurku | Minimum 2-4 gniazda | Laptop, monitor, ładowarki i lampka szybko zajmują cały zapas |
| Po bokach łóżka | Po 1-2 gniazda na stronę | Telefon, lampka, budzik i ładowarka są wtedy pod ręką |
| Przy niskiej ściance kolankowej | Gniazdo tylko tam, gdzie będzie dostępne po ustawieniu mebli | Skos nie może zasłonić osprzętu ani utrudnić podłączenia sprzętu |
| W strefie gospodarczej lub schowku | Jedno gniazdo serwisowe | Wystarczy do odkurzacza, lampy roboczej albo sezonowego sprzętu |
Na etapie prowadzenia przewodów zwracam też uwagę na konstrukcję dachu i późniejszą zabudowę. Nie chcę, żeby kabel został ściśnięty przez izolację, a jego trasa pokryła się z miejscem, w którym ktoś później wkręci wkręt do płyty. W praktyce najlepszy moment na korekty to chwila przed zamknięciem skosu, bo potem każda poprawka oznacza dodatkową pracę. Jeśli poddasze ma łazienkę, sprawa jest jeszcze bardziej wymagająca, bo wilgoć i strefy bezpieczeństwa mocno zawężają pole manewru.
Najczęstsze błędy, które psują instalację
Najgorsze usterki przy gniazdkach nie wyglądają spektakularnie. Czasem to drobiazg, który wychodzi dopiero po tygodniach użytkowania. Ja najczęściej spotykam te same błędy, niezależnie od tego, czy chodzi o salon, czy o poddasze:
- mylenie przewodu ochronnego z neutralnym tylko dlatego, że ktoś zaufał kolorowi bez pomiaru;
- zbyt ciasne upchanie żył w puszce, przez co zacisk pracuje pod naprężeniem;
- łączenie przewodów „na skrętkę” zamiast w pewnym zacisku;
- montaż gniazda w miejscu, do którego po zabudowie nie da się swobodnie sięgnąć;
- przeładowanie jednego obwodu sprzętami o dużej mocy;
- brak zdjęć i opisu trasy przewodów przed zasłonięciem skosu.
Własna dokumentacja oszczędza potem mnóstwo nerwów. Ja robię zdjęcie każdej puszki i każdej trasy kabla zanim zniknie pod płytą, bo po wykończeniu wnętrza pamięć bywa zawodna. To banalny nawyk, ale w praktyce ratuje czas przy poprawkach, modernizacjach i późniejszych naprawach. Z takich detali najczęściej rodzi się pytanie, kiedy jeszcze można działać samemu, a kiedy lepiej odpuścić.
Kiedy lepiej zatrzymać się i wezwać elektryka
Jeśli po zdjęciu osprzętu widzisz tylko dwa przewody i nie masz pewności, co naprawdę pełni funkcję ochronną, to nie jest moment na zgadywanie. Podobnie reaguję, gdy gniazdo się grzeje, iskrzy, ma luźny mechanizm albo na izolacji widać ślady przegrzania. W takim miejscu problem nie dotyczy już samego montażu, tylko bezpieczeństwa całego obwodu.
- Stara instalacja ma układ TN-C albo miesza różne typy przewodów.
- Nie ma osobnego PE i nie da się go jednoznacznie potwierdzić pomiarem.
- Planujesz nowy obwód do łazienki, ogrzewania elektrycznego, klimatyzacji albo innego mocnego odbiornika.
- Rozdzielnica nie ma wyłącznika różnicowoprądowego, a obwody gniazd wymagają przeglądu.
- Po prostu nie zgadza się to, co widzisz, z tym, co pokazuje schemat.
W nowych instalacjach gniazda zwykle są chronione przez ochronę różnicowoprądową o czułości 30 mA, więc brak takiego zabezpieczenia to sygnał, że warto spojrzeć szerzej niż tylko na samo gniazdo. Na poddaszu ma to szczególne znaczenie, bo później dostęp do instalacji jest mocno ograniczony. Jeśli ktoś ma wątpliwości już na etapie odkręconej ramki, ja wolę przerwać pracę i zlecić pomiar niż ryzykować kosztowne poprawki po wykończeniu.
Co sprawdzić przed zabudową skosu i zamknięciem obwodu
Zanim skos zniknie pod płytą i farbą, sprawdzam całą sekcję jeszcze raz. To ostatni moment, w którym błąd można naprawić bez rozbierania wykończonej zabudowy. W praktyce przechodzę po takiej krótkiej liście:
- Każde gniazdo ma poprawnie podłączone L, N i PE.
- Przewody nie są naprężone i mają bezpieczny zapas w puszce.
- Osprzęt jest tam, gdzie będą meble, sprzęty i codzienny dostęp.
- Połączenia zostały sprawdzone miernikiem lub testem ciągłości ochrony.
- Trasy przewodów są sfotografowane, zanim zostaną zasłonięte.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: na poddaszu lepiej rozplanować mniej punktów, ale w dobrych miejscach, niż nadrabiać wszystko przedłużaczami po zamknięciu skosów. Dobrze rozpisany schemat, sensowny układ gniazd i kilka uczciwych kontroli przed zabudową oszczędzają później czas, nerwy i rozbieranie świeżo wykończonych ścian.
