Układ TN-S - Jak działa i jak uniknąć najczęstszych błędów?

Układ TN-S to jedno z najważniejszych rozwiązań w instalacjach niskiego napięcia, bo od sposobu prowadzenia przewodów zależą bezpieczeństwo, wygoda diagnostyki i późniejsza rozbudowa instalacji. W tym artykule wyjaśniam, jak działa ten system, jakie materiały i elementy są w nim potrzebne oraz czym różni się od TN-C i TN-C-S w praktyce domowej i budynkowej.

Skupiam się na tym, co naprawdę przydaje się przy projekcie, remoncie i odbiorze: przewodach PE i N, rozdzielnicy, uziemieniu, zabezpieczeniach oraz typowych błędach, które potem wychodzą na pomiarach.

Jak działa układ TN-S i gdzie ma sens

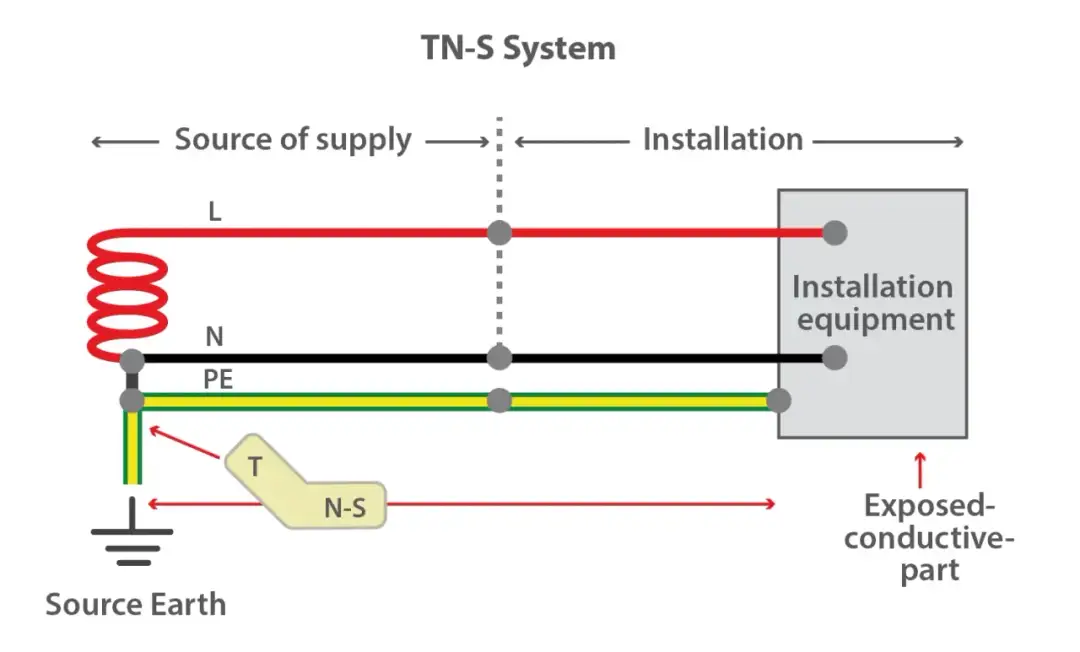

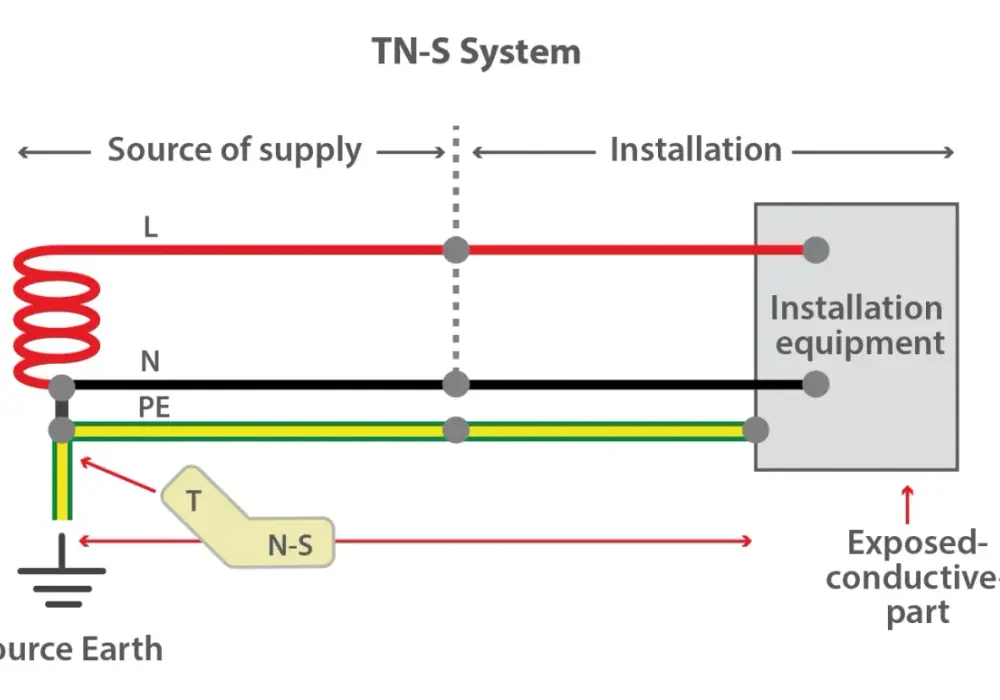

W układzie TN-S punkt neutralny źródła jest uziemiony, a części przewodzące dostępne odbiorników są połączone z tym punktem osobnym przewodem ochronnym PE. Przewód neutralny N służy do pracy obwodu, a PE odpowiada za ochronę, więc ich funkcje nie mieszają się na całej długości instalacji. To właśnie ta prostota daje dużą przewagę podczas eksploatacji, pomiarów i późniejszych przeróbek.

Ja patrzę na TN-S przede wszystkim przez pryzmat porządku w instalacji. Gdy każdy przewód ma jedną rolę, łatwiej wykryć błąd, szybciej rozdzielić obwody i bezpieczniej dołożyć nowe zabezpieczenia. W praktyce ten układ spotyka się często w nowych budynkach albo w instalacjach, które powstały po modernizacji i mają już wyraźny podział torów ochronnych i roboczych.

W Polsce warto myśleć o TN-S razem z całym układem zasilania budynku, bo nie zawsze cała droga od sieci do gniazd jest od początku „czystym” TN-S. Często dopiero za miejscem rozdziału przewodu PEN instalacja wewnętrzna pracuje już jako TN-S. Z punktu widzenia użytkownika najważniejsze jest więc nie hasło na schemacie, tylko to, czy w obwodach końcowych PE i N są prowadzone poprawnie i konsekwentnie.

Jeśli zrozumiesz tę zasadę, łatwiej będzie ocenić, jakie materiały trzeba dobrać do takiej instalacji i dlaczego nie każdy kabel albo aparat ochronny nadaje się do każdego miejsca.

Jakie materiały i elementy tworzą taką instalację

Jeśli patrzę na TN-S od strony wykonawczej, to nie widzę abstrakcyjnego symbolu, tylko zestaw konkretnych materiałów, które muszą ze sobą współpracować. W normach PKN z rodziny PN-HD 60364-5-52 dobór oprzewodowania zależy od wpływów zewnętrznych, obciążalności, przekrojów poprzecznych, spadków napięcia, ograniczenia ryzyka pożaru i łatwości konserwacji.

W praktyce nie chodzi o „jakikolwiek kabel”, tylko o materiał dobrany do warunków pracy: temperatury, długości trasy, sposobu układania i odporności ogniowej. W pomieszczeniach technicznych, przy większej ilości elektroniki albo w miejscach narażonych na podwyższone wymagania pożarowe coraz częściej zwraca się uwagę także na kable o lepszych parametrach w zakresie dymu i emisji halogenów. To nie jest detal, tylko realny wpływ na bezpieczeństwo budynku.

Gdy zestaw materiałów jest już jasny, naturalnie pojawia się pytanie, czym TN-S różni się od układów, które wciąż spotyka się w starszych obiektach.

Czym TN-S różni się od TN-C i TN-C-S

W codziennej rozmowie te trzy oznaczenia bywają mylone, a różnica jest bardzo praktyczna. W TN-C funkcję ochronną i neutralną pełni wspólny przewód PEN. W TN-C-S przewód PEN występuje tylko na pewnym odcinku, a potem zostaje rozdzielony na PE i N. W TN-S od początku do końca są to już dwa osobne tory.

W praktyce domowej TN-S najczęściej oznacza po prostu dobrze uporządkowaną część instalacji za punktem rozdziału. W starszych budynkach bywa inaczej: sieć zasilająca doprowadza PEN, a dopiero w rozdzielnicy głównej następuje rozdzielenie na PE i N. To właśnie dlatego nie wystarczy spojrzeć na samą nazwę układu, tylko trzeba sprawdzić, gdzie dokładnie następuje rozdział i czy później już nie ma mostków między PE a N.

To porównanie prowadzi prosto do doboru kabli i zabezpieczeń, bo tam różnice zaczynają mieć realny wpływ na bezpieczeństwo użytkowania.

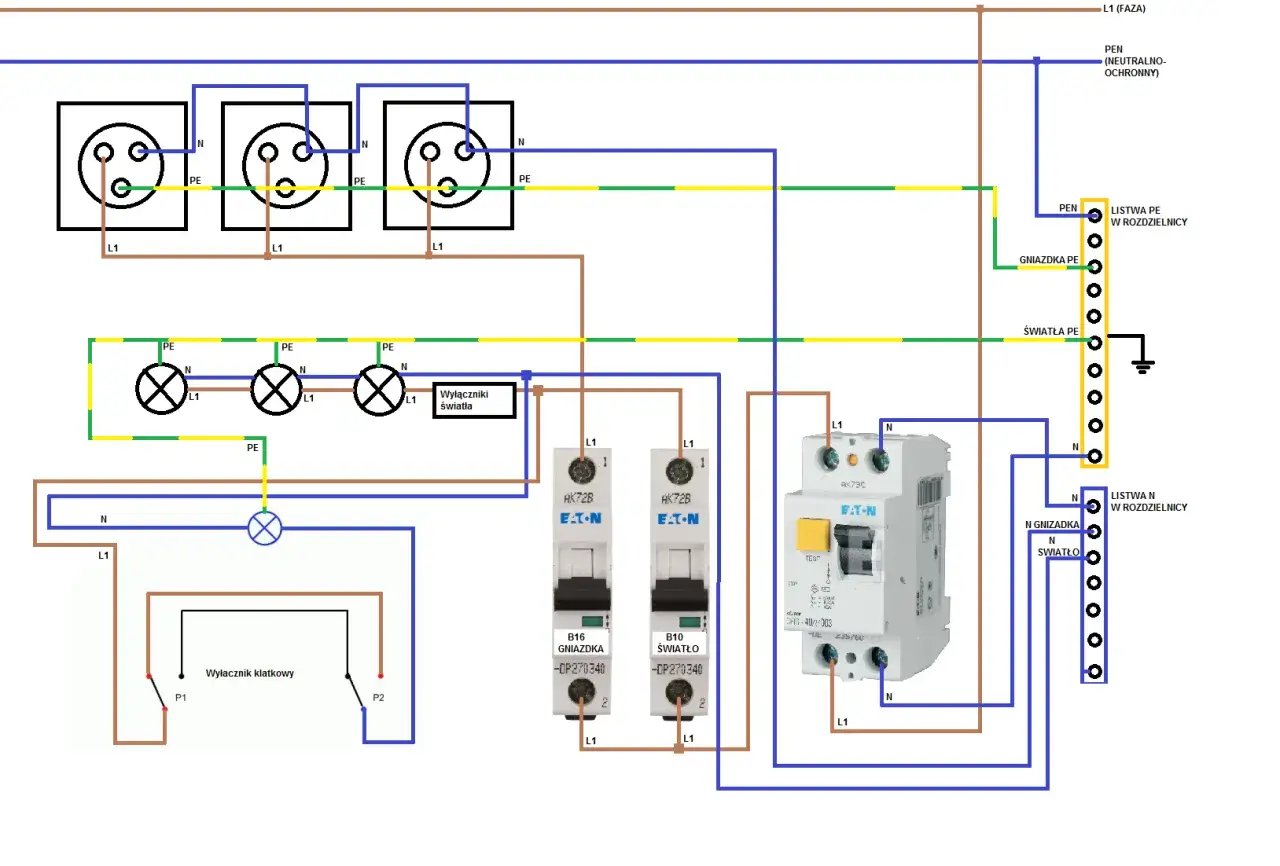

Jak dobrać przewody, rozdzielnicę i zabezpieczenia

Dobór materiałów w TN-S zaczynam od pytania: jakie obciążenie ma instalacja i jak będzie używana. Inne wymagania ma mieszkanie z podstawowym wyposażeniem, a inne dom z pompą ciepła, płytą indukcyjną, fotowoltaiką i ładowarką do auta. Sama zasada pozostaje jednak ta sama: przewody mają być dobrane do prądu, długości trasy, spadku napięcia i warunków ułożenia, a zabezpieczenia mają reagować na realne zagrożenia, nie tylko „na papierze”.

1. Najpierw ustalam punkt rozdziału, jeśli instalacja przychodzi z przewodem PEN, a potem prowadzę dalszą część już z osobnym PE i N.
2. Następnie dobieram rozdzielnicę z odpowiednią liczbą miejsc, osobnymi torami PE i N oraz przestrzenią na przyszłe obwody.
3. W kolejnym kroku ustawiam zabezpieczenia nadprądowe i różnicowoprądowe tak, by nie mieszać neutralnych między obwodami.
4. Na końcu sprawdzam połączenia wyrównawcze, oznaczenia żył i ciągłość ochrony.

W materiałach UDT dotyczących pomiarów dla układów TN podaje się, że dla obwodów rozdzielczych oraz obwodów o prądzie znamionowym powyżej 32 A maksymalny czas wyłączenia wynosi 5 s. Dla obwodów końcowych standardowo trzeba liczyć na ostrzejsze wymagania, dlatego w praktyce tak ważne jest właściwe zestawienie zabezpieczenia, przekroju przewodu i impedancji pętli zwarcia.

W codziennym użytkowaniu bardzo pomocny jest też wyłącznik różnicowoprądowy 30 mA, szczególnie w obwodach gniazd, łazienek, kuchni i stref zewnętrznych. Nie zastępuje on poprawnego PE ani nie naprawia złej instalacji, ale potrafi istotnie ograniczyć skutki uszkodzenia izolacji. Ja traktuję go jako element obowiązkowy tam, gdzie ryzyko kontaktu z obudową lub wilgocią jest większe.

Jeśli dobór materiałów ma sens, instalacja zwykle działa przewidywalnie. Ale nawet dobre komponenty można zepsuć kilkoma prostymi błędami wykonawczymi.

Najczęstsze błędy, które psują zalety TN-S

• Mostkowanie PE i N po rozdziale, mimo że w dalszej części instalacji powinny być już całkowicie rozdzielone.
• Łączenie kilku neutralnych za jednym RCD, co prowadzi do niepotrzebnych zadziałań i trudnej diagnostyki.
• Traktowanie uziemienia jako formalności, bez sprawdzenia ciągłości i jakości połączeń.
• Zbyt mała dbałość o przekroje przewodów ochronnych na długich trasach.
• Mieszanie starych i nowych oznaczeń żył po modernizacji, przez co rozdzielnica staje się nieczytelna.
• Zakładanie, że skoro instalacja „działa”, to nie trzeba jej mierzyć.

Najbardziej zdradliwe są błędy, których nie widać gołym okiem. Instalacja może wyglądać schludnie, a mimo to mieć słabą ciągłość PE, nieprawidłowy podział neutralnych albo zbyt dużą impedancję pętli zwarcia. To właśnie dlatego końcowy odbiór nie powinien opierać się wyłącznie na oględzinach.

Po takich błędach naturalnym następnym krokiem jest sprawdzenie, co powinno znaleźć się w protokole i na co zwrócić uwagę przed dopuszczeniem instalacji do pracy.

Co sprawdzić przed odbiorem albo modernizacją

Przy odbiorze instalacji patrzę przede wszystkim na trzy rzeczy: poprawność wykonania, zgodność z projektem i wyniki pomiarów. W praktyce nie wystarczy, że rozdzielnica ma opisane obwody. Trzeba jeszcze wiedzieć, czy przewód ochronny ma ciągłość, czy izolacja jest poprawna i czy zabezpieczenia odłączą zasilanie w wymaganym czasie.

• Ciągłość przewodów ochronnych i połączeń wyrównawczych.
• Rezystancję izolacji między przewodami czynnymi oraz między przewodami czynnymi a PE.
• Skuteczność samoczynnego wyłączenia zasilania.
• Poprawność działania RCD, najlepiej także z testem przyciskiem i pomiarem czasu zadziałania.
• Oznaczenie miejsca rozdziału PEN, jeśli taki rozdział występuje.

W materiałach UDT dotyczących pomiarów podkreśla się właśnie kontrolę ciągłości przewodów ochronnych, rezystancji izolacji i skuteczności środków ochrony przy uszkodzeniu. To dobry punkt odniesienia także przy zwykłej modernizacji domu, bo pokazuje, że bezpieczeństwo nie kończy się na zakupie lepszych kabli. Ono zaczyna się dopiero wtedy, gdy wszystko zostanie poprawnie sprawdzone.

Jeżeli modernizujesz starszy budynek, sensowne jest też ustalenie, czy rozdzielnica ma jeszcze miejsce na przyszłe obwody. Ja zawsze wolę zostawić zapas niż później dokładać prowizoryczne rozwiązania w przepełnionej tablicy.

Dlaczego w remoncie liczy się nie tylko schemat, ale też porządek wykonania

W nowym domu TN-S daje największą korzyść wtedy, gdy projekt przewiduje go od początku: osobne tory PE i N, czytelną rozdzielnicę, logiczny podział obwodów i miejsce na przyszłą rozbudowę. W obiekcie po remoncie najwięcej zyskuje się nie przez „efektowne” zmiany, tylko przez uporządkowanie tego, co wcześniej było przypadkowe.

Przy budynkach z fotowoltaiką, pompą ciepła, elektroniką sterującą i ładowarką EV porządek w układzie ochronnym ma jeszcze większe znaczenie. Takie instalacje są bardziej wrażliwe na błędy połączeń, a jednocześnie zwykle wymagają większej przewidywalności zabezpieczeń. Dlatego dobry TN-S nie jest ozdobą projektu. To po prostu solidna baza, na której można bezpiecznie budować dalsze rozwiązania.

Jeśli mam zostawić jedną praktyczną wskazówkę, brzmi ona tak: najpierw porządny podział PE i N, potem dobór zabezpieczeń, a dopiero na końcu estetyka osprzętu. Taka kolejność rzadko zawodzi, a w instalacji elektrycznej właśnie o to chodzi najbardziej.
