Mniej połączeń w ścianie, więcej porządku w puszkach pod osprzętem
- Bezpuszkowy układ nie oznacza braku puszek, tylko rezygnację z tradycyjnych puszek rozgałęźnych.
- Najczęściej stosuje się go w nowych domach i przy generalnym remoncie, gdy można dobrze zaplanować trasy przewodów.
- W praktyce dla oświetlenia często stosuje się przewód 3x1,5 mm2, a dla gniazd 3x2,5 mm2, ale ostateczny dobór zależy od obciążenia.
- Największa zaleta to porządek i łatwiejsza diagnostyka, a największe ryzyko to zbyt mało miejsca w puszkach i słaba dokumentacja.
- Połączenia muszą być wykonane na właściwych złączkach i z zachowaniem dostępu serwisowego tam, gdzie to wymagane.
Na czym polega bezpuszkowy układ przewodów

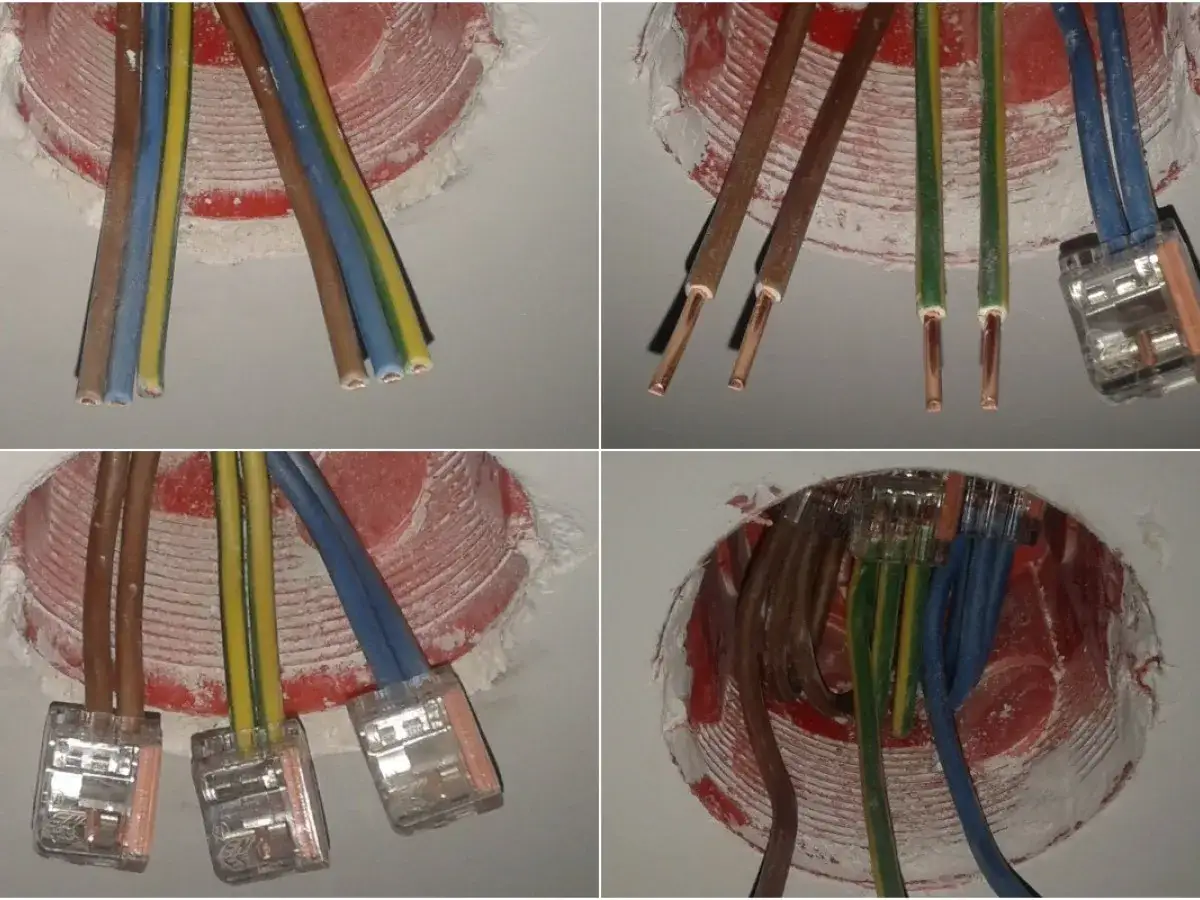

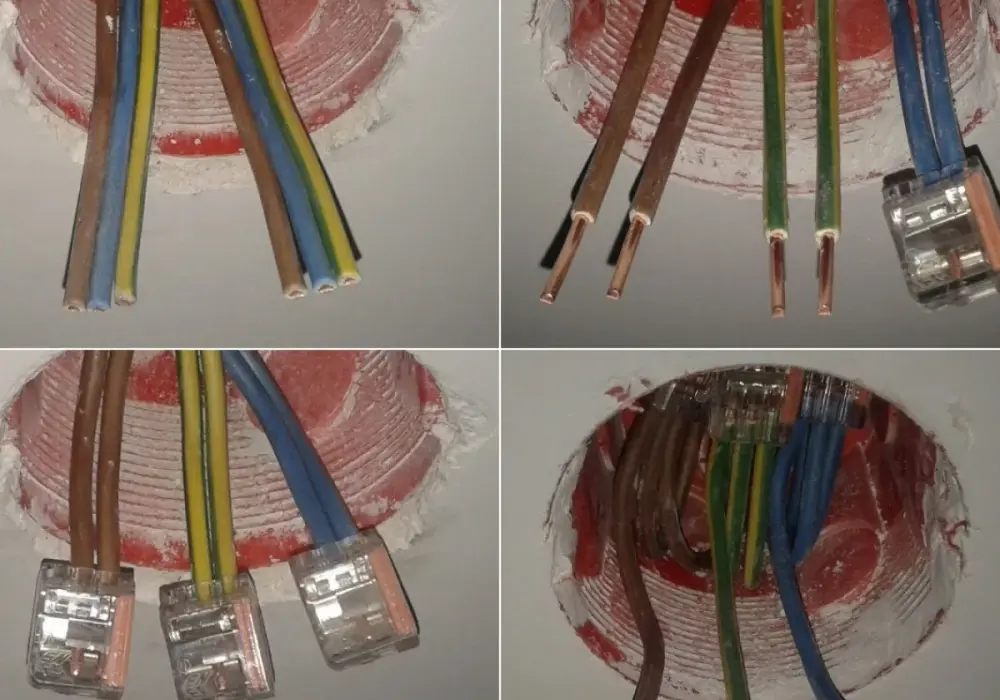

Najprościej mówiąc, przewody prowadzi się tak, aby nie robić klasycznych rozgałęzień w osobnych puszkach pod sufitem lub w ścianie. Zasilanie wychodzi z rozdzielnicy i biegnie do pierwszego punktu, a potem do kolejnych punktów w obwodzie. Łączenia wykonuje się w puszkach osprzętowych, czyli tam, gdzie montujesz gniazdko, łącznik albo inny element wyposażenia.
To ważne rozróżnienie, bo „bezpuszkowa” instalacja nie oznacza, że w domu nie ma żadnych puszek. Puszki nadal są, tylko ich rola się zmienia. Zamiast ukrywać rozgałęzienia w mało dostępnych miejscach, przenosi się je do miejsc bardziej logicznych z punktu widzenia użytkowania i serwisu. Ja właśnie w tym widzę największy sens tego rozwiązania: mniej przypadkowych połączeń, więcej przewidywalności.
W obwodach oświetleniowych wygląda to zwykle tak, że przewód dochodzi do łącznika, dalej przechodzi do kolejnego łącznika albo do oprawy, a wszystkie połączenia są zaplanowane w jednym, czytelnym ciągu. Przy gniazdach z kolei zasilanie prowadzi się przelotowo od punktu do punktu, wykorzystując zaciski samego osprzętu albo złączki w puszce pod gniazdkiem. Ten układ jest prosty, ale tylko wtedy, gdy od początku wiesz, które miejsce ma zasilać które obciążenie. To prowadzi do pytania, kiedy takie rozwiązanie rzeczywiście ma sens.
Kiedy ten układ sprawdza się najlepiej
Najlepiej działa tam, gdzie instalacja jest projektowana od zera albo przechodzi pełny remont. W nowym domu można od razu zaplanować trasę każdego obwodu, dobrać odpowiednią głębokość puszek i przewidzieć miejsce na złączki, moduły sterujące czy ściemniacze. Przy estetycznych wnętrzach to też duży plus, bo ściany pozostają czytelniejsze, a liczba miejsc, w których „coś siedzi pod tynkiem”, wyraźnie maleje.
Ten układ lubię też wtedy, gdy inwestor myśli o automatyce, roletach, scenach świetlnych albo prostym smart home. Wtedy w puszkach przy osprzęcie łatwiej zostawić miejsce na moduł niż walczyć z ciasną puszką rozgałęźną schowaną w losowym miejscu. Z drugiej strony, przy małym remoncie jednego pokoju bezpuszkowy układ może być mniej wygodny, bo wymaga bardziej konsekwentnego prowadzenia przewodów i większej ingerencji w ściany.
Jeżeli masz już gotowy dom i chcesz tylko dołożyć jeden punkt, klasyczne rozwiązanie bywa szybsze. Jeśli jednak planujesz całość od początku, bezpuszkowa instalacja daje większą kontrolę nad trasami, a potem zwyczajnie łatwiej ją zrozumieć po latach. I właśnie tu zaczyna się porównanie, które najczęściej pomaga w podjęciu decyzji.
Co zyskujesz, a co oddajesz
| Cecha | Układ bez puszek rozgałęźnych | Instalacja klasyczna | Praktyczny wniosek |
|---|---|---|---|
| Liczba połączeń w ścianie | Mniejsza, bardziej uporządkowana | Większa, rozproszona w kilku punktach | Mniej miejsc potencjalnej awarii |
| Serwis i diagnostyka | Łatwiejsza, jeśli układ jest dobrze opisany | Trudniejsza, gdy puszki są ukryte i słabo oznaczone | Dokumentacja ma tu realną wartość |
| Estetyka wnętrza | Bardzo dobra | Też dobra, ale z większą liczbą miejsc łączeń | Najbardziej zyskują minimalistyczne aranżacje |
| Robocizna | Często szybsza przy układaniu tras, wolniejsza przy planowaniu | Łatwiejsza do wykonania „schematycznie” | Oszczędność nie bierze się z przypadku, tylko z projektu |
| Koszt materiałów | Złączki i głębokie puszki to zwykle wydatek liczony w pojedynczych złotówkach za element | Podobny poziom, ale więcej klasycznych puszek rozgałęźnych | Różnica w budżecie zwykle zależy bardziej od liczby punktów niż od samego typu instalacji |
| Możliwość zmian | Dobra, jeśli zostawisz zapas miejsca | Dobra, ale częściej wymaga szukania punktu rozgałęzienia | Najważniejszy jest zapas miejsca w puszkach osprzętowych |
W praktyce nie traktowałbym tego jako wyboru „lepsze albo gorsze”. To raczej decyzja między większą dyscypliną projektu a większą tolerancją dla tradycyjnego układu. Jeśli ktoś obiecuje, że bezpuszkowy sposób zawsze będzie tańszy, podchodzę do tego ostrożnie. Zwykle wygrywa on wtedy, gdy od początku myśli się o całym domu, a nie o pojedynczym pokoju. To prowadzi prosto do planowania, bo właśnie tam najłatwiej coś popsuć albo dobrze ustawić na lata.
Jak zaplanować przewody i osprzęt, żeby nie zabrakło miejsca
W dobrym projekcie zaczynam od podziału obwodów. Oświetlenie, gniazda ogólne, sprzęty kuchenne i urządzenia o większym poborze prądu nie powinny być wrzucone do jednego worka. Taki podział poprawia bezpieczeństwo, ułatwia rozdzielenie zabezpieczeń i sprawia, że później łatwiej diagnozować usterki. W domu jednorodzinnym to szczególnie ważne, bo liczba punktów szybko rośnie i bałagan w obwodach mści się na etapie użytkowania.
Dobierz przewody do funkcji obwodu
Najczęściej spotkasz przewody 3x1,5 mm2 dla oświetlenia i 3x2,5 mm2 dla gniazd ogólnych. To nie jest sztywna recepta na każdą sytuację, ale dobry punkt wyjścia. Przy kuchni, pralni, klimatyzacji czy płycie grzewczej dobór powinien wynikać z mocy odbiornika i projektu, a nie z przyzwyczajenia. Jeśli obwód ma dłuższą trasę albo większe obciążenie, sama „zwyczajowa” średnica przewodu może już nie wystarczyć.
Zostaw zapas przewodu w puszce
W puszce pod osprzętem warto zostawić co najmniej 10-15 cm zapasu. To drobiazg, który później decyduje o tym, czy da się wymienić osprzęt bez walki z napiętym przewodem. Przy smart home, ściemniaczach i czujnikach obecności zapas miejsca jest jeszcze ważniejszy, bo taki osprzęt zwykle zabiera więcej przestrzeni niż zwykły łącznik.
Przeczytaj również: Wymiary schodów - Jakie wymiary i przepisy gwarantują wygodę?
Dobierz złączki do rodzaju przewodu
Nie każda złączka pasuje do każdego przewodu. W praktyce liczy się, czy pracujesz na przewodzie jednodrutowym, wielodrutowym czy linkowym. Linka to przewód z wielu cienkich drucików, który zwykle wymaga tulejki albo złączki dopuszczonej do takiego typu żyły. Jeśli mieszam różne rodzaje przewodów, zawsze sprawdzam kompatybilność złączki zamiast zakładać, że „będzie pasować”.
| Obwód | Typowy dobór w domu | Co warto przewidzieć |
|---|---|---|
| Oświetlenie | 3x1,5 mm2 | Miejsce na złączki i ewentualny ściemniacz |
| Gniazda ogólne | 3x2,5 mm2 | Przelotowy układ punktów i czytelne opisy obwodów |
| Układy sterowania i automatyka | Zależnie od systemu | Dodatkowe żyły, moduły, głębsza puszka |
Przy planowaniu zostawiam też jedną zasadę, którą powtarzam inwestorom do znudzenia: to, czego nie widać, trzeba opisać. Fotografie tras przed tynkami, opisy przewodów w rozdzielnicy i prosty schemat obwodów są później warte więcej niż najbardziej elegancka ściana. Bez tego nawet bardzo dobrze zrobiona instalacja może po kilku latach stać się nieczytelna. A skoro o błędach mowa, właśnie one najczęściej decydują o tym, czy całość działa bezproblemowo.
Najczęstsze błędy, które psują cały efekt
- Za mało miejsca w puszce - połączenia są ściśnięte, osprzęt nie mieści się prawidłowo, a późniejszy serwis robi się uciążliwy.
- Brak konsekwentnego opisu obwodów - po czasie nie wiadomo, co zasila dany punkt i gdzie biegnie dalsza trasa.
- Mieszanie różnych typów przewodów bez sprawdzenia złączki - szczególnie problematyczne przy przewodach linkowych i osprzęcie niskiej jakości.
- Zbyt wiele połączeń w jednym punkcie - oszczędza się na trasie przewodów, ale przegrywa z ergonomią i temperaturą w puszce.
- Brak zapasu przewodu - każda późniejsza wymiana łącznika lub gniazda kończy się nerwową walką o centymetry.
- Schowanie połączeń bez sprawdzenia, czy są do tego przeznaczone - jeśli element ma pracować niewidocznie, musi być do tego przewidziany przez producenta i poprawnie dobrany do montażu.
Ja najczęściej widzę nie błąd techniczny, tylko organizacyjny: ktoś dobrze prowadzi kable, ale nie zostawia po sobie żadnego śladu w dokumentacji. Potem przy awarii albo remoncie każdy udaje, że wie, gdzie co biegnie, a ściana i tak wymaga odkrycia. Dlatego ostatni etap prac przed zamknięciem ścian traktuję bardzo serio. To właśnie on decyduje, czy instalacja będzie wygodna również za kilka lat.
Co dopiąć przed zamknięciem ścian
Zanim przykryjesz instalację tynkiem albo zabudową, sprawdź nie tylko same połączenia, ale też logikę całego układu. W domu najwięcej problemów nie robi pojedynczy przewód, tylko brak kontroli nad całością. Ja zawsze patrzę na trzy rzeczy: pomiary, opis i dostęp serwisowy.
- Wykonaj pomiary odbiorcze, w tym ciągłość przewodów ochronnych, izolację i działanie zabezpieczeń różnicowoprądowych.
- Sprawdź każdy punkt po kolei, zanim ściany zostaną zamknięte na stałe.
- Zrób zdjęcia tras przewodów i miejsc łączeń, najlepiej z widocznym opisem pomieszczenia.
- Opisz obwody w rozdzielnicy tak, żeby po latach dało się je odczytać bez domysłów.
- Upewnij się, że puszki pod osprzętem nie są przepełnione i że jest miejsce na ewentualną wymianę elementów.
Jeśli bezpuszkowy układ jest dobrze zaprojektowany, dostajesz instalację czytelną, estetyczną i rozsądną serwisowo. Jeśli jest zrobiony „na skróty”, potrafi zemścić się dokładnie tam, gdzie najmniej chcesz: przy pierwszej awarii, modernizacji albo wymianie osprzętu. Właśnie dlatego przy takim rozwiązaniu najbardziej cenię nie sam pomysł, tylko dyscyplinę wykonania i prostą zasadę, że wszystko ma swoje miejsce oraz opis.
