Wyłącznik różnicowoprądowy, czyli rcd, to jeden z tych elementów instalacji, które realnie podnoszą bezpieczeństwo domowników, a nie tylko dobrze wyglądają w rozdzielnicy. W tym artykule wyjaśniam, jak działa, jak czytać jego oznaczenia, jaki typ sprawdza się w domu, gdzie warto go stosować oraz jakie błędy najczęściej osłabiają ochronę zamiast ją wzmacniać. Dorzucam też orientacyjne ceny i praktyczne wskazówki serwisowe, bo przy tym urządzeniu detal naprawdę ma znaczenie.
Najważniejsze zasady przy wyborze i użytkowaniu zabezpieczenia różnicowoprądowego
- 30 mA to najczęstsza czułość stosowana jako dodatkowa ochrona przeciwporażeniowa w domu.
- Typ A jest dziś najbezpieczniejszym punktem startowym dla większości nowoczesnych instalacji domowych.
- Sam wyłącznik różnicowoprądowy nie zastępuje zabezpieczenia nadprądowego, więc obie funkcje trzeba dobrać osobno albo połączyć w jednym urządzeniu.
- Lepiej podzielić dom na kilka obwodów niż zasilić wszystko jednym wspólnym zabezpieczeniem.
- Przycisk testowy warto sprawdzać regularnie, a nie dopiero wtedy, gdy urządzenie zacznie wybijać bez powodu.
- Przy fotowoltaice, ładowarce EV, pompie ciepła czy UPS-ie zawsze sprawdzam wymagania producenta, bo czasem zwykły typ A nie wystarcza.

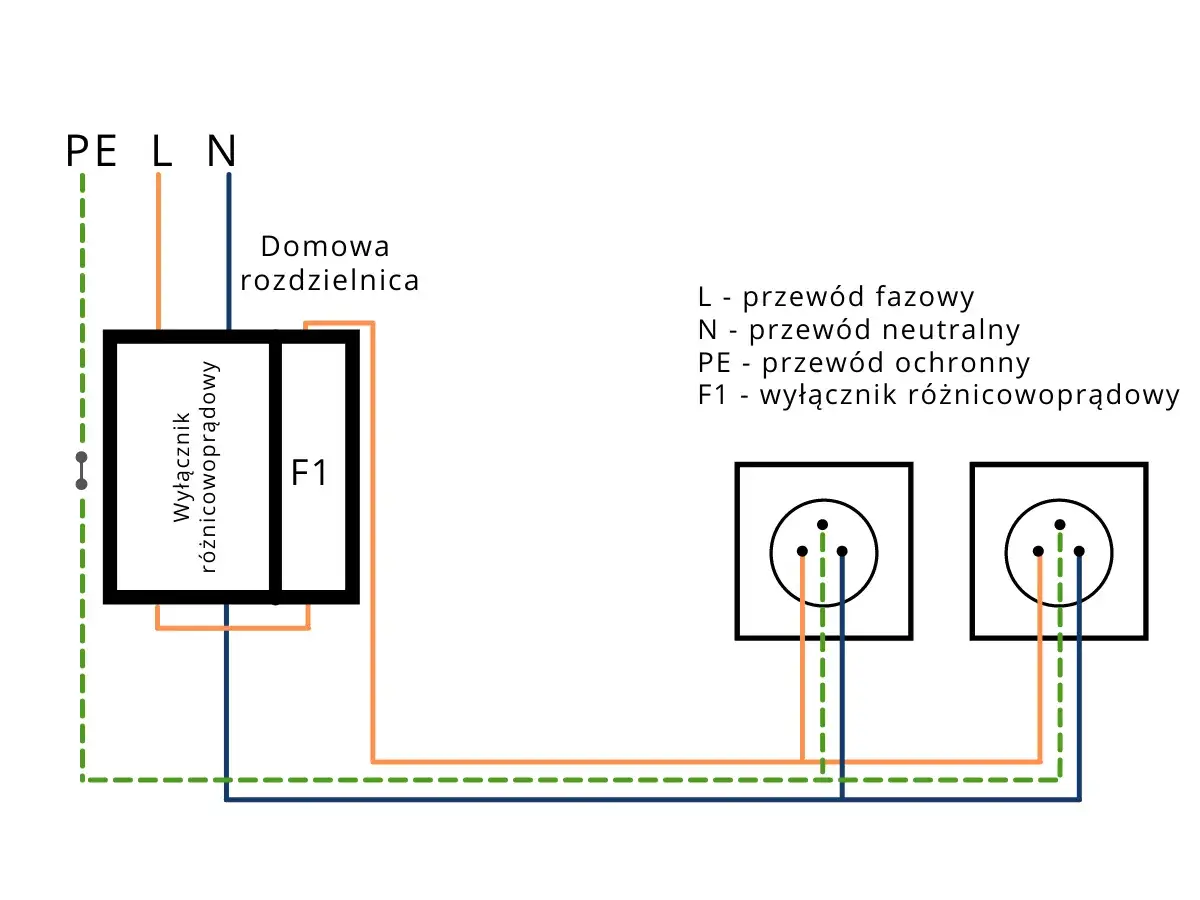

Jak działa wyłącznik różnicowoprądowy i co naprawdę wykrywa
Mechanizm działania jest prosty, ale właśnie dlatego tak skuteczny. Urządzenie porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym. Jeśli część energii „ucieka” inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia albo ciało człowieka, pojawia się prąd różnicowy i zabezpieczenie odcina zasilanie.
W praktyce chodzi o ochronę przed porażeniem i ograniczenie skutków uszkodzeń instalacji. Z mojego punktu widzenia ważne jest to, że wyłącznik różnicowoprądowy nie „patrzy” na moc urządzenia ani nie reaguje na zwykłe przeciążenie. On reaguje na nierównowagę prądów, czyli na sytuację, w której prąd nie wraca tam, gdzie powinien.
To właśnie dlatego tak często poprawia bezpieczeństwo w łazience, kuchni, pralni czy przy gniazdach zewnętrznych. Jeśli dojdzie do przebicia obudowy pralki albo do kontaktu człowieka z elementem pod napięciem, urządzenie ma zadziałać szybko i ograniczyć czas przepływu prądu przez ciało do minimum. Nie zastępuje jednak przewodu ochronnego ani poprawnego uziemienia. Bez nich ochrona przeciwporażeniowa jest po prostu niepełna.
Warto też pamiętać o jednym ograniczeniu: jeśli instalacja jest źle wykonana, ma pomylone przewody neutralne między obwodami albo starą, zbitą konfigurację w rozdzielnicy, nawet dobry wyłącznik zacznie sprawiać problemy. Dlatego działanie jest proste, ale warunki poprawnej pracy już nie. To prowadzi do kolejnego tematu, czyli tego, jak czytać oznaczenia na obudowie, żeby nie kupić zabezpieczenia „na oko”.
Jak czytać oznaczenia na obudowie i nie pomylić parametrów
Na obudowie wyłącznika znajdziesz kilka skrótów i liczb. Dla osoby kupującej sprzęt do domu najważniejsze są trzy rzeczy: czułość, prąd znamionowy oraz liczba biegunów. Reszta dopowiada szczegóły, ale te trzy parametry decydują o tym, czy urządzenie będzie pasowało do instalacji.
| Oznaczenie | Co oznacza | Jak czytam to w praktyce |
|---|---|---|
| 30 mA | Znamionowy prąd różnicowy, czyli czułość zadziałania | Najczęstszy wybór do ochrony przeciwporażeniowej w domu |
| 25 A / 40 A / 63 A | Prąd znamionowy urządzenia | Musi pasować do obciążenia i układu rozdzielnicy, ale nie zastępuje zabezpieczenia nadprądowego |
| 2P | Dwubiegunowy wyłącznik | Typowy wybór dla instalacji jednofazowej 230 V |
| 4P | Czterobiegunowy wyłącznik | Stosowany przy zasilaniu trójfazowym |
| T | Przycisk testowy | Służy do sprawdzenia, czy mechanizm działa poprawnie |

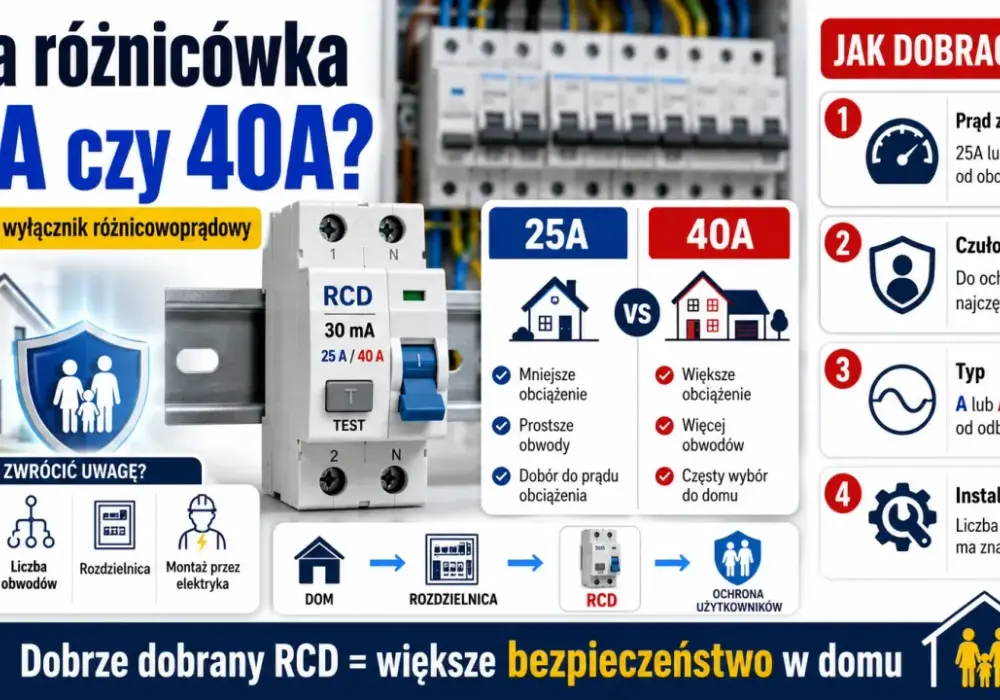

Najczęstszy błąd kupujących polega na tym, że traktują 40 A albo 63 A jak coś w rodzaju „mocy ochrony”. To nie tak działa. Prąd znamionowy mówi, ile prądu urządzenie może przenosić w normalnej pracy, a nie kiedy zareaguje na upływ. Za reakcję odpowiada właśnie czułość, najczęściej 30 mA.
Jeśli instalacja jest jednofazowa, zwykle patrzę na wersję 2P. Przy zasilaniu trójfazowym trzeba myśleć o 4P albo o rozdzieleniu obwodów na kilka grup. To zresztą ważny punkt przy wyborze typu zabezpieczenia, bo sam parametr nie wystarczy. Liczy się też charakter prądu upływu, a ten w nowoczesnym domu bywa bardzo różny.
Który typ sprawdza się w domu, a który tylko w szczególnych obwodach
Tu najłatwiej popełnić kosztowny błąd. W starszych instalacjach spotyka się jeszcze typ AC, ale w nowoczesnym domu zwykle nie traktuję go jako pierwszego wyboru. Jak wskazuje Hager, w instalacjach mieszkaniowych zalecany jest typ A zamiast AC, bo współczesne urządzenia mają elektronikę, zasilacze impulsowe i układy, które potrafią generować prądy upływu niewidoczne dla prostszego zabezpieczenia.
| Typ | Co wykrywa | Gdzie ma sens | Mój praktyczny wniosek |
|---|---|---|---|
| AC | Tylko sinusoidalny prąd przemienny 50 Hz | Proste obwody bez elektroniki | W nowym domu raczej nie wybierałbym go jako podstawy |
| A | Prąd przemienny i pulsujący prąd stały | Większość obwodów domowych | To najrozsądniejszy standard dla mieszkania i domu |
| F | Jak typ A, a dodatkowo prądy o zmiennej częstotliwości | Pralki, zmywarki, pompy ciepła, klimatyzacja, część urządzeń z elektroniką mocy | Dobry wybór tam, gdzie typ A miewa niepotrzebne zadziałania |
| B | Szerszy zakres, także gładki prąd stały | Fotowoltaika, ładowarki EV, UPS, falowniki i inne układy energoelektroniczne | Stosuję tylko tam, gdzie wymaga tego urządzenie albo projekt |
Najprościej mówiąc: jeśli w domu masz współczesny sprzęt AGD, LED-y, zasilacze, elektronikę i automatykę, typ A jest bezpieczną bazą. Typ F wybieram, gdy pojawiają się urządzenia pracujące „nieliniowo” albo z przekształtnikiem częstotliwości. Typ B zostawiam dla obwodów bardziej wymagających i droższych, bo jego cena i zastosowanie nie mają sensu w każdym gniazdku.
W praktyce najbardziej opłaca się myśleć nie o jednym „idealnym” zabezpieczeniu, tylko o tym, jak podzielić dom na obwody. To właśnie podział decyduje, czy jedno zadziałanie wyłączy pół mieszkania, czy tylko jedną sekcję. I to jest kolejna rzecz, którą warto zrobić dobrze od początku.
Gdzie rozdzielać obwody, żeby jedno zadziałanie nie gasiło całego mieszkania
Jeśli mam wskazać jedną rzecz, która najbardziej poprawia komfort użytkowania instalacji, to jest nią sensowny podział obwodów. Jeden wspólny wyłącznik na cały dom wygląda oszczędnie, ale w praktyce bywa uciążliwy. Jedno zadziałanie i nagle gasną światła, lodówka, router oraz sprzęt w kuchni. Tego zwykle da się uniknąć.
W domowych instalacjach najlepiej myśleć warstwowo:
- gniazda ogólne w salonach i sypialniach najlepiej wydzielić osobno,
- łazienka i pralnia powinny mieć własne zabezpieczenie albo przynajmniej osobną grupę obwodów,
- kuchnia często wymaga kilku niezależnych obwodów, bo zmywarka, piekarnik i płyta potrafią generować zupełnie inne warunki pracy,
- gniazda zewnętrzne, ogród, taras i elewacja to osobna kategoria, bo wilgoć i uszkodzenia mechaniczne są tam częstsze,
- sprzęt z elektroniką mocy, taki jak pompa ciepła, klimatyzacja, fotowoltaika czy ładowarka EV, powinien mieć dobór według dokumentacji producenta.
W obwodach gniazdowych do 32 A stosowanie ochrony 30 mA jest standardem dodatkowej ochrony przeciwporażeniowej, więc w domu to nie jest egzotyka, tylko normalna praktyka projektowa. Dobrze rozdzielone grupy pomagają też przy diagnozie awarii. Jeśli wyłącza się tylko łazienka, szukasz problemu lokalnie, a nie w całym budynku.
Ja w takich instalacjach często wolę kilka zabezpieczeń niż jeden duży blok. To trochę drożej na starcie, ale później bardzo upraszcza życie. A skoro już mowa o kosztach, czas spojrzeć na to bez niedomówień, bo ceny potrafią się mocno różnić zależnie od typu i klasy urządzenia.
Najczęstsze błędy, które psują ochronę zamiast ją wzmacniać
W praktyce najwięcej problemów nie wynika z samego urządzenia, tylko z błędów przy doborze albo montażu. Widzę powtarzalny schemat: ktoś kupuje zabezpieczenie „jakie było najtańsze”, montuje je do wszystkiego, a potem dziwi się, że instalacja działa kapryśnie. To nie jest wina idei, tylko sposobu użycia.
- Wybór typu AC do nowoczesnego domu - przy dzisiejszej ilości elektroniki to zbyt słaby punkt wyjścia.
- Jeden wspólny wyłącznik dla całej instalacji - wygodny tylko na etapie zakupu, niewygodny przy pierwszym zadziałaniu.
- Mieszanie przewodów neutralnych między obwodami - to częsty błąd po modernizacjach i powód dziwnych wyłączeń.
- Traktowanie 30 mA jak ochrony przed przeciążeniem - od tego są wyłączniki nadprądowe, nie różnicówka.
- Ignorowanie zaleceń producenta przy PV, EV, pompie ciepła albo UPS-ie - tu „uniwersalne” rozwiązania często zawodzą.
- Brak regularnego testu - urządzenie, którego nikt nie sprawdza, daje tylko pozorne poczucie bezpieczeństwa.
Do tego dochodzi jeszcze jeden problem: sumowanie się prądów upływu. Każde urządzenie elektroniczne wnosi swoją drobną wartość, a przy kilku takich odbiornikach na jednym obwodzie wyłącznik zaczyna reagować zbyt często. To nie znaczy, że jest uszkodzony. Czasem po prostu trzeba lepiej rozłożyć obciążenie albo sięgnąć po typ F, jeśli elektronika i charakter pracy urządzeń tego wymagają.
Jeśli wyłącznik wybija natychmiast po podłączeniu konkretnego sprzętu, nie omijaj go prowizorycznie. To sygnał diagnostyczny, nie problem do „przepracowania”. W takiej sytuacji sprawdza się instalację, kabel, samo urządzenie i dopiero potem szuka rozwiązania. Zwykle to właśnie ten moment odróżnia dobrą instalację od takiej, która tylko wygląda poprawnie.
Ile to kosztuje i jak dbać o sprawność bez zbędnych komplikacji
Na cenę wpływa przede wszystkim typ, liczba biegunów i marka. W polskich ofertach wyłącznik 2P typu A 25 A / 30 mA można znaleźć mniej więcej od 60 do 200 zł, a sprawdzone modele znanych producentów często mieszczą się w przedziale około 115-200 zł. Typ F jest już wyraźnie droższy, a typ B potrafi kosztować ponad 1000 zł, zwłaszcza w wersjach do bardziej wymagających zastosowań.
To pokazuje, że oszczędzanie na najważniejszym elemencie ochrony bywa krótkowzroczne. Różnica między tańszym a lepszym modelem to często koszt jednego wyjazdu serwisu, a czasem mniej. Ja patrzę na to tak: jeśli urządzenie ma chronić dom i ludzi przez lata, nie warto schodzić do najniższej półki tylko po to, żeby „coś było w rozdzielnicy”.
Jeśli chodzi o serwis, najprostsza zasada brzmi: używaj przycisku testowego regularnie. Eaton podaje dla zastosowań domowych interwał 6 miesięcy, a w trudniejszych warunkach zaleca nawet testowanie co miesiąc. W praktyce ja wolę krótszy rytm, bo to prosty nawyk, który od razu pokazuje, czy mechanizm w ogóle reaguje.
Test nie zastępuje jednak pełnych pomiarów instalacji. Naciśnięcie przycisku sprawdza sam mechanizm wyzwalający, ale nie mówi nic o stanie przewodu ochronnego, uziemienia czy jakości całej pętli zwarcia. Po większej modernizacji, remoncie albo problemach z wyłączaniem instalacji pomiary powinien zrobić elektryk z odpowiednimi uprawnieniami.
Najkrócej: kup rozsądnie, montuj świadomie i sprawdzaj regularnie. Wtedy to urządzenie naprawdę pracuje na Twoje bezpieczeństwo, zamiast tylko zajmować miejsce w rozdzielnicy.
Najrozsądniejszy wybór do typowej instalacji domowej
Jeśli miałbym wskazać konfigurację wyjściową dla typowego domu w Polsce, postawiłbym na typ A, czułość 30 mA i sensowny podział obwodów zamiast jednego wspólnego zabezpieczenia. To rozwiązanie jest dziś najbardziej uniwersalne, dobrze pasuje do współczesnej elektroniki i nie zamyka drogi do późniejszej rozbudowy instalacji.
Przy urządzeniach takich jak pompa ciepła, klimatyzacja, fotowoltaika czy ładowarka samochodu elektrycznego nie zgaduję na własną rękę. Sprawdzam dokumentację i dobieram zabezpieczenie do konkretnego układu, bo tam różnice między typem A, F i B mają już realne znaczenie. Właśnie na tym etapie najłatwiej odróżnić dobrą instalację od przypadkowej.
Jeśli chcesz podejść do tematu praktycznie, zapamiętaj trzy rzeczy: 30 mA dla ochrony ludzi, typ A jako domowy standard i podział obwodów jako najlepszy sposób na to, żeby jedno zadziałanie nie wyłączało wszystkiego. Reszta to dopasowanie do konkretnego domu, a nie ślepe powielanie jednego schematu.
W dobrze zaprojektowanej instalacji wyłącznik różnicowoprądowy nie jest dodatkiem. Jest jednym z podstawowych elementów, które robią różnicę wtedy, gdy naprawdę trzeba odciąć zasilanie szybko i bez dyskusji.
