W instalacjach domowych układ sieci TT wymaga trochę innego myślenia niż popularniejsze rozwiązania TN, bo bezpieczeństwo opiera się tu przede wszystkim na własnym uziomie budynku i poprawnie dobranych zabezpieczeniach różnicowoprądowych. W tym artykule wyjaśniam, jak taki układ działa, kiedy pojawia się w domu, co musi się w nim znaleźć i na jakie błędy uważać podczas projektu, montażu oraz odbioru.
Najważniejsze jest własne uziemienie, oddzielny PE i N oraz RCD dobrane do obwodów
- W TT punkt neutralny źródła jest uziemiony, a budynek ma własny uziom ochronny.
- Ochrona przeciwporażeniowa opiera się tu w dużej mierze na wyłącznikach RCD, bo same zabezpieczenia nadprądowe zwykle nie wystarczają.
- W instalacji nie wolno mieszać przewodu N i PE po stronie odbiorczej.
- Kluczowe są też połączenia wyrównawcze, pomiary uziomu i testy wyłączników różnicowoprądowych.
- TT bywa sensownym rozwiązaniem, ale wymaga większej staranności niż typowy układ TN-C-S.
Na czym polega układ TT i kiedy pojawia się w domu
W skrócie: w układzie TT źródło zasilania ma uziemiony punkt neutralny, a instalacja odbiorcza w budynku korzysta z osobnego uziomu. To ważne rozróżnienie, bo w praktyce oznacza, że ochrona nie bierze się z „powrotu” prądu przez przewód ochronny z sieci, tylko z lokalnego uziemienia wykonaneego przy budynku.
Ja patrzę na ten układ jak na rozwiązanie bardziej wymagające od klasycznego TN-C-S, ale jednocześnie bardzo uczciwe technicznie: jeśli uziom jest dobry, połączenia są poprawne, a aparatura dobrana rozsądnie, instalacja działa przewidywalnie. W domach jednorodzinnych TT spotyka się wtedy, gdy operator sieci nie zapewnia układu TN albo lokalne warunki przyłączenia wymuszają własne uziemienie budynku. Zdarza się to częściej na terenach o słabszej infrastrukturze, w starszej zabudowie i przy modernizacjach, gdy trzeba dopasować się do istniejących warunków zasilania.
W oznaczeniu TT pierwsze „T” odnosi się do uziemienia źródła, a drugie do uziemienia instalacji odbiorczej. To prosta zasada, ale konsekwencje są praktyczne: w domu musisz traktować uziemienie jako element ochrony, a nie tylko formalny dodatek. Dalej pokazuję, dlaczego właśnie to decyduje o bezpieczeństwie całego układu.
Jak działa ochrona przed porażeniem w TT
W TT zwarcie fazy do obudowy nie zawsze daje tak duży prąd, żeby natychmiast zadziałał wyłącznik nadprądowy. Prąd zwarciowy wraca przez ziemię, więc pętla uszkodzeniowa ma zwykle większą impedancję niż w TN. Dlatego RCD nie jest tu dodatkiem „na wszelki wypadek”, tylko podstawowym elementem ochrony przeciwporażeniowej.
Mechanizm jest prosty: jeśli część pod napięciem dotknie obudowy urządzenia, część prądu odpłynie do ziemi przez uziom. Wyłącznik różnicowoprądowy porównuje prąd wypływający i wracający oraz odłącza zasilanie, gdy pojawi się różnica. To właśnie dlatego w TT tak ważne jest, żeby RCD były dobrane do rodzaju obwodu, a uziom miał możliwie niską rezystancję. W praktyce często mówi się o zależności RA × IΔn ≤ 50 V. Dla RCD 30 mA daje to orientacyjnie 1667 Ω, ale to nie jest cel projektowy, tylko granica teoretyczna. Ja zawsze patrzę na to ostrzej: im niższa rezystancja uziomu, tym lepiej dla bezpieczeństwa i stabilności działania całej instalacji.
W polskich warunkach technicznych rola RCD jest bardzo wyraźna: mają one uzupełniać ochronę przeciwporażeniową, wspierać ochronę przeciwpożarową i powodować samoczynne wyłączenie zasilania przy uszkodzeniu. To nie zwalnia jednak z poprawnego wykonania uziemienia i połączeń wyrównawczych. Bez tego nawet najlepsza różnicówka nie zrobi całej roboty.
W następnym kroku warto zobaczyć, co dokładnie musi znaleźć się w domowej instalacji TT, żeby ten układ działał bez kompromisów.

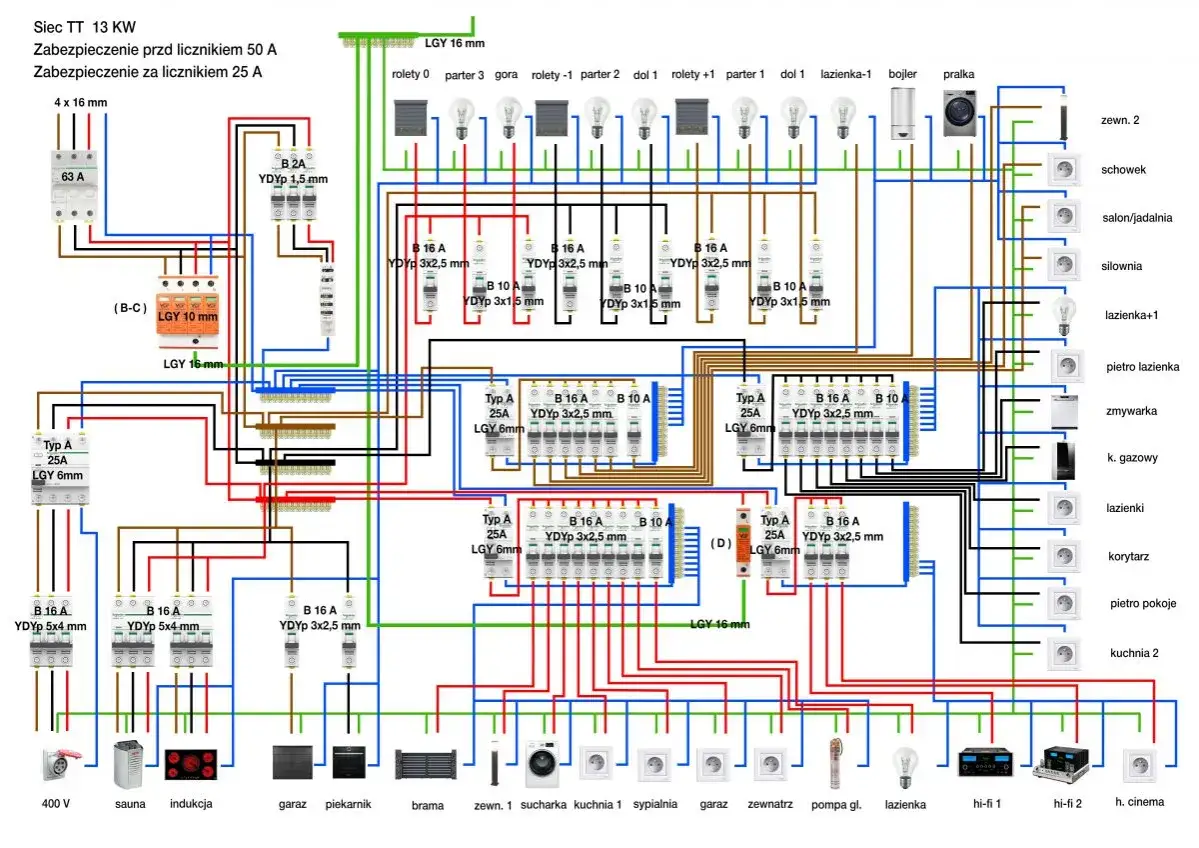

Co musi znaleźć się w dobrze wykonanej instalacji TT
W domu zasilanym w TT nie wystarczy sam „bolce w gniazdkach” i kilka różnicówek w rozdzielnicy. Potrzebujesz kompletnego układu ochrony, w którym każdy element ma swoje zadanie. Najważniejsze składniki wyglądają tak:
| Element | Po co jest potrzebny | Na co uważać |
|---|---|---|
| Własny uziom budynku | Zapewnia odniesienie ochronne dla całej instalacji. | Nie może być „na pokaz”; liczy się trwałość, ciągłość i rzeczywista rezystancja. |
| Główna szyna wyrównawcza | Łączy przewody ochronne z częściami przewodzącymi obcych instalacji i konstrukcji budynku. | Bez niej łatwo o niebezpieczne różnice potencjałów. |
| Oddzielne PE i N | Zapewnia poprawny podział funkcji ochronnej i roboczej. | W obwodach rozdzielczych i odbiorczych nie wolno ich łączyć. |
| Wyłączniki RCD | Odłączają zasilanie przy prądzie upływu do ziemi. | Muszą być dobrane do obwodu i selektywności całej rozdzielnicy. |
| Wyłączniki nadprądowe | Chronią przewody przed przeciążeniem i zwarciem między żyłami. | W TT nie zastępują RCD przy uszkodzeniu doziemnym. |
| Połączenia wyrównawcze | Ograniczają różnice potencjałów między metalowymi elementami budynku. | To szczególnie ważne w łazience, kuchni i przy metalowych instalacjach. |
| Ochrona przeciwprzepięciowa | Chroni elektronikę i automatykę domową przed przepięciami. | W nowoczesnym domu to praktycznie obowiązkowy element rozsądnego projektu. |
W praktyce zwracam też uwagę na dobór samego uziomu. W nowych domach sens ma najczęściej uziom fundamentowy albo otokowy, a w budynkach już stojących czasem trzeba zastosować uziom szpilkowy lub rozbudować istniejący układ. Nie chodzi o „jakiekolwiek uziemienie”, tylko o takie, które będzie trwałe, odporne na korozję i mało wrażliwe na sezonowe zmiany wilgotności gruntu.
Ważne rozróżnienie: uziom ochronny to nie to samo co instalacja odgromowa. Oba układy mogą współpracować, ale nie wolno zakładać, że sama odgromówka załatwia bezpieczeństwo instalacji elektrycznej. To właśnie tu najczęściej pojawia się mylne uproszczenie. Skoro już wiadomo, co musi być w środku, porównajmy TT z układami, które w domach spotyka się częściej.
TT, TN-S i TN-C-S widziane z perspektywy domu
Nie traktuję TT jako rozwiązania gorszego. Traktuję je jako układ bardziej wymagający, bo mniej wybacza błędy wykonawcze i mocniej zależy od jakości uziomu. W nowoczesnych domach częściej spotyka się TN-C-S albo TN-S, ale TT nadal ma sens tam, gdzie warunki zasilania lub przyłączenia nie pozwalają na sensowny wariant TN.
| Cecha | TT | TN-S / TN-C-S |
|---|---|---|
| Źródło przewodu ochronnego | Własny uziom odbiorcy | Sieć zasilająca, ewentualnie podział PEN |
| Rola RCD | Zwykle podstawowa dla ochrony przy uszkodzeniu | Uzupełniająca, choć bardzo ważna |
| Znaczenie impedancji pętli | Bardzo duże, bo prąd doziemny bywa ograniczony | Zwykle łatwiej uzyskać szybkie wyłączenie przez zabezpieczenie nadprądowe |
| Wrażliwość na jakość uziemienia | Wysoka | Niższa niż w TT, ale nadal istotna |
| Typowe zastosowanie w domach | Gdy tak wynika z warunków przyłączenia lub lokalnej infrastruktury | Częstsze w nowych i modernizowanych budynkach |
| Ryzyko błędu wykonawczego | Duże, jeśli ktoś „oszczędza” na uziomie lub mostkuje przewody | Duże, jeśli źle wykonano podział PEN albo ochronę uzupełnia się przypadkowo |
Najkrócej mówiąc: w TN większą część roboty wykonuje sieć, w TT większa odpowiedzialność spada na instalację budynku. To przekłada się na projekt, pomiary i późniejszą eksploatację. A skoro odpowiedzialność jest większa, warto wiedzieć, jakie błędy naprawdę psują bezpieczeństwo.
Najczęstsze błędy, które psują bezpieczeństwo
W praktyce problemy z TT rzadko wynikają z samej idei układu. Najczęściej psuje go pośpiech, skróty myślowe albo przeróbki robione bez zrozumienia całości. Z mojego doświadczenia najgroźniejsze są te błędy:
- Łączenie N i PE po stronie odbiorczej - to klasyczny błąd, który potrafi unieważnić sens całego układu.
- Zbyt słaby lub źle wykonany uziom - suchy grunt, korozja, przypadkowe połączenia albo zbyt mała powierzchnia kontaktu z ziemią.
- Jeden RCD na zbyt wiele obwodów - wtedy drobne upływy sumują się i instalacja zaczyna wyłączać się w nieprzewidywalny sposób.
- Brak połączeń wyrównawczych - szczególnie w łazienkach, kuchniach i przy metalowych instalacjach wodnych, grzewczych czy gazowych.
- Ignorowanie pomiarów - instalacja może wyglądać dobrze, ale bez testów nikt nie potwierdzi, że naprawdę spełnia swoją funkcję.
- Mylenie uziomu ochronnego z odgromowym - to dwa różne zadania, które czasem współpracują, ale nie zastępują się nawzajem.
Tu właśnie wychodzi różnica między instalacją „na papierze” a instalacją, której można zaufać na co dzień. Jeśli coś ma działać w TT bez dyskusji, to musi być zrobione i sprawdzone jako całość, a nie jako zbiór pojedynczych elementów. Dlatego ostatnia rzecz, o której zawsze mówię klientom i inwestorom, to odbiór i pomiary.
Co sprawdzić przed odbiorem i po modernizacji
Jeżeli instalacja ma działać bezpiecznie przez lata, nie wystarczy sam montaż. Po wykonaniu lub modernizacji warto zlecić pełny zestaw pomiarów i nie traktować ich jako formalności. W domach z TT sprawdzam przede wszystkim:
- rezystancję uziemienia i ciągłość uziomu,
- ciągłość przewodów ochronnych oraz połączeń wyrównawczych,
- działanie każdego RCD pod właściwym obciążeniem i przyciskiem testowym,
- poprawność rozdziału PE i N w rozdzielnicy,
- kolejność i oznaczenie obwodów,
- skuteczność ochrony przeciwprzepięciowej, jeśli została zastosowana,
- zgodność całego układu z projektem i warunkami przyłączenia.
Warto też wracać do tych pomiarów po większych zmianach w domu, na przykład po rozbudowie instalacji, wymianie rozdzielnicy, dołożeniu pompy ciepła, ładowarki samochodu albo po poważnych robotach ziemnych wokół budynku. Grunt się zmienia, uziom pracuje w zmiennych warunkach, a instalacja, która była dobra w dniu odbioru, po latach może wymagać potwierdzenia parametrów. Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: w TT nie ma miejsca na skróty, bo o bezpieczeństwie decydują jednocześnie uziom, RCD, połączenia wyrównawcze i pomiary, które potwierdzają, że całość naprawdę działa.
