Solidnie wykonane uziemienie fundamentowe decyduje o tym, czy instalacja elektryczna domu będzie miała stabilny punkt odniesienia dla ochrony przeciwporażeniowej, przeciwprzepięciowej i odgromowej. W praktyce dobrze zaprojektowany uziom fundamentowy jest jednym z tych elementów, których nie widać po wykończeniu budynku, ale które robią największą różnicę w bezpieczeństwie i trwałości instalacji. Poniżej rozkładam temat na konkrety: jak działa, z czego się go robi, kiedy warto dołożyć uziom zewnętrzny i jakie błędy najczęściej psują cały efekt.
Najważniejsze rzeczy do zapamiętania
- Najlepszy moment na zaplanowanie uziemienia to etap zbrojenia i betonowania fundamentu, nie wykończenie domu.
- W domu jednorodzinnym liczy się nie tylko sama rezystancja, ale też ciągłość połączeń, GSU i wyrównanie potencjałów.
- W praktyce stosuje się pętlę zamkniętą, a nie przypadkowe kawałki stali wrzucone do betonu.
- Przyjęte w branży detale są bardzo konkretne: otulina betonowa około 5 cm, połączenia co około 2 m, a dla dużych płyt dodatkowe zagęszczenie siatki.
- Jeśli fundament jest odizolowany od gruntu przez hydroizolację lub izolację termiczną, sam fundament może nie wystarczyć i trzeba dołożyć uziom otokowy albo podfundamentowy.
- Najwięcej problemów powodują błędy wykonawcze, a nie sam pomysł na uziemienie.
Po co w ogóle robi się uziemienie w fundamencie
W domu jednorodzinnym chodzi o trzy rzeczy naraz: bezpieczeństwo ludzi, stabilną pracę instalacji i sensowne odprowadzenie zakłóceń oraz przepięć. Dobrze wykonane uziemienie sprawia, że przewody ochronne, ograniczniki przepięć, instalacja odgromowa i wszystkie metalowe elementy budynku „widzą” podobny potencjał, więc ryzyko niebezpiecznych różnic napięć spada. Właśnie dlatego w projektach instalacyjnych tak ważna jest główna szyna uziemiająca, czyli GSU, która zbiera połączenia ochronne w jednym miejscu.
Ja patrzę na ten element bardzo praktycznie: jeśli fundament ma już dostęp do gruntu i jest na etapie zbrojenia, szkoda byłoby nie wykorzystać tego naturalnego potencjału. Zamiast później ciągnąć prowizoryczne przewody po ogrodzie albo poprawiać ochronę odgromową po zamknięciu budowy, lepiej od razu zbudować stabilną bazę dla całej instalacji. Dzięki temu kolejne decyzje techniczne, na przykład dobór ochronników przepięć, są po prostu łatwiejsze i bardziej przewidywalne.
To jednak nie jest zadanie „wrzuć stal do betonu i gotowe”. W praktyce liczy się ciągłość obwodu, sposób połączeń i kontakt z gruntem. Kiedy to jest jasne, można przejść do tego, jakie rozwiązania stosuje się najczęściej i czym one się od siebie realnie różnią.
Jak działa to rozwiązanie i czym różni się od innych uziemień
Najprościej mówiąc, fundament z poprawnie ułożonym przewodnikiem staje się dużą, rozproszoną elektrodą połączoną z ziemią przez beton i grunty wokół budynku. Im większa powierzchnia kontaktu i im lepiej rozplanowany obwód, tym lepsze wyrównanie potencjałów. Z tego powodu uziemienie fundamentowe zwykle wypada lepiej niż pojedynczy pręt wbity gdzieś obok domu, zwłaszcza jeśli mówimy o nowym budynku jednorodzinnym.
| Wariant | Jak powstaje | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Naturalny | Wykorzystuje istniejące zbrojenie fundamentu jako drogę przewodzenia | Gdy zbrojenie jest ciągłe, dobrze połączone i łatwe do zweryfikowania | Trudniej kontrolować jakość, a przy płycie lub zbrojeniu rozproszonym bywa zawodny |
| Sztuczny | W fundament wprowadza się dedykowany przewód lub płaskownik o sprawdzonej ciągłości | Najczęściej w nowych domach, gdy chcemy przewidywalnego efektu | Wymaga dobrej koordynacji z ekipą zbrojarską i betonową |
| Parafundamentowy | Uziemienie prowadzi się pod lub wokół fundamentu, gdy sam fundament jest odizolowany od gruntu | Przy mocnej hydroizolacji, izolacji termicznej, „białej wannie” albo dużej izolacji od gruntu | Wymaga dodatkowych robót i lepszego planu trasy przewodu |
Jeżeli miałbym wskazać jeden wniosek praktyczny, to byłby prosty: w nowym domu najbardziej opłaca się rozwiązanie przewidziane już w projekcie, a nie improwizacja po zalaniu betonu. Różnica między „da się jakoś użyć zbrojenia” a „mamy pewny układ uziemiający” jest ogromna, zwłaszcza gdy w grę wchodzi później ochrona odgromowa i elektronika w domu. Skoro to już widać, przechodzę do samego wykonania.
Jak wykonać to poprawnie w ławie, płycie i na palach
Na etapie robót fundamentowych najważniejsze są trzy zasady: obwód ma być zamknięty, połączenia muszą być trwałe, a element przewodzący nie może zostać odcięty od gruntu przez przypadkowe warstwy izolacji. Z mojego punktu widzenia to właśnie tu wykonawcy najczęściej „oszczędzają” na detalach, które później są najdroższe do poprawienia.
Ławy fundamentowe

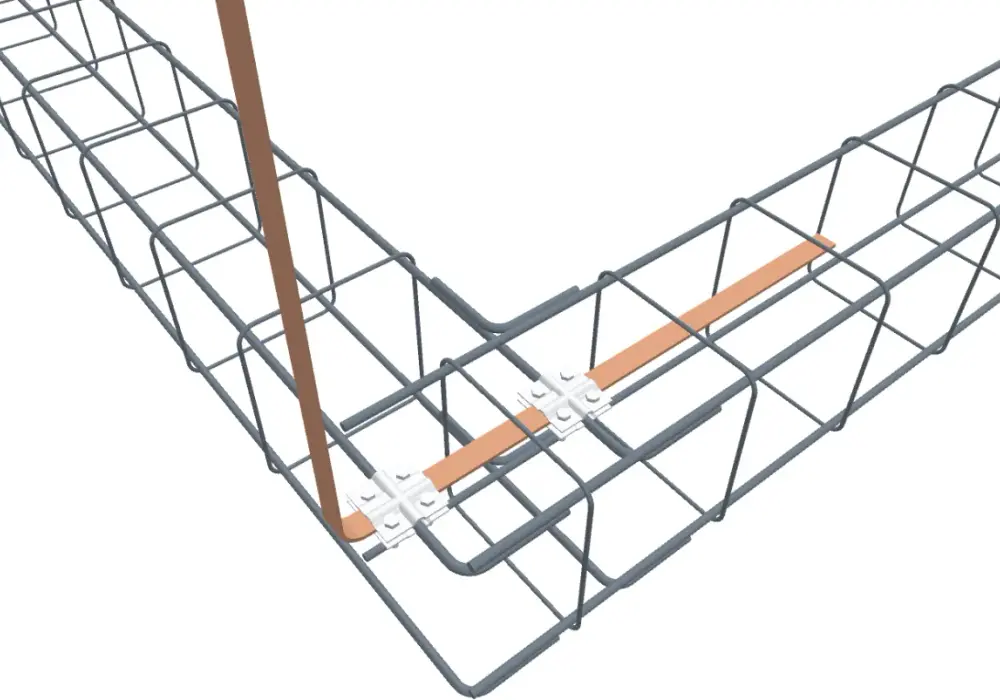

W ławach najlepiej sprawdza się ciągły obwód prowadzony dookoła fundamentu, z wyprowadzeniem do GSU w miejscu, które będzie dostępne po zakończeniu budowy. Dobrą praktyką jest łączenie przewodnika z zbrojeniem w wielu punktach, mniej więcej co 2 m, tak aby cały układ zachował ciągłość nawet wtedy, gdy pojedyncze połączenie straci jakość. W narożnikach nie robiłbym „luźnych” skrzyżowań, tylko pewne, czytelne połączenia geometryczne.
Jeśli połączenia są spawane, trzeba pilnować odpowiedniego zakładu i długości spoiny, a nie tylko tego, żeby „coś się trzymało”. W praktyce liczy się też otulina betonowa, czyli warstwa betonu wokół przewodnika. Co najmniej 5 cm to bezpieczny punkt odniesienia, bo chroni stal przed korozją i poprawia trwałość całego układu.
Płyta fundamentowa
Przy płycie fundamentowej najwygodniej myśleć o siatce lub kracie uziemiającej, a nie o jednym przewodzie na obrzeżu. Dla większych płyt warto zagęszczać połączenia wewnętrzne, bo im mniejsze oczka kraty, tym lepsze wyrównanie potencjałów. W praktyce przyjmuje się, że duże pola nie powinny przekraczać około 20 x 20 m, a przy wymagających układach odgromowych lub EMC można zejść nawet do 10 x 10 m albo 5 x 5 m.
Tu ważny jest jeszcze jeden szczegół: jeśli płyta jest oddzielona od gruntu mocną izolacją albo w systemie znajduje się „biała wanna”, sam beton przestaje być dobrym łącznikiem z ziemią. Wtedy nie wolno liczyć wyłącznie na to, że „coś się uziemi przez masę betonu”. Trzeba przewidzieć dodatkowy obwód poza izolacją albo pod nią.
Przeczytaj również: Obudowa kominka w salonie - Wybierz materiał, który nie pęka!
Fundamenty na palach
Przy posadowieniu na palach dobrze wykorzystuje się zbrojenie wybranych pali, zwłaszcza obrzeżnych. To ma sens, bo właśnie skrajne elementy pomagają domknąć cały obwód i poprawiają rozkład prądu w gruncie. Nad palami zwykle buduje się też kratę wyrównawczą, która zbiera połączenia i pozwala wygodnie rozprowadzić potencjały w budynku.
W takich obiektach nie patrzę już tylko na sam fundament, ale na cały układ: gdzie wchodzą przewody odgromowe, gdzie wyprowadzona jest GSU i jak krótka jest droga połączeń. Im mniej zbędnych pętli i zwisów, tym lepiej. Po wykonaniu samej geometrii przychodzi czas na materiał i połączenia, a to jest kolejny punkt krytyczny.
Materiały i połączenia, które decydują o trwałości
W uziemieniach nie lubię improwizacji materiałowej. Stal, miedź, stal pomiedziowana czy stal nierdzewna mają różne właściwości, więc dobór powinien wynikać z warunków pracy, a nie z tego, co akurat zostało na placu budowy. W ziemi i betonie najważniejsza jest odporność na korozję, przewodność i możliwość utrzymania ciągłości przez dekady.
| Materiał | Co daje | Na co uważać |
|---|---|---|
| Stal ocynkowana ogniowo | Dobry kompromis między ceną, dostępnością i trwałością | Wymaga poprawnego zabezpieczenia i sensownych połączeń |
| Stal nierdzewna | Bardzo dobra odporność na korozję | Jest droższa i nie zawsze potrzebna w typowym domu |
| Miedź | Wysoka przewodność i dobra jakość pracy w układach technicznych | Trzeba uważać na kompatybilność z innymi metalami |
| Stal pomiedziowana | Łączy dobrą przewodność z rozsądną trwałością | Liczy się jakość powłoki i sposób montażu |
W praktyce materiał to dopiero połowa sukcesu. Druga połowa to połączenie. Jeżeli wykonuję połączenie spawane, pilnuję właściwego zakładu i ciągłości spoiny, a nie tylko „dotknięcia” dwóch elementów. Dla połączeń mechanicznych ważne są zaciski przewidziane do pracy w betonie i gruncie, a nie przypadkowe rozwiązania z magazynu budowy. To nie jest miejsce na oszczędność kilku minut.
Unikałbym też łączenia różnych metali bez sprawdzenia ich zgodności elektrochemicznej. W praktyce nie chodzi tylko o przewodzenie, ale również o to, jak taki układ zachowa się po latach wilgoci, zasolenia i zmian temperatury. Kiedy materiał i połączenia są dobrane dobrze, najczęstsze problemy zaczynają się gdzie indziej.
Najczęstsze błędy, które psują całą instalację
- Traktowanie zbrojenia jako gotowego uziemienia bez sprawdzenia ciągłości połączeń.
- Brak wyprowadzenia do GSU na etapie betonowania, przez co później trzeba robić prowizorkę.
- Tworzenie otwartego układu zamiast zamkniętej pętli wokół budynku.
- Zbyt mała otulina betonowa albo prowadzenie elementu w miejscu narażonym na uszkodzenia.
- Poleganie na samym fundamencie mimo silnej hydroizolacji lub izolacji termicznej od gruntu.
- Łączenie metali i zacisków bez kontroli korozji lub bez dokumentacji montażu.
- Wydawanie całej energii na „ładny wynik pomiaru”, zamiast na ciągłość i wyrównanie potencjałów.
Najbardziej mylący błąd to ten ostatni. Wiele osób skupia się wyłącznie na jednej liczbie, a tymczasem dla całego domu ważniejsze jest to, czy układ rzeczywiście obejmuje budynek, czy wszystkie połączenia są trwałe i czy przewody ochronne mają sensowną drogę do GSU. Jeśli fundament ma ograniczenia konstrukcyjne, trzeba myśleć o rozwiązaniu uzupełniającym, a nie udawać, że problem sam zniknie.
Kiedy warto dołożyć uziom zewnętrzny albo pierścieniowy
Jeśli fundament jest odizolowany od gruntu przez warstwę hydroizolacji, izolacji przeciwwodnej albo mocną termoizolację, warto od razu założyć, że sam fundament nie będzie wystarczającym łącznikiem z ziemią. Podobnie bywa przy „białej wannie” i innych układach, w których beton ma być chroniony przed wilgocią tak skutecznie, że traci bezpośredni kontakt z gruntem. Wtedy sensowny staje się uziom otokowy ułożony wokół budynku albo pod fundamentem, w strefie wilgotnej i niezamarzającej.

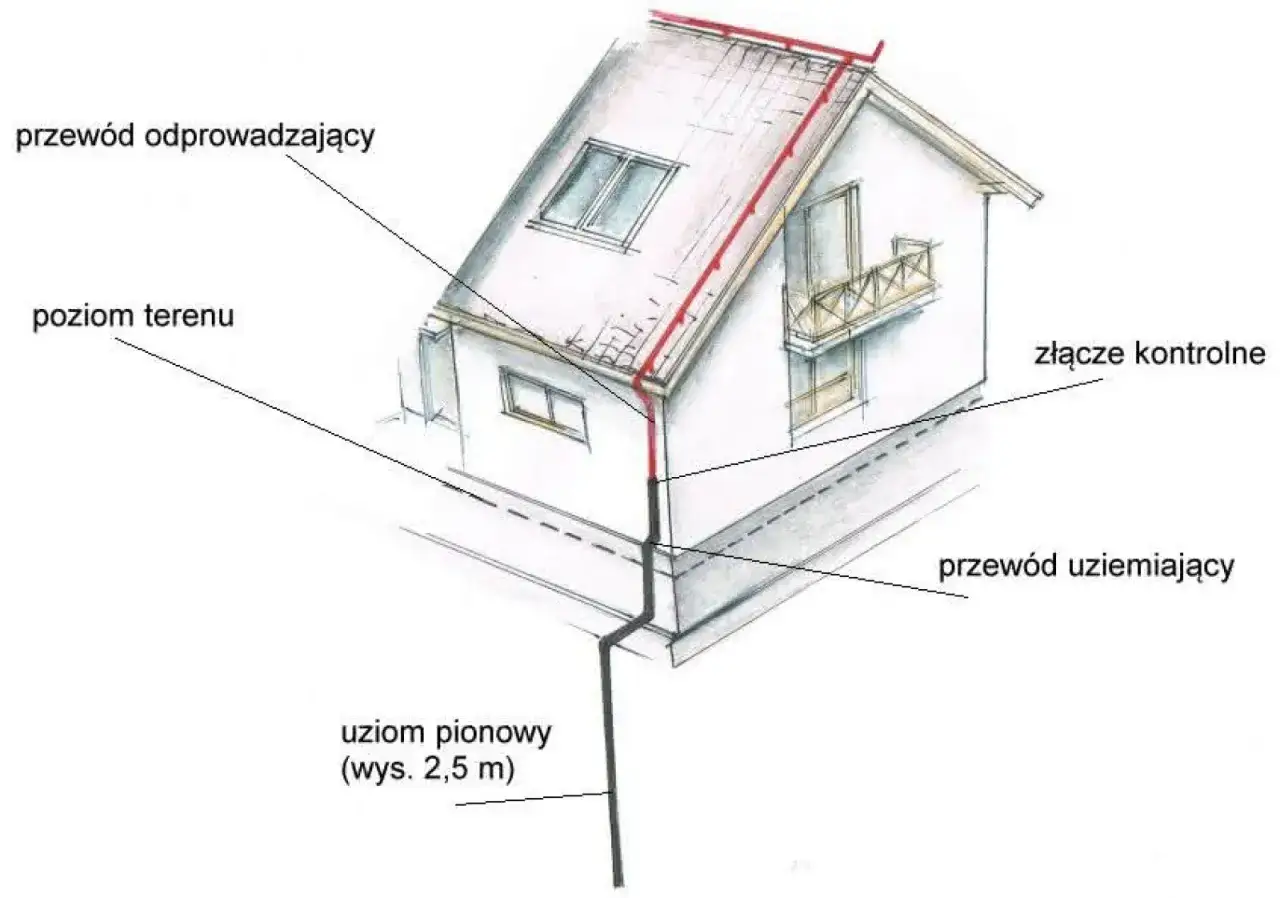

Dołożenie takiego obwodu ma też sens przy większych budynkach, przy bardzo wymagającej ochronie odgromowej oraz wtedy, gdy chcesz skrócić drogę do przewodów odprowadzających. Dla wysokiego poziomu ochrony i bardziej wymagających instalacji stosuje się gęstsze układy, nawet około 10 x 10 m lub 5 x 5 m. Im krótsza i prostsza droga prądu do ziemi, tym lepiej dla całego układu.
W domu jednorodzinnym zwykle nie warto robić z tego rozbudowanego laboratorium, ale też nie należy zakładać, że jeden sposób zadziała zawsze. Jeśli teren jest suchy, grunt ma dużą rezystywność albo dom ma rozbudowaną elektronikę, dodatkowy obwód bywa po prostu rozsądny. Kolejny krok to sprawdzenie, czy wszystko zostało wykonane tak, jak trzeba, zanim zniknie pod warstwami posadzki i zasypki.
Co sprawdzić przed zasypaniem i odbiorem
Najlepszy moment na kontrolę jest zanim fundament zostanie zamknięty na dobre. Ja zawsze pilnowałbym trzech rzeczy: czy obwód jest ciągły, czy wyprowadzenie do GSU jest w dobrym miejscu i czy połączenia są udokumentowane zdjęciami. Po zasypaniu i wylaniu posadzki poprawki stają się dużo trudniejsze, a czasem po prostu nieopłacalne.
- Sprawdź ciągłość przewodnika na całym obwodzie.
- Zweryfikuj, czy połączenia zbrojenia i przewodu są trwałe oraz zgodne z projektem.
- Upewnij się, że wyprowadzenie do GSU będzie dostępne po zakończeniu prac.
- Zrób dokumentację fotograficzną przed zalaniem betonem.
- Zleć pomiar osobie z odpowiednimi uprawnieniami po zakończeniu robót.
- Nie interpretuj jednego wyniku pomiaru w oderwaniu od całej instalacji i warunków gruntu.
Pomiar rezystancji jest ważny, ale nie powinien przesłaniać oceny jakości wykonania. Jeśli układ jest zrobiony poprawnie, a wynik jest zgodny z projektem, to masz podstawę do spokojnego odbioru. Jeśli coś budzi wątpliwości, lepiej poprawić to od razu niż wracać do problemu po zamknięciu całej inwestycji. I właśnie dlatego na końcu warto zobaczyć, co taki dobrze zrobiony fundament daje w codziennej praktyce domu.
Co naprawdę zyskuje dom, gdy fundament pracuje jak uziemienie
Największa korzyść jest bardzo prosta: instalacja ma stabilny, przewidywalny punkt odniesienia od pierwszego dnia użytkowania domu. To poprawia działanie ochronników przepięć, ułatwia wyrównanie potencjałów i zmniejsza ryzyko problemów z późniejszym dokładaniem elementów ochronnych na elewacji albo w ogrodzie. Dobrze wykonane uziemienie pod fundamentem nie wygląda efektownie, ale właśnie dlatego jest tak wartościowe.
Z mojego punktu widzenia to jedna z tych decyzji budowlanych, które najlepiej zrobić od razu, w czasie gdy beton i zbrojenie są jeszcze „otwarte” na mądre rozwiązania. Jeśli projekt domu nadal można korygować, warto od razu wpisać uziemienie do dokumentacji i skoordynować je z elektrykiem, zbrojarzem oraz ekipą od izolacji. Potem zostaje już tylko dom, który działa tak, jak powinien, bez nerwowych poprawek pod koniec budowy.
