Skuteczna ochrona elektryczna w domu zaczyna się od elementów, których zwykle nie widać: uziomu, przewodu ochronnego PE, połączeń wyrównawczych i wyłącznika różnicowoprądowego. Sam metalowy pręt w ziemi niczego nie załatwia, jeśli reszta układu jest zrobiona przypadkowo. W tym artykule pokazuję, jak działa uziemienie domu, kiedy robi się je na etapie budowy, a kiedy trzeba modernizować starą instalację, oraz co warto sprawdzić przed odbiorem prac.
Najkrócej mówiąc, bezpieczeństwo zaczyna się od całego układu, a nie od jednego elementu
- Uziom odprowadza niebezpieczny potencjał do gruntu, ale działa tylko jako część większego systemu ochrony.
- W nowym budynku najlepiej zaplanować uziom fundamentowy lub naturalny już na etapie fundamentów.
- W starszym domu zwykle wchodzi w grę uziom otokowy albo szpilkowy oraz porządna modernizacja rozdzielnicy.
- Wyłącznik różnicowoprądowy pomaga, ale nie zastępuje poprawnego uziemienia i połączeń wyrównawczych.
- Po wykonaniu prac trzeba zrobić pomiary, a nie tylko „sprawdzić na oko”.
Dlaczego to nie jest dodatek, tylko część bezpieczeństwa
W instalacji elektrycznej najgroźniejsze sytuacje nie wynikają z normalnego użytkowania, tylko z uszkodzenia izolacji, przebicia albo przerwania przewodu ochronnego. Wtedy na obudowie urządzenia, metalowym stelażu albo rurze może pojawić się napięcie, którego domownik nie powinien nigdy dotknąć. Dobrze wykonane uziemienie nie usuwa problemu samo z siebie, ale tworzy drogę o małej impedancji, dzięki której zabezpieczenia samoczynnie wyłączające zasilanie mają szansę zadziałać szybko.
W praktyce chodzi też o wyrównanie potencjałów. Jeśli pralka, bateria łazienkowa i metalowa instalacja wodna „żyją” na różnych potencjałach, dotknięcie ich jednocześnie może być niebezpieczne nawet wtedy, gdy nic nie iskrzy. Właśnie dlatego nie traktuję uziomu jako osobnego dodatku, tylko jako element większego systemu ochronnego. Według materiałów SEP uziom fundamentowy jest trwałym składnikiem takiej ochrony, bo współpracuje z połączeniami wyrównawczymi i przewodem ochronnym. Żeby ten układ miał sens, trzeba zobaczyć, z jakich klocków naprawdę się składa.
Jak działa układ ochronny w praktyce
W domu nie działa jeden „czarodziejski” element, tylko zestaw połączonych rozwiązań. Najczęściej spotykam układ, w którym sieć zasilająca przechodzi z odcinka z przewodem PEN na rozdział PE i N w złączu albo rozdzielnicy głównej, czyli w praktyce układ TN-C-S. Taki podział poprawia bezpieczeństwo, bo przewód ochronny zaczyna pełnić wyłącznie funkcję ochronną, a neutralny przewodzi prąd roboczy.
Przewód PE i główna szyna wyrównawcza
Przewód PE łączy obudowy urządzeń z systemem ochronnym. Główna szyna wyrównawcza, często skracana do GSW, zbiera połączenia ochronne z instalacji wodnej, CO, konstrukcji metalowych i innych części przewodzących, które mogą znaleźć się pod napięciem. To właśnie ona ogranicza różnice potencjałów w budynku i pomaga utrzymać wszystko „w jednym punkcie odniesienia”.
Wyłącznik różnicowoprądowy
RCD, czyli wyłącznik różnicowoprądowy, ma odciąć zasilanie, gdy część prądu „ucieka” inną drogą niż powinna. W domach najczęściej spotyka się zabezpieczenia o czułości 30 mA, bo to one służą ochronie przeciwporażeniowej w obwodach użytkowych. Ważne jest jednak jedno: RCD nie naprawia źle zrobionego uziomu ani nie zastępuje przewodu PE. To zabezpieczenie działa najlepiej wtedy, gdy cały układ jest spójny.
Przeczytaj również: Ile schnie grunt przed malowaniem? Czas schnięcia i błędy
Połączenia wyrównawcze
Połączenia wyrównawcze są często pomijane, a potem to właśnie one robią największą różnicę. Jeśli w łazience, kotłowni albo przy rozdzielnicy pojawi się niebezpieczna różnica napięć, poprawnie wykonane połączenia pomagają ją zredukować. To dlatego w dobrze zaprojektowanym domu myśli się o całym układzie, a nie o pojedynczym przewodzie.
Kiedy ten fundament jest jasny, można rozsądnie dobrać sam uziom do konkretnego budynku.

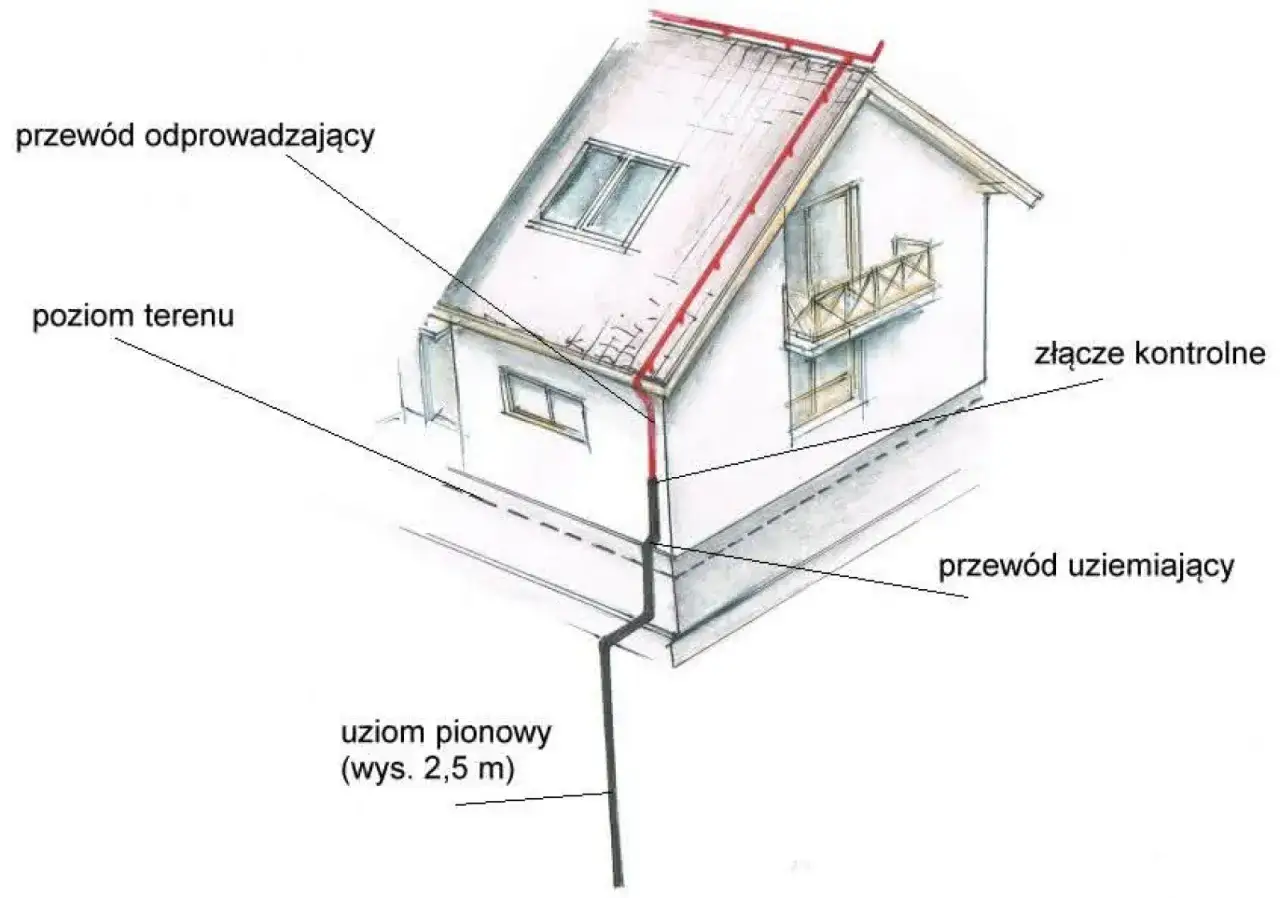

Który uziom sprawdza się w domu jednorodzinnym
Wybór zależy głównie od etapu inwestycji i warunków gruntu. Inaczej planuje się uziemienie w nowym domu z otwartymi fundamentami, a inaczej w budynku stojącym od lat, gdzie nie ma już dostępu do ław fundamentowych. W praktyce najczęściej wygrywa rozwiązanie, które można wykonać najczyściej i z najmniejszą liczbą kompromisów.
| Rodzaj uziomu | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Fundamentowy lub naturalny | Nowy dom, etap betonowania fundamentów | Bardzo trwały, zwykle najkorzystniejszy i najmniej kłopotliwy w eksploatacji | Trzeba go zaplanować przed zalaniem betonu |
| Otokowy | Gdy trzeba wykonać uziom wokół istniejącego albo nowo budowanego budynku | Dobrze współpracuje z GSW, bywa dobrym rozwiązaniem przy modernizacji | Wymaga wykopu wokół domu i starannego wykonania połączeń |
| Szpilkowy | Modernizacja domu, szybka poprawa ochrony, brak możliwości głębszych prac ziemnych | Mało inwazyjny, możliwy do dołożenia etapami | Efekt mocno zależy od gruntu i czasem trzeba dobić kolejne pręty |
| Naturalny | Gdy zbrojenie fundamentów może pełnić funkcję uziomu | Świetna trwałość i niski koszt dodatkowy, jeśli projekt to przewiduje | Wymaga poprawnego projektu i wykonania od początku |
W nowych domach najczęściej poleca się uziom fundamentowy albo naturalny, bo powstaje razem z konstrukcją i jest bardzo trwały. Uziom otokowy ma sens wtedy, gdy trzeba obejść się bez fundamentów, a szpilkowy sprawdza się tam, gdzie liczy się szybka modernizacja i brak rozkopów. Jeśli grunt jest suchy, piaszczysty albo mocno zróżnicowany, zwykle trzeba przewidzieć więcej niż jeden punkt uziemienia.
Sam wybór materiału to jednak dopiero połowa zadania, bo równie ważny jest moment wykonania i sposób połączenia z resztą instalacji.
Jak wygląda poprawne wykonanie w nowym budynku
W nowej inwestycji najlepiej myśli się o uziemieniu na etapie projektu, a potem pilnuje detali na budowie. Fundamenty dają największą szansę na trwałe i mało problematyczne rozwiązanie, bo element uziemiający można zintegrować z konstrukcją, zanim wszystko zostanie zasypane i wykończone.
- Projektant i elektryk ustalają typ uziomu oraz miejsce wyprowadzenia do GSW.
- Uziom wykonuje się przed zalaniem fundamentów albo w wykopie wokół budynku.
- Do systemu włącza się główną szynę wyrównawczą i metalowe instalacje obce.
- Po zakończeniu montażu robi się pomiary ciągłości, rezystancji uziemienia i testy RCD.
- W protokole zapisuje się wyniki, żeby później nie zgadywać, co właściwie zostało wykonane.
Na tym etapie często decyduje się też o zapasie pod przyszłe rozbudowy, na przykład fotowoltaikę, pompę ciepła albo ładowarkę do auta. To nie jest fanaberia, tylko rozsądne przygotowanie instalacji pod dom, który ma działać bezpiecznie przez lata. Właśnie dlatego warto wiedzieć, co zrobić, gdy domu nie budujesz od zera, tylko modernizujesz istniejący.
Jak modernizuje się starszą instalację
W starym domu najpierw trzeba ustalić, z czym naprawdę masz do czynienia: czy instalacja pracuje jeszcze w układzie TN-C, czy da się bezpiecznie rozdzielić PEN, a może trzeba zacząć od całkowitej modernizacji rozdzielnicy. To jest moment, w którym szybkie „naprawy” zwykle robią więcej szkody niż pożytku, bo sam dodatkowy pręt wbity w ogród nie rozwiązuje problemu starej ochrony.
W praktyce modernizacja najczęściej obejmuje trzy rzeczy: dołożenie lub wymianę uziomu, wykonanie połączeń wyrównawczych oraz uporządkowanie zabezpieczeń w rozdzielnicy. Działającą instalację uziemiającą można poprawić uziomem prętowym albo otokowym, a w zależności od układu domu robi się to tak, by nowe elementy współpracowały z istniejącą siecią, a nie z nią walczyły. Tu nie chodzi o sam wygląd rozdzielnicy, tylko o to, czy układ ochronny ma realną ciągłość.
Jeżeli w domu są łazienki, kotłownia, metalowe rury, ogrzewanie podłogowe z elementami metalowymi albo urządzenia o większej mocy, modernizacja staje się jeszcze ważniejsza. W takich miejscach różnice potencjałów są najbardziej odczuwalne, więc właśnie tam błędy wychodzą najszybciej.
Gdy ten etap jest już uporządkowany, zostaje druga strona medalu: detale wykonawcze, które potrafią zepsuć nawet dobry projekt.
Najczęstsze błędy, przez które ochrona traci sens
Z mojego punktu widzenia większość problemów z uziemieniem nie wynika z „złego pomysłu”, tylko z niedokładnego wykonania. Najbardziej kosztowne są błędy, których nie widać po zasypaniu wykopu albo po zamknięciu rozdzielnicy.
- Brak wyprowadzenia uziomu do GSW, przez co cały układ ochronny nie ma spójnego punktu odniesienia.
- Łączenie elementów przypadkowymi obejmami, bez zachowania trwałego i odpornego na korozję połączenia.
- Pominięcie metalowych instalacji obcych, takich jak rury wody czy CO, w połączeniach wyrównawczych.
- Założenie, że sama „różnicówka” wystarczy, mimo że nie sprawdzono ciągłości PE i rezystancji uziomu.
- Brak pomiarów po zakończeniu prac, czyli oddanie instalacji bez potwierdzenia skuteczności ochrony.
- Zbyt optymistyczne podejście do gruntu: jeden krótki pręt bywa za mało tam, gdzie podłoże jest suche lub ma słabą przewodność.
Jest jeszcze jeden błąd, który widzę często przy remoncie: mieszanie starych i nowych zasad bez jasnego projektu. To bywa pozornie tańsze, ale potem generuje poprawki i dodatkowe koszty. Jeśli chcesz ograniczyć ryzyko, warto od razu policzyć nie tylko materiał, ale też pomiary i odbiór.
Ile to kosztuje i co trzeba sprawdzić przed odbiorem
W kosztach uziemienia największe znaczenie mają: typ uziomu, długość bednarki lub liczba szpilek, dostęp do terenu i lokalna stawka elektryka. W nowym domu uziom fundamentowy zwykle okazuje się najkorzystniejszy finansowo, bo wykonuje się go „przy okazji” fundamentów. W modernizacji starszego budynku ceny rosną szybciej, bo dochodzi wykop, ewentualne kucie, więcej robocizny i pomiary.
| Rozwiązanie | Orientacyjny koszt | Co daje | Na co uważać |
|---|---|---|---|
| Uziom fundamentowy | Najczęściej najtańszy w nowej budowie | Trwałe, estetyczne i niewidoczne po zakończeniu prac rozwiązanie | Trzeba je zaplanować przed betonowaniem |
| Uziom otokowy | Bednarka i robocizna liczone zwykle w dziesiątkach złotych za metr bieżący | Dobra baza do ochrony i połączeń wyrównawczych | Wymaga wykopu wokół domu |
| Uziom szpilkowy | W prostych przypadkach od ok. 800 zł | Szybka modernizacja bez dużej ingerencji w teren | Wynik zależy od gruntu i czasem trzeba dołożyć kolejne szpile |
Jak podaje GUNB, przy pięcioletniej kontroli budynku sprawdza się też stan instalacji elektrycznej i piorunochronnej, w tym połączenia, zabezpieczenia, środki ochrony od porażeń oraz uziemienia. To dobry punkt odniesienia również dla właściciela domu: jeśli nie masz protokołu z pomiarów, nie wiesz jeszcze, czy wszystko działa tak, jak powinno.
Ja zawsze proszę o cztery rzeczy: protokół pomiaru rezystancji uziemienia, pomiar ciągłości przewodów ochronnych, testy RCD i opis tego, do czego podłączono GSW. W praktyce to właśnie dokumentacja odróżnia porządnie wykonaną instalację od takiej, która tylko wygląda na gotową.
Kiedy te elementy są dopięte, zostaje ostatnia rzecz, która daje spokój na lata: dopilnowanie kilku decyzji już na starcie.
Co warto dopilnować, zanim zamkniesz temat na lata
Jeśli budujesz dom, najrozsądniej jest traktować uziemienie jako element projektu, a nie poprawkę na końcu. Jeśli modernizujesz starszy budynek, zacznij od oceny istniejącego układu, bo dopiero ona pokazuje, czy potrzebny będzie uziom otokowy, szpilkowy, czy pełniejsza przebudowa ochrony. Dobrze wykonane uziemienie domu nie przyciąga uwagi, ale właśnie dlatego jest warte tyle samo co reszta instalacji, która ma chronić ludzi, sprzęt i spokój na co dzień.
Warto też zostawić zapas pod przyszłe zmiany: fotowoltaikę, pompę ciepła czy ładowarkę samochodu. Taka rezerwa kosztuje mniej na etapie budowy niż późniejsze przeróbki, a przy instalacji elektrycznej właśnie to najczęściej robi największą różnicę.
