Dobrze zaprojektowany uziom nie jest dodatkiem do instalacji, tylko jednym z elementów, które decydują o tym, czy prąd ma bezpieczną drogę odprowadzenia do gruntu. W domu jednorodzinnym ma to znaczenie przy ochronie przeciwporażeniowej, przepięciach, instalacji odgromowej i przy odbiorze całej elektryki. Poniżej wyjaśniam, jak to działa, jakie rozwiązanie wybrać i na co zwrócić uwagę, żeby nie przepłacić za poprawki.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- W domu liczy się nie sam metal w ziemi, ale cały system: przewody ochronne, połączenia wyrównawcze, GSU i pomiary.
- Najlepiej działa rozwiązanie zaplanowane na etapie budowy, bo wtedy można wykorzystać fundamenty i ograniczyć koszty.
- W istniejącym domu zwykle wybiera się uziemienie otokowe albo pionowe, zależnie od gruntu i dostępu do terenu.
- Sam wyłącznik różnicowoprądowy nie zastępuje uziemienia, tylko współpracuje z nim.
- Po montażu potrzebny jest pomiar rezystancji oraz protokół, a przy większych modernizacjach warto zrobić pełny przegląd instalacji.
Po co w domu w ogóle jest uziemienie
Ja patrzę na ten temat bardzo prosto: prąd nie może „szukać” przypadkowych dróg przez obudowy urządzeń, zbrojenie, rury czy mokre ściany. Zadaniem uziemienia jest stworzenie kontrolowanej ścieżki, dzięki której awaria ma mniejsze szanse zamienić się w porażenie albo uszkodzenie sprzętu. W praktyce chodzi więc nie tylko o bezpieczeństwo ludzi, ale też o stabilną pracę całej instalacji.
W domu ten układ współpracuje z przewodem ochronnym PE, główną szyną uziemiającą i połączeniami wyrównawczymi. To ważne, bo samo „wbicie metalu w ziemię” niczego jeszcze nie gwarantuje. Wyłącznik różnicowoprądowy nie zastępuje uziemienia - on reaguje na upływ prądu, ale potrzebuje poprawnie wykonanej instalacji, żeby zadziałać skutecznie i przewidywalnie.
Najwięcej problemów widzę wtedy, gdy ktoś traktuje ten element jako formalność przy odbiorze. A to właśnie on wpływa na to, czy przepięcie z burzy, przebicie w urządzeniu albo uszkodzenie przewodu ochronnego skończy się drobną awarią, czy realnym zagrożeniem. Z tego miejsca przechodzę do tego, jakie rozwiązania stosuje się w praktyce.
Jakie rozwiązanie sprawdza się w nowym i starym budynku
W domu jednorodzinnym nie ma jednego uniwersalnego wariantu. Inaczej podchodzę do budynku na etapie fundamentów, a inaczej do domu już zamieszkanego, gdzie nie chcę rozkuwać połowy terenu. Najlepszy wybór zależy od gruntu, dostępnej przestrzeni, planowanej ochrony odgromowej i tego, czy instalacja ma być rozbudowana o fotowoltaikę albo większą liczbę zabezpieczeń przeciwprzepięciowych.
| Rodzaj rozwiązania | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Uziemienie fundamentowe | Nowy dom, etap stanu surowego | Niski koszt wykonania i bardzo dobra stabilność | Trzeba je zaplanować przed zalaniem fundamentów |
| Uziemienie otokowe | Nowy lub istniejący dom z dostępem do gruntu wokół budynku | Dobre wsparcie dla ochrony odgromowej i łatwa rozbudowa | Wymaga robót ziemnych wokół domu |

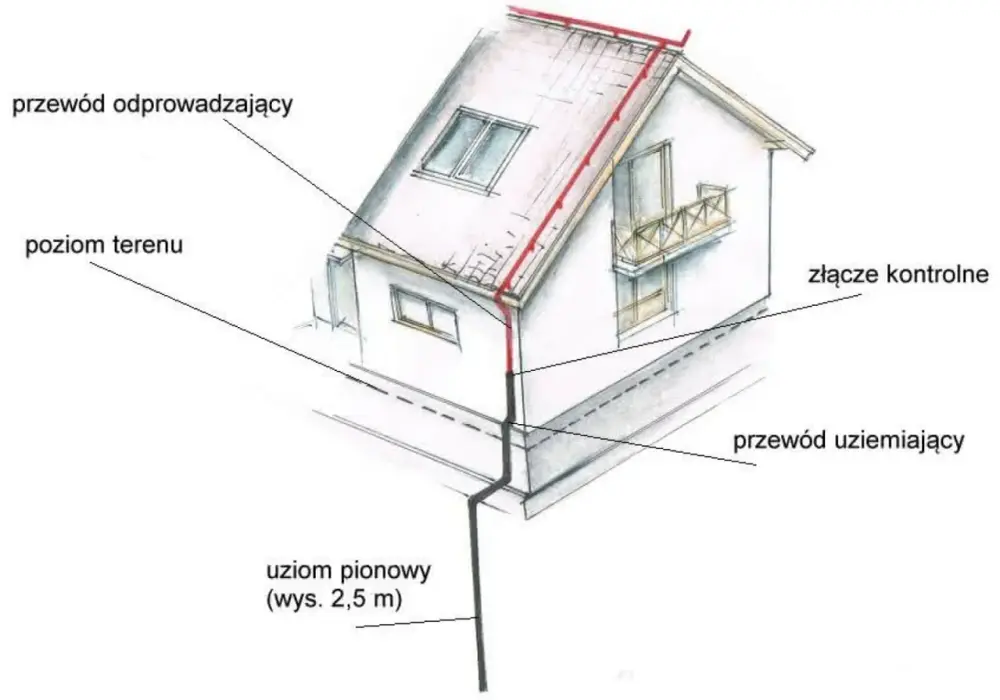

| Uziemienie pionowe | Mała działka, twardy grunt, brak miejsca na otok | Można sięgnąć głębiej, tam gdzie grunt bywa bardziej stabilny | Skuteczność zależy od warstw gruntu i liczby prętów |
| Rozwiązanie mieszane | Gdy trzeba obniżyć rezystancję lub połączyć różne strefy ochrony | Największa elastyczność | Wyższy koszt i większa rola projektu |
Jeśli buduję lub opiniuję nowy dom, najpierw patrzę na fundamenty. Tam najłatwiej uzyskać trwały i sensowny układ bez dokładania kolejnych prac po zakończeniu budowy. W starszych budynkach częściej wygrywa wariant otokowy lub pionowe pręty, bo pozwalają poprawić bezpieczeństwo bez ingerencji w konstrukcję domu. Dalszy krok to poprawne wykonanie i pomiary, bez których nawet dobry wybór nie daje pełnego efektu.
Jak wygląda wykonanie i pomiar krok po kroku
Przy porządnym wykonaniu nie chodzi o jeden gest ekipy, tylko o serię powiązanych działań. Najpierw trzeba ocenić warunki gruntu i ustalić, gdzie przebiega główna szyna uziemiająca. Potem dobiera się materiał, sposób łączenia i miejsce wyprowadzenia przewodu do instalacji wewnętrznej. Dopiero na końcu pojawiają się pomiary, które potwierdzają, że całość faktycznie działa.
Co dzieje się przed montażem
Na etapie projektu ważne są trzy rzeczy: rodzaj gruntu, dostęp do terenu i plan ochrony budynku. W praktyce dobrze, gdy elektryk albo projektant sprawdza nie tylko sam punkt odprowadzenia prądu do ziemi, ale też to, czy w domu przewidziano połączenia wyrównawcze dla metalowych elementów instalacji. To one ograniczają różnice potencjałów między wanną, armaturą, zbrojeniem czy obudowami urządzeń.Jak wygląda montaż

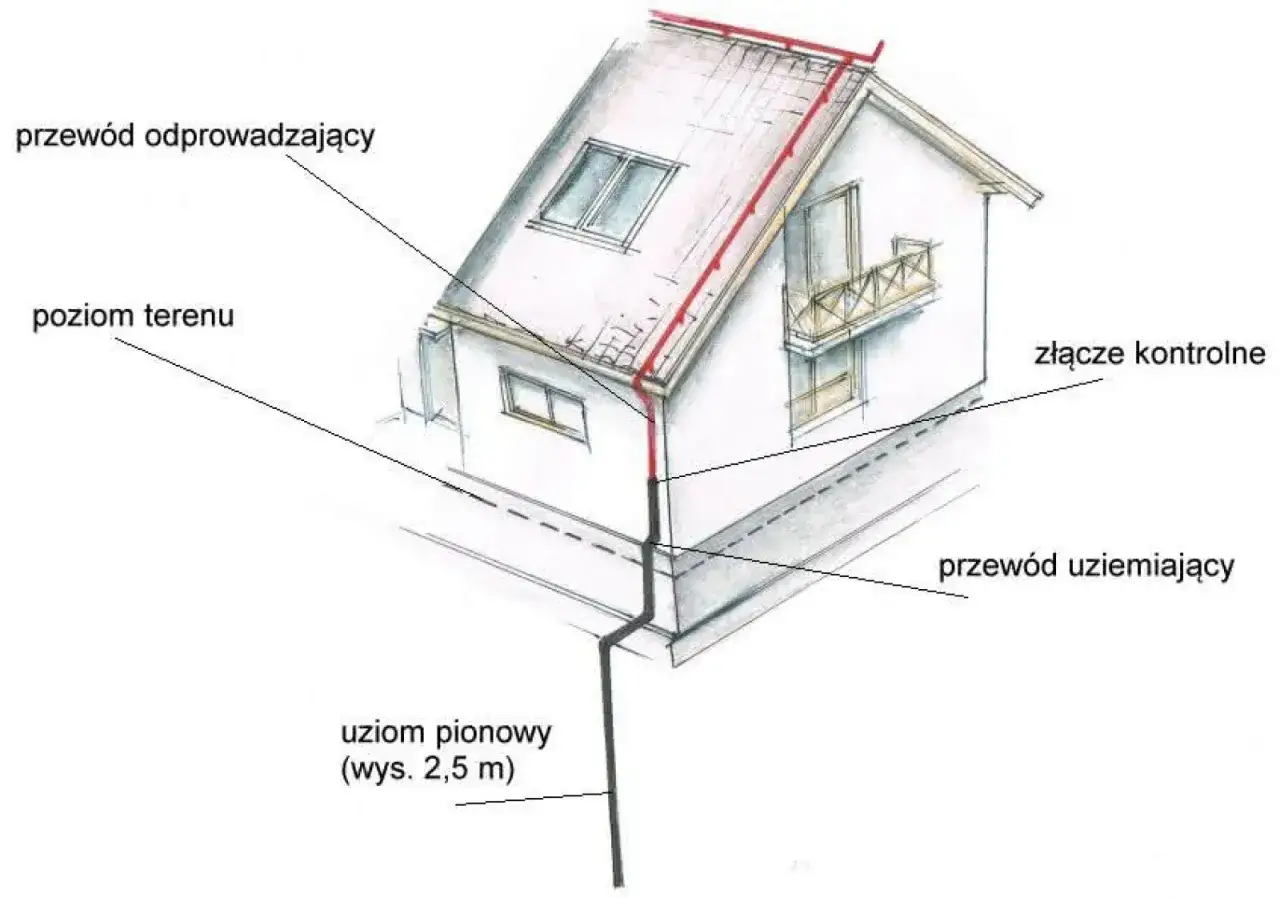

Jeżeli mówimy o rozwiązaniu fundamentowym, przewodnik uziemiający układa się w betonie albo w strefie fundamentów zgodnie z projektem. W układzie otokowym prowadzi się go wokół budynku w gruncie, a przy wariancie pionowym wbija się pręty na odpowiednią głębokość i łączy je ze sobą. Materiał musi być odporny na korozję, bo tu nie chodzi o kilka sezonów, tylko o kilkanaście albo kilkadziesiąt lat pracy.
Warto też pamiętać o połączeniu z instalacją odgromową, jeśli dom ją ma lub będzie ją miał w przyszłości. Wtedy system uziemiający nie jest osobnym elementem, tylko częścią większej ochrony budynku.
Przeczytaj również: Czym szlifować konglomerat, aby uzyskać idealnie gładką powierzchnię?
Co sprawdza pomiar
Po montażu wykonuje się pomiar rezystancji uziemienia oraz kontrolę ciągłości połączeń ochronnych. To są dwa różne badania i nie warto ich mylić. Pierwsze mówi, jak układ „oddaje” energię do gruntu, drugie potwierdza, czy wszystkie połączenia ochronne są rzeczywiście ciągłe. Według SEP pomiar rezystancji uziemienia należy do podstawowych badań odbiorczych, więc bez niego trudno mówić o kompletnym odbiorze instalacji.
Do pomiarów używa się miernika rezystancji uziemienia i sond pomocniczych. W praktyce wynik zapisuje się w protokole, bo to dokument potrzebny nie tylko przy odbiorze, ale też przy późniejszych kontrolach. Ta część bywa pomijana przez inwestorów, a potem wychodzi w najmniej wygodnym momencie, zwykle przy sprzedaży domu albo po modernizacji instalacji. I właśnie wtedy wychodzą najczęstsze błędy.
Najczęstsze błędy, które psują cały efekt
Najgorszy scenariusz wcale nie wygląda spektakularnie. Najczęściej to kilka drobnych zaniedbań, które razem robią duży problem. Z mojej perspektywy te błędy powtarzają się najczęściej:
- Dobór rozwiązania „na oko”, bez sprawdzenia gruntu i bez projektu.
- Liczenie, że sam przewód ochronny załatwi sprawę, bez realnego odprowadzenia do ziemi.
- Wykorzystanie przypadkowych metalowych elementów instalacji jako jedynej drogi ochronnej.
- Złe połączenia albo słabe zabezpieczenie antykorozyjne, przez co po kilku latach układ traci parametry.
- Brak pomiaru po wykonaniu, a czasem nawet po rozbudowie instalacji.
- Łączenie wielu elementów ochrony bez sprawdzenia, czy układ jest spójny i czy nie tworzy niepotrzebnych różnic potencjałów.
W praktyce najdroższe nie są same poprawki materiałowe, tylko rozkucie, odkopywanie i ponowne robienie tego, co można było zaplanować wcześniej. Dlatego przy nowym domu zawsze powtarzam jedno: lepiej poświęcić godzinę na projekt niż tydzień na naprawy. To prowadzi prosto do kosztów, bo właśnie one często decydują o wyborze rozwiązania.
Ile kosztuje takie rozwiązanie i co podnosi cenę
Cena zależy przede wszystkim od etapu budowy i rodzaju gruntu. Najtańsze jest rozwiązanie wykonane razem z fundamentami, bo wykorzystuje prace, które i tak już są na placu budowy. Najdrożej wychodzi zwykle poprawianie istniejącej instalacji, zwłaszcza gdy trzeba kopać wokół domu albo wbijać kilka prętów w trudny grunt.
Orientacyjnie, przy domach jednorodzinnych spotyka się dziś takie widełki:
| Element | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Pręt pionowy 1,5 m | ok. 100-140 zł | Materiał, powłoka antykorozyjna, producent |
| Pręt pionowy 3 m | ok. 200-280 zł | Długość, system łączeń, odporność na korozję |
| Pomiar rezystancji uziemienia | ok. 150-250 zł | Zakres badania, dojazd, region |
| Rozwiązanie fundamentowe w nowym domu | ok. 500-1500 zł | Moment wykonania i to, czy jest przewidziane w projekcie |
| Rozwiązanie otokowe lub mieszane | ok. 1500-4000 zł | Roboty ziemne, długość przewodu, liczba połączeń |
Jeśli inwestor pyta mnie, gdzie najczęściej rosną koszty, odpowiadam bez wahania: w robociźnie, odtworzeniu terenu i w dokładaniu elementów „na już”, kiedy budynek jest gotowy. Sama instalacja odgromowa dla domu to już zwykle wydatek liczony w kilku tysiącach złotych, więc jeśli uziemienie ma być częścią takiego układu, opłaca się łączyć te prace w jednym etapie. Z kosztów płynnie przechodzę do tego, co trzeba potem kontrolować, żeby wszystko działało dalej tak samo dobrze.
Co sprawdzić przed odbiorem i później w eksploatacji
Tu wielu właścicieli domów popełnia ten sam błąd: zakłada, że skoro instalacja działa, to nie trzeba już do niej wracać. A bezpieczeństwo elektryczne nie działa na zasadzie „zamontowane raz na zawsze”. Jak przypomina GUNB, kontrola instalacji elektrycznej w budynkach jest elementem obowiązkowych okresowych sprawdzeń, a zakres pięcioletni obejmuje m.in. instalację elektryczną i piorunochronną. W praktyce oznacza to, że warto mieć porządną dokumentację i nie odkładać pomiarów na później.
- Sprawdź, czy masz protokół z pomiaru rezystancji i ciągłości połączeń ochronnych.
- Upewnij się, że główna szyna uziemiająca jest opisana i dostępna dla elektryka serwisowego.
- Po większym remoncie, rozbudowie rozdzielni albo montażu fotowoltaiki zleć ponowną ocenę całego układu.
- Jeżeli pojawiają się częste zadziałania zabezpieczeń albo dziwne przepięcia, nie ignoruj tego - to może być sygnał słabego połączenia lub błędu w ochronie.
- Przy oględzinach zwróć uwagę na korozję, luz na złączach i przypadkowe przeróbki wykonane „po drodze”.
W domu jednorodzinnym najbardziej opłaca się myśleć o tym elemencie szerzej niż tylko przez pryzmat jednego przewodu. Dobre uziemienie, poprawne połączenia wyrównawcze, sprawne zabezpieczenia i okresowe pomiary tworzą razem system, który realnie chroni domowników. A jeśli mam zostawić jedną praktyczną wskazówkę na koniec, to będzie bardzo prosta.
Na etapie budowy najwięcej oszczędza się na dobrym projekcie
Jeżeli dom jest jeszcze w budowie, planuj to razem z elektrykiem i kierownikiem robót, zanim zamkniesz fundamenty. Wtedy można wykorzystać naturalne przewagi konstrukcji, uniknąć niepotrzebnych wykopów i dobrać układ do gruntu zamiast walczyć z tym, co już stoi. Jeżeli budynek jest gotowy, nie szukaj półśrodków - lepiej zrobić mniejsze, ale poprawne rozwiązanie niż eksperymentować z przypadkowymi metalowymi elementami i liczyć na szczęście.
W dobrze wykonanej instalacji ten element nie rzuca się w oczy, ale to właśnie on sprawia, że reszta ma szansę działać bezpiecznie. I to jest chyba najlepszy test jakości: układ ma po prostu robić swoje, bez hałasu, bez prowizorki i bez przypominania o sobie w najmniej odpowiednim momencie.
