Domowa instalacja elektryczna działa dobrze tylko wtedy, gdy ma czytelne centrum dowodzenia. W budownictwie wiele osób nadal mówi na nie tablica rozdzielcza, ale technicznie chodzi o rozdzielnicę elektryczną, czyli miejsce, w którym prąd jest rozdzielany na obwody i zabezpieczany przed awarią. W tym tekście pokazuję, z czego składa się taki układ, jak działa, jak go dobrać do domu i czego unikać, żeby nie utrudnić sobie życia przy pierwszej usterce.
Najważniejsze informacje o domowej rozdzielnicy
- Rozdzielnica dzieli zasilanie na obwody i chroni instalację przed przeciążeniem, zwarciem oraz przepięciami.
- Najważniejsze elementy to obudowa, szyna DIN, rozłącznik główny, wyłączniki nadprądowe, wyłącznik różnicowoprądowy, ogranicznik przepięć oraz szyny PE i N.
- W domu jednorodzinnym zwykle planuje się 36-48 modułów, a przy pompie ciepła, fotowoltaice lub ładowarce EV często warto przewidzieć jeszcze więcej miejsca.
- Układ powinien być podzielony tak, aby awaria jednego obwodu nie wyłączała całego domu.
- Rozdzielnica musi stać w miejscu suchym, łatwo dostępnym i z zapasem przestrzeni do serwisu.
- Różnicówka i bezpiecznik nadprądowy pełnią inne role, więc nie zastępują się nawzajem.
Czym jest rozdzielnica w domu i dlaczego ma takie znaczenie
Najkrócej mówiąc, rozdzielnica to punkt, w którym energia trafiająca do budynku zostaje rozdzielona na konkretne obwody: oświetlenie, gniazda, kuchnię, łazienkę, ogrzewanie, garaż czy instalacje dodatkowe. Ja traktuję ją jak mapę całego domu, bo po jej układzie od razu widać, czy instalacja została zaprojektowana sensownie, czy tylko „upchnięta” na siłę.
W dobrze zrobionym układzie awaria nie oznacza ciemności w całym budynku. Jeśli problem pojawi się w kuchni, wyłącza się tylko ten fragment, a reszta domu nadal działa. To właśnie dlatego rozdzielnica ma znaczenie nie tylko techniczne, ale też czysto praktyczne: ułatwia codzienne użytkowanie, skraca czas szukania usterki i ogranicza skutki ewentualnego błędu.
W większych domach spotyka się też podrozdzielnice, czyli dodatkowe punkty podziału zasilania. To rozwiązanie ma sens wtedy, gdy instalacja jest rozbudowana albo gdy chcesz oddzielnie obsłużyć np. garaż, ogród czy strefę techniczną. Kiedy już wiemy, po co ten układ istnieje, warto zajrzeć do środka i sprawdzić, co naprawdę go tworzy.

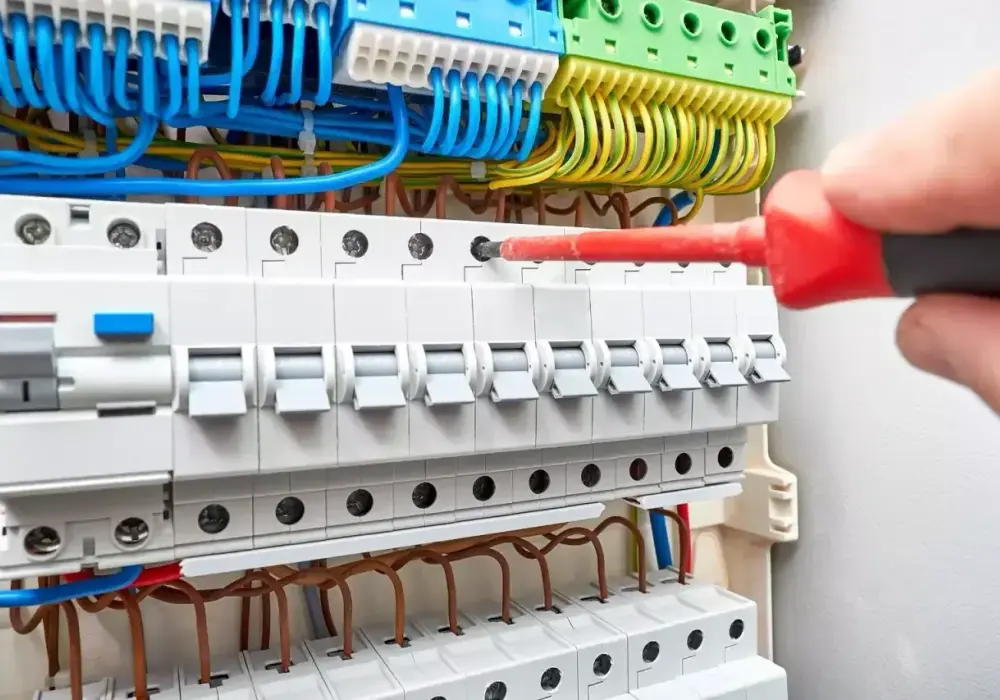

Z czego składa się domowa rozdzielnica
W praktyce rozdzielnica jest zbiorem aparatów modułowych i osprzętu, które mają trzy zadania: rozdzielać zasilanie, chronić instalację oraz umożliwiać szybkie odcięcie prądu. Nie każdy element musi występować w każdej skrzynce, ale w nowoczesnym domu pewne komponenty są już standardem.
| Element | Za co odpowiada | Dlaczego jest ważny |
|---|---|---|
| Obudowa | Chroni aparaturę i porządkuje całą instalację w jednym miejscu. | Bez odpowiedniej obudowy trudno mówić o bezpieczeństwie i serwisie. |
| Szyna DIN | Służy do montażu aparatów modułowych. | Dzięki niej wyłączniki i inne urządzenia trzymają się stabilnie i są łatwe do wymiany. |
| Rozłącznik główny | Umożliwia szybkie odcięcie zasilania dla całego układu. | Przy awarii lub pracach serwisowych odłączasz cały dom jednym ruchem. |
| Wyłączniki nadprądowe | Chronią konkretne obwody przed przeciążeniem i zwarciem. | To one najczęściej „wybijają”, gdy w jednym obwodzie jest za duże obciążenie. |
| Wyłącznik różnicowoprądowy | Reaguje na prąd upływu, czyli sytuację, w której prąd „ucieka” poza instalację. | To bardzo ważny element ochrony przeciwporażeniowej. |
| Ogranicznik przepięć | Tłumi skutki nagłych wzrostów napięcia. | Chroni elektronikę, automatykę, sterowniki i sprzęt AGD przed uszkodzeniem. |
| Szyny PE i N | Porządkują przewody ochronne i neutralne. | Bez poprawnego rozdziału i podłączenia tych przewodów instalacja działa gorzej i mniej bezpiecznie. |
| Styczniki, przekaźniki, zegary | Służą do automatyki, na przykład sterowania ogrzewaniem, oświetleniem albo pompą. | Przydają się tam, gdzie instalacja ma robić coś więcej niż tylko „włączać i wyłączać”. |
Warto pamiętać, że pojemność rozdzielnicy liczy się w modułach. Ja zawsze wolę zostawić kilka wolnych miejsc, bo przyszła rozbudowa zwykle pojawia się szybciej, niż inwestor zakłada na etapie remontu. A skoro wiemy już, co siedzi w środku, pora przejść do tego, jak te elementy naprawdę chronią dom.
Jak rozdzielnica chroni instalację i dom
Tu łatwo o nieporozumienie, bo różne aparaty reagują na różne zagrożenia. Wyłącznik nadprądowy nie chroni przed porażeniem, a różnicówka nie zastępuje bezpiecznika od przeciążenia. W praktyce oba elementy muszą współpracować, inaczej cały układ jest mniej przewidywalny.
| Sytuacja | Co reaguje | Efekt |
|---|---|---|
| Zbyt duże obciążenie gniazd lub obwodu kuchennego | Wyłącznik nadprądowy | Odłącza obwód zanim przewody zaczną się nadmiernie nagrzewać. |
| Zwarcie przewodów | Wyłącznik nadprądowy lub zabezpieczenie poprzedzające | Szybko przerywa zasilanie i ogranicza skutki uszkodzenia. |
| Prąd upływu na obudowę urządzenia | Wyłącznik różnicowoprądowy | Chroni użytkownika przed porażeniem i odcina uszkodzoną część instalacji. |
| Impuls przepięciowy z sieci lub burzy | Ogranicznik przepięć | Zmniejsza ryzyko uszkodzenia elektroniki i sterowników. |
| Awaria jednego odbiornika | Podział na osobne obwody | Reszta domu nadal działa, więc usterka nie paraliżuje całej instalacji. |
W dobrze zaprojektowanej instalacji liczy się też selektywność, czyli taki podział zabezpieczeń, żeby przy problemie odcinał się najbliższy obwód, a nie pół domu. Coraz częściej stosuję też wyłączniki różnicowo-nadprądowe, bo łączą dwie funkcje w jednym aparacie i ograniczają zasięg awarii. Kiedy rozumiesz już logikę ochrony, łatwiej dobrać odpowiednią wielkość całej rozdzielnicy.
Jak dobrać wielkość i układ do domu
Dobór nie powinien zaczynać się od pytania „ile modułów zmieści się w ścianie”, tylko od pytania „ile obwodów będzie teraz i ile dojdzie później”. Ja najczęściej liczę nie tylko obecne potrzeby, ale też planowane zmiany: klimatyzację, fotowoltaikę, ładowarkę do auta, pompę ciepła albo automatykę bramy.
| Sytuacja | Orientacyjna pojemność | Komentarz |
|---|---|---|
| Mieszkanie | 24-36 modułów | Zwykle wystarcza przy prostszej instalacji i mniejszej liczbie odbiorników. |
| Dom jednorodzinny | 36-48 modułów | Bezpieczniej zostawić 20-30% wolnej przestrzeni na przyszłe obwody. |
| Dom z pompą ciepła, PV lub ładowarką EV | 48 modułów i więcej | Potrzeba miejsca na dodatkowe zabezpieczenia, automatykę i ochronę przepięciową. |
W praktyce lepiej wybrać nieco większą obudowę niż walczyć z każdą wolną przestrzenią na szynie. Taka rezerwa nie jest fanaberią, tylko zwykłym ułatwieniem dla przyszłych prac serwisowych i modernizacyjnych. Zawsze tłumaczę to inwestorom bardzo prosto: dom zmienia się szybciej niż sam projekt instalacji.
- Policz obwody, a nie tylko pomieszczenia.
- Zostaw zapas miejsca na przyszłe urządzenia.
- Oddziel duże odbiorniki, takie jak piekarnik, płyta, pralka czy ładowarka auta.
- Nie dawaj jednej wspólnej ochrony dla całego domu, jeśli instalacja jest rozbudowana.
- Uwzględnij automatyzację, jeśli planujesz sterowanie ogrzewaniem, roletami lub oświetleniem.
Skoro wielkość i układ są już policzone, zostaje jeszcze kwestia montażu, która w praktyce decyduje o wygodzie na co dzień.
Gdzie ją zamontować, żeby była wygodna w codziennym użyciu
Rozdzielnica powinna być przede wszystkim sucha, łatwo dostępna i możliwa do otwarcia bez gimnastyki. W domu najczęściej wybieram hol, korytarz, pomieszczenie techniczne albo garaż. Dobrze, jeśli użytkownik może do niej podejść od razu, bez odsuwania mebli czy kartonów.
W praktyce wygodny montaż to zwykle okolice 1,1-1,85 m od podłogi i co najmniej około 120 cm wolnej przestrzeni przed drzwiami. To nie jest kwestia estetyki, tylko normalnego serwisu i bezpieczeństwa. Jeśli rozdzielnica ma być widoczna w strefie dziennej, często lepiej sprawdza się wersja podtynkowa; jeśli ma stać w garażu albo kotłowni, natynkowa daje więcej swobody.
| Typ obudowy | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Podtynkowa | Nowy dom, mieszkanie, reprezentacyjny korytarz | Lepsza estetyka, mniej wystaje ze ściany, łatwiej wtopić ją we wnętrze | Trzeba przewidzieć miejsce w murze i trudniej później ją rozbudować |
| Natynkowa | Garaż, kotłownia, modernizacja starszej instalacji | Łatwiejszy montaż i serwis, większa elastyczność | Bardziej widoczna i zajmuje więcej miejsca na ścianie |
Unikam montażu w łazienkach, w wilgotnych pralniach i wszędzie tam, gdzie skrzynka może pracować w trudnych warunkach bez sensownego zabezpieczenia. Najwięcej problemów zaczyna się wtedy, gdy rozdzielnicę wybiera się pod wygląd mebla, a nie pod realny dostęp. A skoro tak, przejdźmy do błędów, które widuję najczęściej.
Najczęstsze błędy przy projektowaniu i użytkowaniu
- Za mała obudowa. Potem przewody są upychane na siłę, a serwis staje się niepotrzebnie trudny.
- Jedna różnicówka dla całego domu. Wystarczy drobny problem i gaśnie wszystko naraz.
- Brak opisu obwodów. Po awarii trzeba zgadywać, co jest do czego podłączone.
- Mieszanie przewodów PE i N w nieodpowiednich miejscach. To często psuje logikę działania zabezpieczeń.
- Brak wolnych modułów. Każda późniejsza rozbudowa staje się kosztowniejsza i mniej estetyczna.
- Montaż w miejscu wilgotnym albo zbyt ciepłym. Aparatura szybciej się starzeje i bywa mniej niezawodna.
- Brak regularnego testu RCD. Przycisk TEST warto sprawdzać cyklicznie, bo to najprostsza kontrola działania.
Najczęściej nie zawodzi sama idea rozdzielnicy, tylko pośpiech na etapie projektu albo oszczędzanie na zapasie miejsca. Właśnie dlatego przed zamknięciem obudowy zawsze patrzę jeszcze raz na całość, a nie tylko na same zabezpieczenia. Ostatni krok to zostawienie instalacji gotowej na przyszłość.
Co zostawić na przyszłość, żeby instalacja nie zestarzała się za szybko
Jeśli budujesz lub modernizujesz dom, myśl o rozdzielnicy jak o zapleczu, które ma obsłużyć nie tylko dziś, ale też kolejne kilka lat. W praktyce najbardziej opłacają się trzy rzeczy: zapas miejsca, czytelny opis obwodów i porządny schemat, który zostaje po zakończeniu prac.
- Zostaw wolne moduły na kolejne urządzenia.
- Podpisz każdy obwód w prosty, zrozumiały sposób.
- Zrób zdjęcie wnętrza rozdzielnicy po zakończeniu montażu.
- Przewidź miejsce na automatykę, jeśli planujesz rolety, pompę ciepła, fotowoltaikę lub wallbox.
- Ustal z elektrykiem, które elementy warto sprawdzać okresowo, a które wymienia się przy modernizacji.
Dobrze zaprojektowana rozdzielnica nie ma zachwycać na pierwszy rzut oka. Ma być czytelna, bezpieczna i gotowa na rozbudowę, gdy dom zacznie żyć pełniej niż w dniu odbioru. To właśnie taki układ najlepiej broni się w codziennym użytkowaniu i najmniej kosztuje w dłuższej perspektywie.
