W domowej instalacji liczy się nie tylko to, co zasila urządzenia, ale też sposób prowadzenia i dobór materiału. Przewód w mieszkaniu to element, który musi jednocześnie bezpiecznie przenosić energię, nie przegrzewać się pod obciążeniem i pasować do miejsca montażu. W tym artykule porządkuję temat od podstaw: pokazuję, jakie rozwiązania stosuje się do oświetlenia, gniazd i niskich napięć, czym różnią się popularne typy oraz gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy, które trzeba wiedzieć o przewodach w domu
- Do oświetlenia najczęściej stosuje się obwody 3x1,5 mm², a do gniazd 3x2,5 mm².
- Dobór nie zależy tylko od mocy urządzeń, ale też od długości trasy, sposobu ułożenia i zabezpieczenia.
- W ścianie najwygodniej sprawdza się płaski YDYp, a na zewnątrz i w gruncie potrzebny jest kabel o innej odporności.
- W kuchni, łazience i przy dużych odbiornikach warto planować osobne obwody, a nie jedną linię „na wszystko”.
- Najczęstsze błędy to zbyt mały przekrój, chaotyczne trasy i łączenie różnych typów bez planu.
- Przy remoncie starej instalacji warto od razu sprawdzić zabezpieczenia, uziemienie i stan puszek, bo sam nowy odcinek nie naprawi całego układu.
Jak rozumieć przewody w instalacji domowej
W domu spotykasz dwa główne światy: zasilanie 230 V oraz instalacje niskoprądowe, które prowadzą sygnał do internetu, alarmu, wideodomofonu albo sterowania automatyką. W praktyce najczęściej patrzę na cztery parametry: przekrój, liczbę żył, rodzaj izolacji i miejsce ułożenia. To właśnie one decydują, czy dany element nadaje się pod tynk, do peszla, na zewnątrz albo do puszki.
W polskich domach i mieszkaniach standardem pozostaje miedź, bo dobrze znosi wieloletnią pracę i jest wygodna montażowo. W projekcie instalacji nie kieruję się nazwą handlową „na oko”, tylko tym, jakie obciążenie ma przenieść linia i gdzie będzie pracować. Inaczej traktuję obwód oświetlenia, inaczej gniazda w kuchni, a jeszcze inaczej skrętkę do sieci domowej.
W praktyce największy błąd pojawia się wtedy, gdy całą instalację planuje się po zakupie mebli i sprzętu. Ja robię odwrotnie: najpierw układ pomieszczeń i wyposażenie, potem trasy, a dopiero na końcu osprzęt. Dzięki temu nie trzeba później dokładać przedłużaczy, rozgałęziaczy i prowizorek.
Skoro wiadomo już, co w domu naprawdę przenosi energię i sygnał, można przejść do doboru przekroju oraz rodzaju do konkretnego obwodu.
Jak dobrać przekrój i rodzaj do konkretnego obwodu
W budynku nie dobiera się przekroju „na oko”. W praktyce liczą się trzy rzeczy: spodziewane obciążenie, długość trasy i sposób ułożenia. Im dłuższa linia i im większy pobór mocy, tym większe ryzyko spadku napięcia oraz nagrzewania, więc bezpieczny wybór często oznacza nieco grubsze żyły niż minimum z katalogu. W projektowaniu instalacji opieram się na rodzinie norm PN-HD 60364, bo to one porządkują dobór oprzewodowania, ochronę i warunki montażu.
| Zastosowanie | Najczęstszy przekrój lub typ | Co warto wiedzieć |
|---|---|---|
| Oświetlenie | 3x1,5 mm² | Wystarcza dla typowych opraw LED i klasycznych lamp, ale nie powinno obsługiwać ciężkich odbiorników. |
| Gniazda ogólne | 3x2,5 mm² | Daje większy zapas dla odkurzacza, czajnika, żelazka i małego AGD. |
| Duże odbiorniki kuchenne | 4 lub 6 mm² | Przy płycie, piekarniku albo innych mocnych urządzeniach przekrój rośnie wraz z mocą i długością trasy. |
| Instalacje niskoprądowe | Skrętka, przewody sygnałowe, światłowód | Tu liczy się tłumienie, ekranowanie i odporność na zakłócenia, a nie obciążenie prądowe. |
| Trasy zewnętrzne | Dobierany do warunków kabel instalacyjny | Na zewnątrz i w gruncie potrzebna jest większa odporność na wilgoć, UV i uszkodzenia mechaniczne. |
W typowych mieszkaniach obwody oświetleniowe zabezpiecza się zwykle wyłącznikiem B10, a gniazdowe B16, ale finalny dobór zawsze wynika z projektu. Praktyczny przykład jest prosty: czajnik 2000 W i mikrofalówka 1200 W na jednym obwodzie to już blisko 3200 W obciążenia. Sam fakt, że wszystko jeszcze działa, nie oznacza, że instalacja ma dobry zapas na dłuższą pracę.
Nie ma też sensu patrzeć wyłącznie na cenę metra. Grubsza linia to czasem niewielka różnica w koszcie materiału, a ogromna różnica w komforcie użytkowania i bezpieczeństwie całego układu. Gdy przekrój i przeznaczenie są już jasne, najłatwiej ocenić różnice między popularnymi typami stosowanymi w domu.
Rodzaje stosowane w domu i czym się różnią
Tu najłatwiej o nieporozumienie, bo nazwy handlowe brzmią podobnie, a zastosowania bywają zupełnie inne. Ja patrzę przede wszystkim na to, czy dany typ ma pracować pod tynkiem, w peszlu, w rozdzielnicy, na zewnątrz czy w instalacji sygnałowej.
| Typ | Najczęstsza rola | Plusy | Na co uważać |
|---|---|---|---|

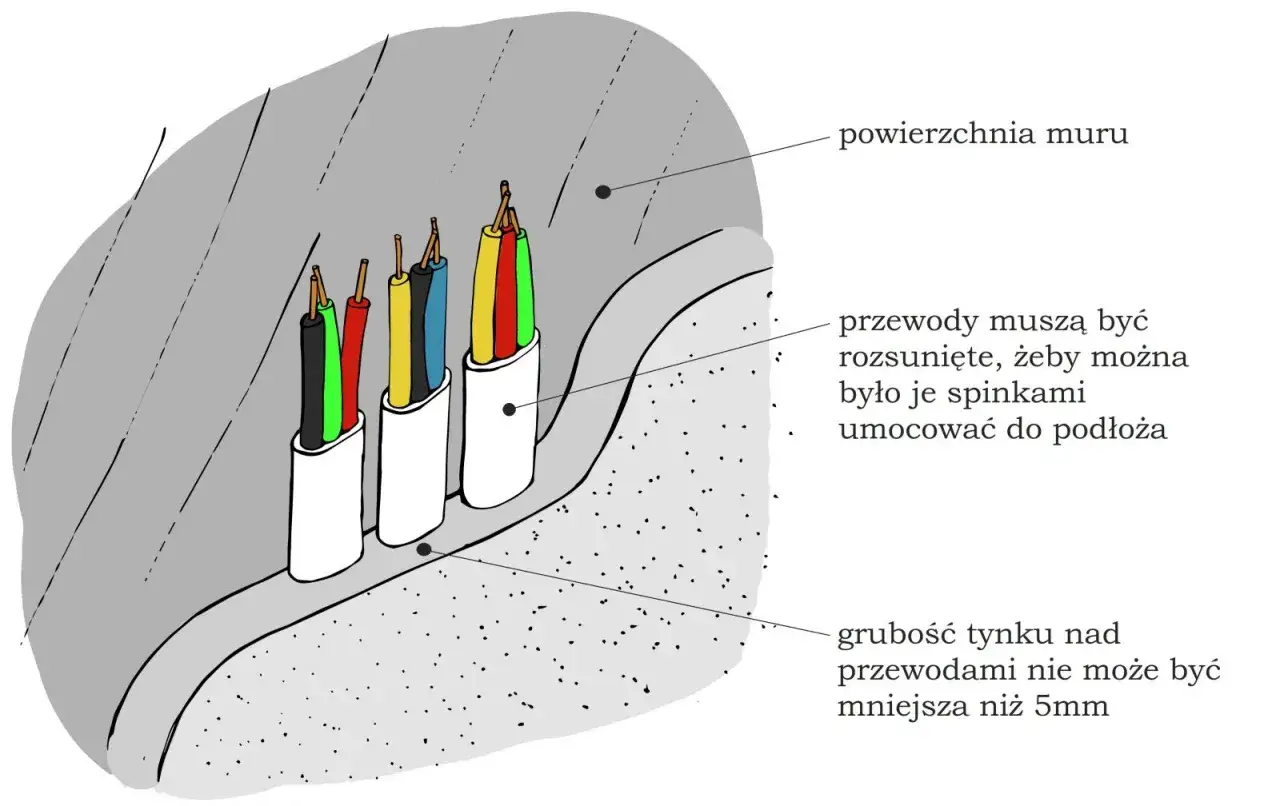

| YDYp | Podtynkowe obwody oświetlenia i gniazd | Płaski, łatwo go ukryć w ścianie, wygodny przy remoncie | Nie lubi przypadkowego zaginania i uszkodzeń mechanicznych |
| YDY | Instalacje wewnętrzne prowadzone w rurkach, kanałach lub peszlu | Dobry kompromis między trwałością a montażem | W ścianie bywa mniej wygodny niż płaski wariant |
| DY | Rozdzielnice, puszki, połączenia wewnętrzne | Sztywny, prosty przy pracy w osprzęcie | Nie jest to wybór do luźnego prowadzenia bez planu |
| LgY | Połączenia wymagające elastyczności, np. w aparaturze i szafkach | Łatwo się układa, dobrze znosi ruch i ciasne miejsca | Wymaga poprawnego zakończenia i porządnego montażu końcówek |
| YKY | Trasy zewnętrzne i prowadzenie w gruncie | Odporność na warunki atmosferyczne i uszkodzenia | To rozwiązanie do innych warunków niż typowa ściana w mieszkaniu |
| Skrętka U/UTP lub FTP | Internet, monitoring, wideodomofon, sieć domowa | Praca z sygnałem, mniejsze zakłócenia przy właściwym doborze | Nie zastępuje obwodu zasilającego |
YDYp wybiera się wtedy, gdy liczy się estetyka i szybki montaż pod tynkiem, a YKY wtedy, gdy trasa wychodzi poza wnętrze i ma pracować w trudniejszych warunkach. Ten podział robi większą różnicę niż sama cena metra materiału.
W praktyce sygnałowe i zasilające odcinki trzeba oddzielać również dlatego, że inaczej rośnie ryzyko zakłóceń albo przypadkowego uszkodzenia podczas wiercenia. To dobry moment, żeby przejść od samych typów do zasad prowadzenia tras w budynku.
Jak prowadzić instalację, żeby była bezpieczna i estetyczna
W dobrze zaplanowanym domu przewody nie błąkają się po ścianach. Prowadzi się je w logicznych strefach, zwykle pionowo i poziomo względem punktów, dzięki czemu później łatwiej trafić w trasę podczas wiercenia albo modernizacji. To jednocześnie estetyka i praktyka, nie tylko kwestia porządku.
- Trasy główne planuję od rozdzielnicy do punktów końcowych, bez niepotrzebnych połączeń po drodze.
- W kuchni i łazience rozdzielam odbiorniki o większym poborze na osobne obwody, zamiast dokładać wszystko do jednej linii.
- Przewody sygnałowe prowadzę osobno od zasilających, bo ogranicza to zakłócenia i ułatwia serwis.
- W miejscach narażonych na wilgoć i zachlapanie stosuję osprzęt o odpowiednim stopniu ochrony oraz dbam o dodatkowe zabezpieczenia, w tym wyłącznik różnicowoprądowy 30 mA.
- Nie ukrywam złączek w miejscu, do którego po tynkowaniu nie będzie dostępu. Puszka ma być dostępna, a nie „na wieczność”.
- Przy przejściach przez ściany i stropy chronię trasę przed przetarciem i naprężeniem, bo to właśnie tam najczęściej zaczynają się późniejsze usterki.
Jeśli remont obejmuje salon albo sypialnię, od razu warto zaplanować gniazda przy telewizorze, łóżku, biurku i przy podłodze pod odkurzacz. Bardzo często widzę potem to samo: za mało punktów i za dużo przedłużaczy. Oszczędność na etapie projektu szybko wraca w postaci codziennej niewygody.
Warto też pamiętać, że ściana nie wybacza przypadkowych tras. Gdy prowadzenie jest chaotyczne, każda późniejsza półka, lampa albo obraz stają się loterią. Dlatego dobrze narysowany plan instalacji ma realną wartość także po latach.
Skoro trasy są już uporządkowane, najłatwiej zobaczyć, jakie błędy naprawdę psują całą robotę.
Najczęstsze błędy przy remoncie i ich skutki
Najdroższe pomyłki rzadko wyglądają spektakularnie na początku. Zwykle są banalne: trochę za cienki przekrój, za mało obwodów, za dużo połączeń w jednej puszce albo brak planu pod przyszłe urządzenia. Problemy wychodzą dopiero wtedy, gdy włączysz kilka odbiorników naraz i instalacja zaczyna pracować na granicy.
- Zbyt mały przekrój prowadzi do nagrzewania, spadków napięcia i szybszego zużycia osprzętu.
- Jeden obwód do wszystkiego kończy się wybiciem zabezpieczenia w najmniej wygodnym momencie, zwykle przy kuchennym sprzęcie.
- Mieszanie starych i nowych materiałów bez sprawdzenia połączeń bywa źródłem przegrzewania oraz słabego kontaktu.
- Ukrywanie złączek w niedostępnych miejscach utrudnia naprawę i zwiększa ryzyko awarii po latach.
- Prowadzenie trasy „na skróty” sprawia, że później nie wiesz, gdzie wiercić i gdzie szukać uszkodzenia.
- Brak planu pod przyszłe wyposażenie oznacza dokładanie listew, rozgałęziaczy i prowizorycznych zasileń.
Najbardziej zdradliwy błąd polega na tym, że instalacja na pierwszy rzut oka działa poprawnie. Potem dochodzi nowy czajnik, płyta, klimatyzacja albo dodatkowy monitor i okazuje się, że cały układ był policzony zbyt optymistycznie. W praktyce lepiej zostawić zapas teraz niż kuć ściany drugi raz.
To prowadzi do ostatniej ważnej kwestii: kiedy wymiana staje się koniecznością, a nie tylko ulepszeniem.
Kiedy wymienić starą instalację i co sprawdzić przed zakupem
Jeżeli w mieszkaniu pracuje stara instalacja dwuprzewodowa, aluminiowa albo z wyraźnie zużytą izolacją, ja nie traktuję remontu kosmetycznie. Taki układ zwykle wymaga szerszej modernizacji niż samo dołożenie kilku nowych odcinków. Sam świeży fragment nie naprawi słabych punktów w rozdzielnicy, puszkach ani przy gniazdach.
Na wymianę lub gruntowny przegląd szczególnie wskazują: częste zadziałania zabezpieczeń, ciepłe gniazda, przebarwienia wokół osprzętu, brak przewodu ochronnego, wyraźnie kruchy płaszcz lub konieczność używania wielu przedłużaczy. Jeśli do tego dochodzi przebudowa kuchni albo łazienki, decyzja jest zwykle prosta, bo modernizacja i tak wymaga nowych obwodów.
- Sprawdź, ile realnie potrzebujesz punktów zasilania, zanim kupisz osprzęt.
- Zweryfikuj, czy planowane urządzenia mają osobne linie, zwłaszcza sprzęt kuchenny i grzewczy.
- Oceń stan rozdzielnicy, zabezpieczeń i miejsca na dodatkowe moduły.
- Zapisz przebieg tras i zrób zdjęcia przed zakryciem tynkiem lub zabudową.
- Uwzględnij internet, telewizję, domofon i sterowanie roletami, jeśli remont robisz kompleksowo.
Przy obwodach 230 V nie pracuje się na domysłach. Jeśli coś budzi wątpliwości co do oznaczeń żył, zabezpieczeń albo pomiarów, lepiej zlecić to elektrykowi z odpowiednimi uprawnieniami. W praktyce największą różnicę robi nie sam zakup materiału, ale dobre rozpisanie całej instalacji. Gdy planujesz z głową, materiały dobiera się szybciej, montaż jest czystszy, a późniejsze poprawki zdarzają się dużo rzadziej.
Jeśli masz przed sobą remont, zacznij od mapy punktów, a dopiero potem wybieraj konkretny typ i przekrój. To najprostszy sposób, żeby instalacja była bezpieczna, estetyczna i przygotowana na to, jak dom naprawdę będzie używany.
