Dobór zabezpieczenia dla obwodów gniazd nie sprowadza się do jednego numeru z rozdzielnicy. W praktyce liczą się przekrój przewodów, stan instalacji, charakter obciążenia i to, czy gniazda mają zasilać zwykłe sprzęty, grzejniki albo urządzenia wentylacyjne. W tym artykule pokazuję, kiedy standardem jest B16, kiedy lepiej myśleć o B10 lub C16 i czego nie robić, jeśli chcesz uniknąć przegrzewania przewodów oraz niepotrzebnych zadziałań.
Najczęściej wygrywa B16, ale obwód trzeba czytać w całości
- W nowych domowych obwodach gniazd najczęściej spotyka się B16 przy miedzi 3x2,5 mm².
- Amperaż zabezpieczenia musi pasować do przewodu, gniazd i sposobu ułożenia instalacji, a nie tylko do mocy urządzeń.
- Przy grzejnikach, osuszaczach i wentylacji znaczenie ma nie tylko pobór mocy, ale też prąd rozruchowy i czas pracy.
- W większości obwodów gniazd sens ma RCD 30 mA, zwykle typu A.
- Zmiana samego bezpiecznika bez pomiarów bywa błędem, nie rozwiązaniem.
Najczęściej wchodzi w grę B16, ale nie traktuję go jak automatu

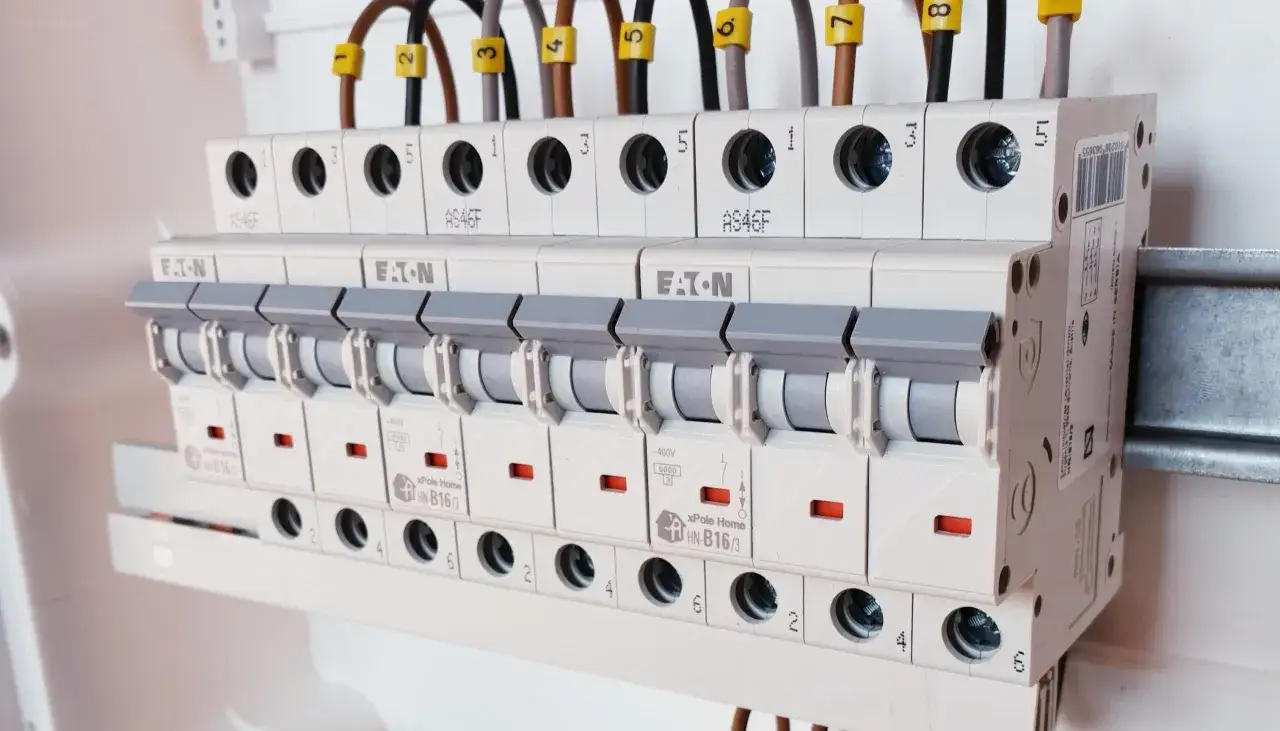

W potocznym języku mówi się „bezpiecznik”, ale w nowych instalacjach chodzi zwykle o wyłącznik nadprądowy, czyli aparat, który chroni przewody przed przeciążeniem i zwarciem. Dla typowych obwodów gniazd w mieszkaniu lub domu najczęściej spotkasz B16, zwłaszcza gdy obwód jest wykonany miedzią 3x2,5 mm² i zasila zwykłe gniazda ogólnego przeznaczenia.
To jednak nie jest odpowiedź bezwarunkowa. B16 daje przy 230 V około 3,68 kW mocy teoretycznej, ale ja nie planowałbym długotrwałej pracy na pełnym limicie. W praktyce lepiej zostawić zapas, bo realne warunki pracy instalacji rzadko są laboratoryjne. Jeżeli obwód ma zasilać wyłącznie lekkie odbiorniki, B16 jest rozsądnym punktem wyjścia. Jeśli jednak w grę wchodzą stare przewody, nieznany przekrój albo duże obciążenia, samo „podniesienie amperażu” może zrobić więcej szkody niż pożytku.
Jeśli obwód ma zasilać gniazda ogólne, B16 jest najczęstszym wyborem, ale nie wolno go dobierać w oderwaniu od przewodów i sposobu użytkowania. Żeby nie zgadywać, trzeba sprawdzić kilka parametrów instalacji, bo to one decydują o tym, czy dane zabezpieczenie faktycznie pasuje.
Od czego naprawdę zależy dobór zabezpieczenia
Ja zaczynam od obwodu, nie od samego gniazdka. Ten sam wyłącznik może być poprawny w jednym mieszkaniu i zupełnie nietrafiony w innym, jeśli zmienia się długość przewodów, materiał żył albo sposób eksploatacji. Najważniejsze są cztery rzeczy: przekrój i materiał przewodu, sposób ułożenia instalacji, rzeczywiste obciążenie oraz to, czy zabezpieczenie ma współpracować z innymi elementami ochrony.
| Parametr | Dlaczego ma znaczenie | Na co zwracam uwagę |
|---|---|---|
| Przekrój i materiał przewodu | To przewód ma wytrzymać prąd, a nie samo gniazdo. | W obwodach gniazd najczęściej spotyka się miedź 3x2,5 mm²; starsze aluminium wymaga ostrożniejszej oceny. |
| Sposób ułożenia | Przewód w ociepleniu, w wiązce lub w ciepłej ścianie oddaje ciepło gorzej. | Im trudniejsze warunki chłodzenia, tym większe ryzyko przegrzania przy tym samym prądzie. |
| Długość obwodu | Na długiej trasie rośnie spadek napięcia i znaczenie impedancji pętli zwarcia. | Przy dłuższych odcinkach nie zakładaj z góry, że standardowy wybór będzie nadal poprawny. |
| Rodzaj odbiorników | Grzejniki, osuszacze, rekuperacja i silniki zachowują się inaczej niż telewizor czy lampka. | Urządzenia z rozruchem potrafią chwilowo pobierać znacznie większy prąd. |
| Ochrona różnicowoprądowa | W obwodach gniazd standardem jest dziś ochrona 30 mA. | W praktyce najczęściej wybieram RCD typu A, bo lepiej pasuje do nowoczesnych urządzeń elektronicznych. |
Warto też pamiętać, że zabezpieczenie nie może być „silniejsze” niż najsłabszy element toru zasilania. Jeśli gniazda mają oznaczenie 16 A, a przewód lub sposób montażu budzi wątpliwości, podnoszenie wartości wyłącznika nie poprawi bezpieczeństwa. Gdy te elementy się zgadzają, można sensownie przejść do charakterystyki B albo C, a to najlepiej widać na konkretnych oznaczeniach.
Jak czytać oznaczenia B, C i ampery
Same ampery mówią tylko o prądzie znamionowym. Litera B albo C opisuje charakterystykę zadziałania, czyli to, jak szybko wyłącznik reaguje na prądy zwarciowe i chwilowe skoki obciążenia. To ważne, bo wielu użytkowników myli większą tolerancję na rozruch z możliwością bezpiecznego przeciążania obwodu.
Ja tłumaczę to tak: B16 i C16 mają ten sam prąd znamionowy 16 A, ale C16 znosi wyższy prąd chwilowy, zanim zadziała. Nie oznacza to, że C16 „daje więcej mocy” w sensie trwałego obciążenia. Jeśli przewód i gniazda są dobrane na 16 A, to nadal obowiązuje ten sam limit.
| Oznaczenie | Co oznacza w praktyce | Kiedy ma sens |
|---|---|---|
| B10 | 10 A, szybsza reakcja na przeciążenie i zwarcie. | Lekkie obwody, część instalacji oświetleniowych, miejsca z małym zapotrzebowaniem. |
| B16 | 16 A, najczęstszy wybór dla gniazd ogólnego przeznaczenia. | Standardowe obwody gniazd w mieszkaniu i domu, gdy instalacja jest wykonana poprawnie. |
| C16 | 16 A, ale pozwala na wyższe prądy rozruchowe bez natychmiastowego zadziałania. | Urządzenia z silnikami, część wentylacji, niektóre zasilacze i urządzenia z wyraźnym rozruchem, po obliczeniach. |
W praktyce różnica między B i C ma znaczenie tam, gdzie pojawia się krótki, wysoki impuls prądowy. W obwodach gniazd zwykłych B16 jest bezpiecznym i najczęściej stosowanym punktem odniesienia, ale w instalacjach z rekuperacją, wentylatorami lub niektórymi urządzeniami grzewczymi trzeba patrzeć szerzej niż tylko na samą literę na obudowie. To właśnie te przykłady najłatwiej prowadzą do błędów przy doborze zabezpieczenia.
Gdy gniazda zasilają grzejniki i wentylację, obciążenie potrafi zaskoczyć
W kategorii ogrzewania i wentylacji temat jest bardziej praktyczny niż teoretyczny. Pojedynczy grzejnik przenośny o mocy 2000 W pobiera około 8,7 A przy 230 V, więc sam z siebie zwykle nie przekracza możliwości B16. Problem zaczyna się wtedy, gdy do tego samego obwodu podłączysz drugi grzejnik, czajnik, odkurzacz albo osuszacz powietrza. Dwa urządzenia po 2000 W to już około 17,4 A, czyli więcej niż wytrzyma typowy obwód gniazdowy.
Właśnie dlatego przy ogrzewaniu elektrycznym lub wentylacji mechanicznej nie patrzę wyłącznie na moc jednego sprzętu. Liczy się też to, czy urządzenie pracuje chwilowo, czy wiele godzin bez przerwy. Termowentylator, grzejnik olejowy, osuszacz czy niektóre jednostki wentylacyjne potrafią długo trzymać wysoki pobór prądu, a to szybciej obciąża instalację niż krótkie użycie miksera czy laptopa.
| Urządzenie | Czy zwykły obwód gniazd wystarczy | Co zwykle robię |
|---|---|---|
| Grzejnik przenośny 1500-2000 W | Tak, jeśli jest sam albo obwód ma zapas. | Sprawdzam, czy na tej samej linii nie pracują inne mocne odbiorniki. |
| Termowentylator | Często tak, ale bywa wrażliwy na spadki napięcia i przeciążenie obwodu. | Unikam współdzielenia z innymi urządzeniami grzewczymi. |
| Osuszacz powietrza | Zwykle tak, choć ważny jest czas pracy. | Patrzę na prąd ciągły, nie tylko na moc znamionową. |
| Rekuperacja z grzałką | Często nie powinna wisieć na zwykłym obwodzie gniazd. | Preferuję osobny obwód i dokładne sprawdzenie danych producenta. |
| Wentylator łazienkowy | Tak, bo pobór mocy jest niewielki. | Skupiam się bardziej na ochronie różnicowoprądowej i poprawnym montażu niż na samym amperażu. |
Jeżeli ten sam obwód ma zasilać kilka takich urządzeń naraz, problemem nie jest już sam bezpiecznik, tylko zbyt duże obciążenie całej linii. Wtedy lepszym rozwiązaniem bywa wydzielenie osobnego obwodu niż dalsze eksperymenty z wartością zabezpieczenia.
Najczęstsze błędy przy zmianie zabezpieczenia
Najprostszy błąd to myślenie, że jeśli zabezpieczenie wybija, to trzeba je „wzmocnić”. W praktyce wyłącznik bardzo często sygnalizuje nie za małą wartość, tylko zły podział obwodów, zużyte połączenie, uszkodzony przewód albo zbyt duże obciążenie. Samo podniesienie amperażu może tylko przesunąć problem i zwiększyć ryzyko grzania przewodów.
- Wymiana B10 na B16 bez sprawdzenia przewodów - jeśli instalacja jest stara albo aluminiowa, to nie jest bezpieczny skrót.
- Zakładanie C16 „na wszelki wypadek” - charakterystyka C nie służy do maskowania przeciążonego obwodu.
- Mieszanie gniazd z oświetleniem i grzaniem - taki układ szybciej doprowadza do przeciążeń i trudniej go czytać diagnostycznie.
- Ignorowanie RCD 30 mA - w obwodach gniazd to dziś jeden z podstawowych elementów ochrony, nie opcjonalny dodatek.
- Opieranie się na przedłużaczach - szczególnie przy grzejnikach i wentylatorach to częsty powód kłopotów, bo słabszy jest nie tylko wyłącznik, ale też sam osprzęt po drodze.
Najbardziej niebezpieczna jest sytuacja, w której instalacja działa „jakoś”, więc nikt nie szuka przyczyny zadziałań. Ja wolę takie awarie traktować jak sygnał do diagnostyki, a nie pretekst do wymiany jednego elementu na większy. Z tego powodu przed zmianą zabezpieczenia zawsze sprawdzam sam obwód, nie tylko jego nazwę w rozdzielnicy.
Co sprawdzić przed podniesieniem wartości zabezpieczenia
Zanim cokolwiek zmienisz, trzeba odpowiedzieć na kilka prostych pytań. Nie są one akademickie, tylko praktyczne, bo od nich zależy, czy obwód po modyfikacji będzie bezpieczny i użyteczny. Jeśli chcesz podejść do tematu rozsądnie, sprawdź to po kolei.
- Odczytaj przekrój i materiał przewodu. W obwodach gniazd najczęściej spotyka się miedź 3x2,5 mm²; przy innych wartościach nie zakładaj niczego z góry.
- Sprawdź, jakie gniazda są zamontowane. Osprzęt zwykle ma oznaczenie 16 A, ale starsze elementy mogą mieć niższe dopuszczalne obciążenie.
- Policz realne obciążenie w watach. Dla przeliczenia użyj prostego wzoru: ampery = waty / 230.
- Zbadaj, czy obwód zasila urządzenia o dużym poborze ciągłym. Grzejniki, osuszacze i część wentylacji są tu ważniejsze niż RTV czy ładowarki.
- Poproś elektryka o pomiar impedancji pętli zwarcia i sprawdzenie RCD. Impedancja pętli zwarcia to po prostu „droga” prądu w czasie zwarcia; jeśli jest zbyt duża, zabezpieczenie może nie odłączyć zasilania wystarczająco szybko.
Jeśli po tych krokach wszystko się zgadza, wtedy można mówić o zmianie wyłącznika nadprądowego bez zgadywania. Jeśli nie, lepszą odpowiedzią będzie wydzielenie nowego obwodu, a nie zwiększanie amperażu na siłę. Właśnie dlatego przy obwodach gniazd nie myślę o „mocniejszym bezpieczniku”, tylko o poprawnie zaprojektowanej całości.
Dobrze dobrany obwód gniazd to nie tylko amperaż
Na pytanie, jaki bezpiecznik do gniazdek, odpowiadam najczęściej: B16 dla standardowego obwodu gniazd, ale dopiero po sprawdzeniu przewodów, obciążenia i ochrony różnicowoprądowej. W prostych instalacjach to rozwiązanie sprawdza się najlepiej, natomiast przy ogrzewaniu i wentylacji trzeba uważać na długą, ciągłą pracę oraz na odbiorniki z prądem rozruchowym.
Jeśli chcesz podejść do tematu bez ryzyka, trzymaj się trzech zasad: nie zwiększaj zabezpieczenia bez pomiarów, nie mieszaj w jednym obwodzie zbyt wielu mocnych odbiorników i nie ignoruj stanu starej instalacji. W dobrze zaprojektowanym domu gniazda mają działać wygodnie, ale przede wszystkim bezpiecznie, także wtedy, gdy zimą włączasz grzejnik albo wentylację pracującą przez wiele godzin.
