Najprostszy montaż lampy pod sufitem bywa też tym, w którym najłatwiej popełnić kosztowny błąd. W tym artykule pokazuję, jak bezpiecznie podejść do podłączenia żyrandola przy trzech przewodach z sufitu, jak rozpoznać L, N i PE oraz co zrobić, gdy kolory nie zgadzają się z tym, czego się spodziewasz. Dorzucam też praktyczne wskazówki z perspektywy wnętrzarskiej: kiedy lampa powinna mieć luz na przewodach, a kiedy lepiej od razu wezwać elektryka.
Najważniejsze zasady przed montażem lampy
- Wyłącz zasilanie w rozdzielni, a nie tylko sam włącznik przy ścianie.
- Przy trzech przewodach z sufitu najczęściej masz układ L, N i PE, ale w starszych instalacjach nie warto ufać kolorom bez sprawdzenia.
- Jeśli oprawa ma metalową obudowę, przewód ochronny jest ważny dla bezpieczeństwa, a nie „na wszelki wypadek”.
- Gdy lampa ma więcej przewodów niż sufit, zwykle łączy się przewody o tej samej funkcji razem, a nie „na chybił trafił”.
- Przy instalacji bez pewnej identyfikacji przewodów lepiej użyć próbnika lub miernika niż zgadywać.
- Jeśli po montażu coś buczy, grzeje się albo działa tylko częściowo, przerywam pracę i sprawdzam połączenia od nowa.
Co oznaczają trzy przewody z sufitu
Przy trzech przewodach z sufitu najczęściej masz do czynienia z klasycznym układem jednofazowym: faza L, neutralny N i ochronny PE. W praktyce to właśnie ten wariant spotykam najczęściej w mieszkaniach i domach, w których lampa ma świecić jednym obwodem, a nie w kilku niezależnych strefach.
W Polsce kolory przewodów są od lat ustandaryzowane, ale w starszych instalacjach bywa różnie. Dlatego sama barwa izolacji nie wystarcza do pewnego rozpoznania funkcji kabla. Ja zawsze zakładam, że kolor jest wskazówką, a nie dowodem.
| Układ z sufitu | Co zwykle oznacza | Efekt przy żyrandolu |
|---|---|---|
| L, N, PE | Jedna faza, przewód neutralny i ochronny | Lampa świeci jednym obwodem, zwykle wszystkie źródła światła razem |
| Dwie fazy i N | Instalacja przygotowana pod podwójny włącznik | Możliwy podział lampy na dwie sekcje, jeśli oprawa to umożliwia |
| Kolory nietypowe lub stare | Instalacja modernizowana albo wykonana przed ujednoliceniem oznaczeń | Najpierw trzeba potwierdzić funkcję przewodów, dopiero potem łączyć lampę |
Jeżeli z sufitu wychodzą trzy przewody, ale jeden z nich jest podwójnie przełączany, możesz mieć instalację pod lampę dwusekcyjną. To już inna historia niż zwykłe podłączenie jednego obwodu, dlatego po identyfikacji przewodów przechodzę od razu do przygotowania pracy, a nie do samego skręcania kabli.
Jak przygotować miejsce pracy, żeby nie ryzykować
Zanim ruszę z montażem, wyłączam odpowiedni bezpiecznik w rozdzielni i sprawdzam brak napięcia próbnikiem albo miernikiem. Nie opieram się na samym położeniu włącznika ściennego, bo to za mało. Przy pracach pod sufitem liczy się też wygoda: stabilna drabina, suche dłonie, dobre światło i miejsce na odłożenie narzędzi.
Do takiej pracy zwykle wystarczą: wkrętak, próbnik napięcia, złączki lub kostka zaciskowa, nożyk do zdjęcia izolacji i ewentualnie taśma do oznaczenia przewodów. Z izolacji zdejmuję zazwyczaj około 8-10 mm, czyli tyle, ile potrzeba do pewnego połączenia bez pozostawiania gołej żyły na wierzchu. Jeśli oprawa ma rozbudowaną rozetę, dbam też o to, by przewody nie były w niej ściśnięte na siłę, bo złącza muszą mieć trochę miejsca, a zasilacz LED lub przewody nie powinny kisić się w wysokiej temperaturze bez żadnej przestrzeni do oddawania ciepła.
Przy cięższych żyrandolach sprawdzam jeszcze nośność mocowania. Sama elektryka to nie wszystko: metalowa oprawa i dekoracyjne ramiona ważą więcej, niż wygląda to na pierwszy rzut oka. Po tej kontroli można przejść do samego schematu połączeń.
Jak podłączyć żyrandol krok po kroku

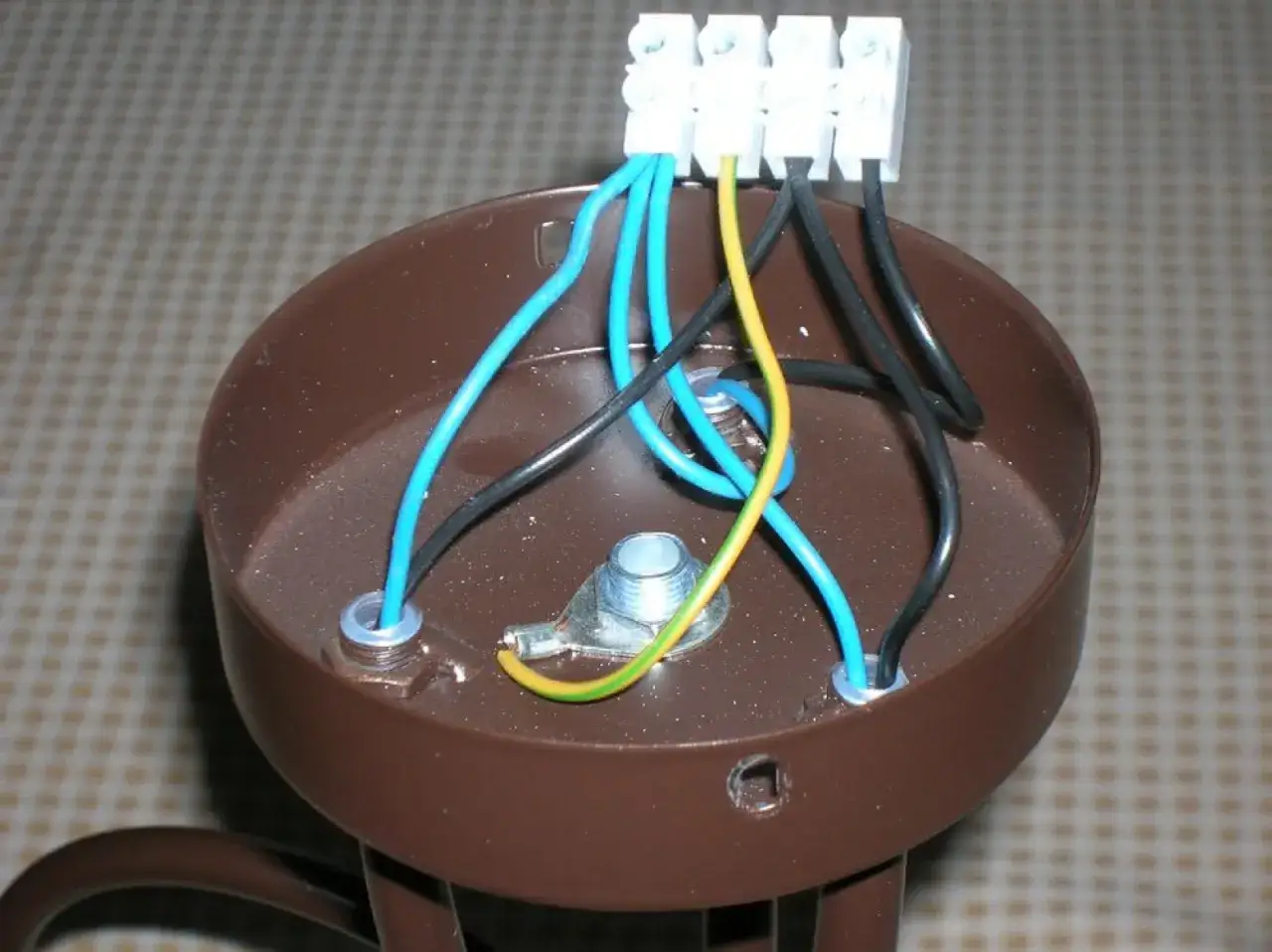

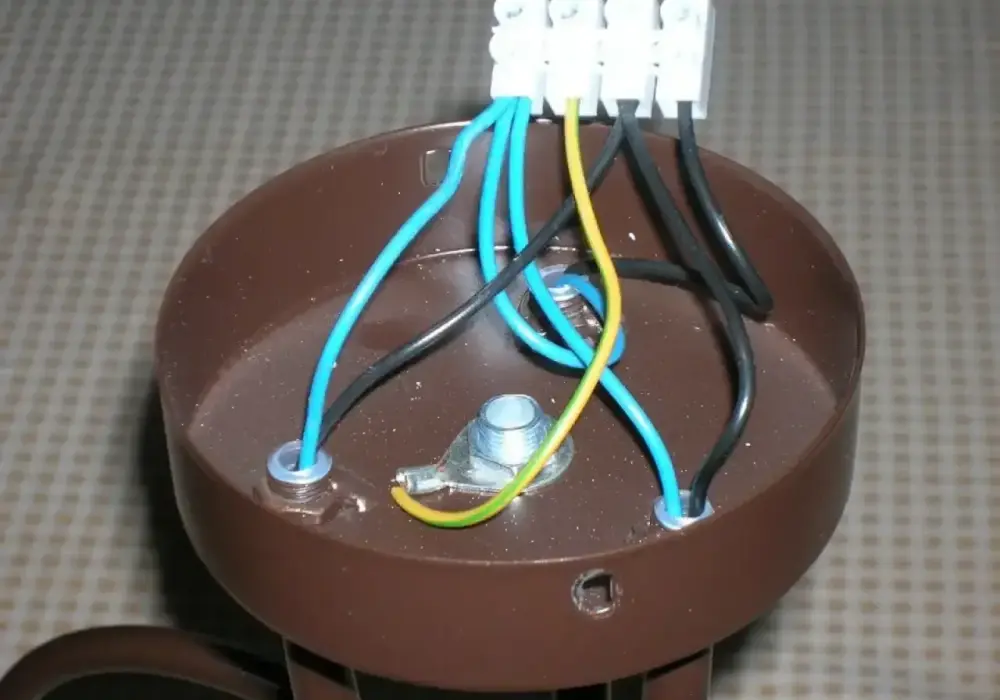

Najprostszy wariant to podłączenie lampy do układu L, N i PE, gdzie wszystkie źródła światła zapalają się jednocześnie. Jeśli żyrandol ma więcej niż trzy żyły, zwykle łączy się przewody pełniące tę samą funkcję razem, a nie pojedynczo do każdego oczka w suficie. W praktyce chodzi o logiczne sparowanie: faza do fazy, neutralny do neutralnego, ochronny do ochronnego.
- Odłącz zasilanie w rozdzielni i sprawdź, czy na przewodach nie ma napięcia.
- Rozpoznaj przewody w suficie. Brązowy, czarny lub szary to zwykle faza, niebieski to neutralny, a żółto-zielony to ochronny.
- Sprawdź oprawę. Jeśli żyrandol ma metalową konstrukcję, przewód PE jest istotny. Jeśli oprawa jest w II klasie ochronności, producent zwykle nie przewiduje podłączenia ochronnego do korpusu.
- Połącz przewody o tej samej funkcji w złączce. Najwygodniej użyć złączki sprężynowej albo solidnej kostki zaciskowej, bo oba rozwiązania trzymają przewód pewniej niż luźne skręcanie żył.
- Ułóż przewody tak, aby nie były naprężone i nie stykały się z ostrymi krawędziami rozety, czyli maskownicy przy suficie.
- Przed zamknięciem rozety włącz zasilanie na chwilę i sprawdź, czy lampa działa prawidłowo.
- Jeśli wszystko jest w porządku, wyłącz zasilanie ponownie i dopiero wtedy dokończ montaż mechaniczny.
Gdy żyrandol ma dwie sekcje świetlne, a z sufitu wychodzą dwie fazy i neutralny, można wykorzystać podwójny włącznik. W takim przypadku nie łączysz wszystkich przewodów fazowych razem, tylko rozdzielasz obwody zgodnie z konstrukcją lampy i instalacji. Jeśli jednak masz zwykły układ L, N, PE, to nie próbuję „na siłę” robić stref, bo z trzech przewodów z sufitu nie wyczaruję drugiego niezależnego obwodu.
Jakie warianty spotykam najczęściej
Najwięcej pytań pojawia się wtedy, gdy liczba przewodów w lampie nie zgadza się z liczbą przewodów w suficie. To normalne. Producent może wyprowadzić więcej żył, bo oprawa ma kilka punktów świetlnych, ale instalacja domowa i tak podaje zasilanie jednym obwodem. Wtedy wszystkie żarówki świecą razem i to jest całkowicie poprawne.
| Sytuacja | Co robić | Na co uważać |
|---|---|---|
| 3 przewody w suficie, 3 przewody w lampie | Łączyć L, N i PE odpowiednio do funkcji | Nie mylić PE z N |
| 3 przewody w suficie, 5 przewodów w lampie | Zgrupować przewody o tej samej funkcji | Jeśli lampa ma osobne sekcje, bez drugiego obwodu będą świecić razem |
| 3 przewody w suficie, lampa bez PE | Postępować zgodnie z instrukcją producenta | Nie podłączać ochronnego do neutralnego |
| Stara instalacja z nietypowymi kolorami | Sprawdzić przewody próbnikiem lub miernikiem | Nie ufać wyłącznie barwie izolacji |
Ten etap jest ważny, bo oszczędza niepotrzebnych przeróbek. Jeśli ktoś kupił żyrandol „na dwie strefy”, a ma tylko zwykły obwód w suficie, to nie problem montażowy, tylko ograniczenie instalacji. Lepiej wiedzieć to przed wieszaniem ciężkiej oprawy niż po zamknięciu rozety.
Najczęstsze błędy, przez które pojawiają się kłopoty
- Zaufanie kolorom bez sprawdzenia - w nowszej instalacji to bywa wystarczające, ale w starszej już nie.
- Łączenie PE z N - to zły skrót myślowy, który nie zastępuje prawidłowego uziemienia.
- Za mało miejsca w rozecie - ściśnięte przewody i złączki szybciej się nagrzewają i łatwiej poluzowują.
- Gołe żyły wystające zbyt daleko - zwiększają ryzyko przypadkowego zwarcia.
- Brak testu po montażu - lepiej sprawdzić lampę przed pełnym skręceniem obudowy niż po zakończeniu pracy.
- Wieszanie ciężkiej lampy tylko na przewodach - przewody nie są od tego, żeby przenosić ciężar oprawy.
- Ignorowanie odprowadzania ciepła - w zabudowanych oprawach i pod sufitami podwieszanymi to realny problem, zwłaszcza przy driverach LED.
Najczęściej poprawka jest prosta, ale bywa upierdliwa: trzeba wrócić do początku, rozpoznać przewody jeszcze raz i uporządkować połączenia. Właśnie dlatego montaż oświetlenia robię spokojnie, bez pośpiechu i bez zgadywania.
Kiedy lepiej zatrzymać się i wezwać elektryka
Są sytuacje, w których samodzielny montaż nie jest dobrym pomysłem. Jeśli przewody są stopione, kolory kompletnie nie zgadzają się z normą, instalacja jest aluminiowa albo sufit ma bardzo ograniczoną przestrzeń montażową, ryzyko rośnie szybciej niż oszczędność czasu. Podobnie traktuję oprawy bardzo ciężkie, montowane w starym stropie albo w miejscu, gdzie wcześniej już były ślady przegrzania.
- nie mam pewności, który przewód jest fazowy, mimo użycia próbnika;
- w suficie widać stare, kruche lub nadtopione izolacje;
- żyrandol ma skomplikowany układ sekcji i potrzebuje dwóch niezależnych obwodów;
- oprawa jest ciężka, a mocowanie w suficie wygląda niepewnie;
- po włączeniu bezpiecznika wyłącza się zabezpieczenie albo lampa działa tylko chwilę;
- po montażu wyczuwam zapach nagrzanej izolacji.
W takich przypadkach nie kombinuję. Jedna wizyta elektryka jest tańsza niż poprawianie uszkodzonej instalacji albo ryzykowanie porażenia. To szczególnie ważne przy starszych mieszkaniach, gdzie wygląd przewodów bywa mylący, a sama instalacja nie daje już takiego marginesu bezpieczeństwa jak nowa.
Co sprawdzić po włączeniu światła
Po zakończeniu montażu nie zamykam sprawy od razu. Zostawiam lampę włączoną na kilka minut i sprawdzam trzy rzeczy: czy wszystkie źródła światła działają, czy nic nie brzęczy oraz czy rozeta i połączenia nie robią się wyraźnie ciepłe. Przy oprawach zabudowanych i przy suficie podwieszanym to ostatnie ma znaczenie większe, niż się wydaje, bo ciepło musi mieć gdzie uciec.
Jeśli lampa działa, ale jedna sekcja nie świeci, zwykle wracam do połączeń fazowych albo neutralnych. Jeżeli wszystko świeci, ale oprawa lekko się porusza, poprawiam mocowanie mechaniczne, nie przewody. A jeśli po kilkunastu minutach wyczuwam wyraźne grzanie przy kostce lub złączce, przerywam i sprawdzam docisk żył. W dobrze wykonanym montażu nic nie powinno wymagać siłowego dociągania ani prowizorki.
Przy trzech przewodach z sufitu najważniejsze są więc trzy rzeczy: pewna identyfikacja L, N i PE, solidne połączenie oraz spokojny test przed zasłonięciem rozety. Jeśli te warunki są spełnione, montaż żyrandola jest prosty i bezpieczny, a gdy instalacja wygląda nietypowo, lepiej zatrzymać się na etapie sprawdzania niż iść dalej na domysłach.
