Najważniejsze zasady, które warto zapamiętać od razu
- Żółto-zielony to przewód ochronny PE i w nowych instalacjach nie służy do niczego innego.
- Niebieski oznacza neutralny N, a w nowych układach nie powinien być użyty jako faza.
- Brązowy, czarny i szary to żyły fazowe L, ale konkretny układ faz trzeba potwierdzić pomiarem.
- Stare instalacje mogą mieć czerwone, białe lub inne niestandardowe oznaczenia, więc sam kolor nie wystarcza.
- Przed pracą wyłącz zasilanie i sprawdź brak napięcia testerem, nie „na oko”.

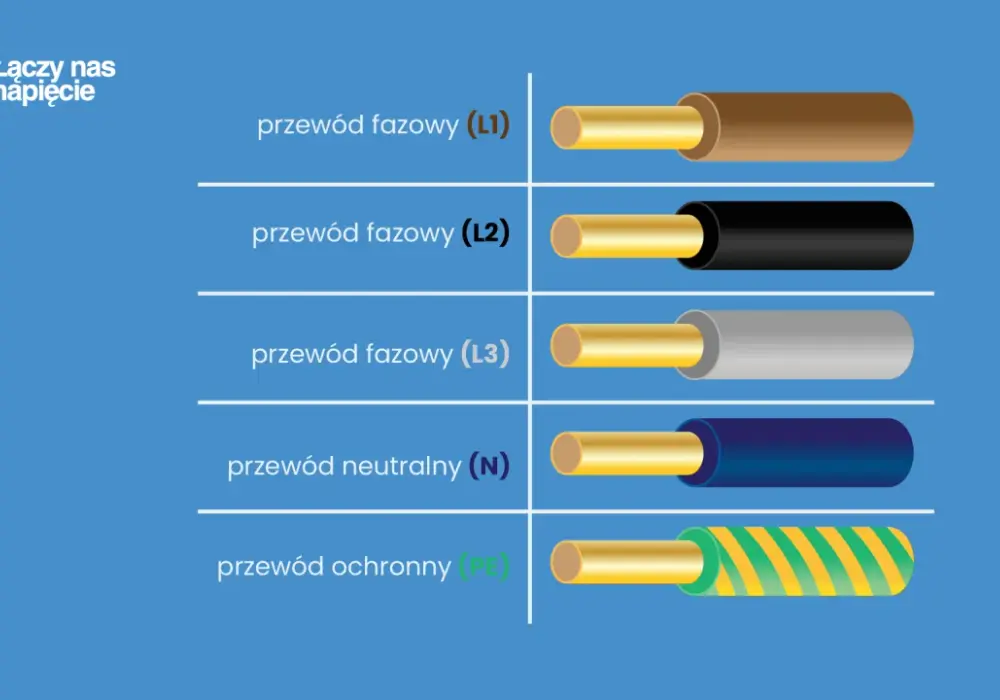

Jak odczytywać barwy przewodów w nowej instalacji
W nowej instalacji najprostsza zasada brzmi: żółto-zielony to ochrona, niebieski to neutralny, a brązowy, czarny lub szary to żyły robocze pod napięciem. Taki układ porządkuje pracę i zmniejsza ryzyko pomyłki, ale ja zawsze przypominam, że kolor mówi o funkcji, a nie o stanie przewodu czy poprawności całego obwodu.
| Barwa przewodu | Oznaczenie | Znaczenie w praktyce |
|---|---|---|
| Żółto-zielony | PE | Przewód ochronny, który ma odprowadzić niebezpieczne napięcie na obudowę lub do uziemienia. |
| Niebieski | N | Przewód neutralny, zamykający obwód i łączony z odpowiednim zaciskiem urządzenia. |
| Brązowy, czarny, szary | L | Przewody fazowe, czyli te, które prowadzą napięcie do odbiornika. |
PE ma chronić przed porażeniem, N zamyka obwód, a L prowadzi napięcie do odbiornika. Jeśli na schemacie widzisz te oznaczenia, najpierw sprawdź zaciski urządzenia, a dopiero potem sięgaj po śrubokręt. Dopiero ten podstawowy podział pozwala sensownie przejść do obwodu jednofazowego, bo tam najłatwiej pomylić rolę niebieskiego przewodu.
W instalacji jednofazowej liczy się prosty podział na L, N i PE
W jednofazowym obwodzie domowym, czyli tam gdzie masz typowe gniazdka 230 V i większość oświetlenia, najczęściej spotkasz trzy żyły: fazę L, neutralny N i ochronny PE. Dla użytkownika ważne jest nie tylko to, jak wyglądają na papierze, ale też to, co faktycznie dzieje się przy podłączeniu lampy, gniazda albo włącznika.
| Żyła | Jak ją rozpoznać | Co robi w praktyce |
|---|---|---|
| L | Najczęściej brązowa, czarna albo szara | Doprowadza napięcie do urządzenia; zwykle to tę żyłę rozłącza włącznik. |
| N | Zawsze niebieska w nowych instalacjach | Stanowi drogę powrotną dla prądu i łączy się z odpowiednim zaciskiem neutralnym. |
| PE | Żółto-zielona | Zabezpiecza obudowę i użytkownika; jest szczególnie ważna przy metalowych oprawach i gniazdach z bolcem. |
W praktyce najczęściej widzę trzy scenariusze: lampę sufitową, gniazdo w pokoju i prosty osprzęt w łazience. W lampie z metalową obudową przewód ochronny nie jest dodatkiem „na wszelki wypadek”, tylko realnym elementem ochrony. W gnieździe z bolcem jego brak może oznaczać po prostu starszy układ, ale nie zwalnia to z ostrożności. Jeśli oprawa ma klasę II i nie przewidziano w niej zacisku ochronnego, PE nie podłącza się do obudowy, ale to zawsze trzeba sprawdzić w instrukcji producenta. Gdy ten podział jest jasny, łatwiej zrozumieć, co zmienia się w układzie trójfazowym.

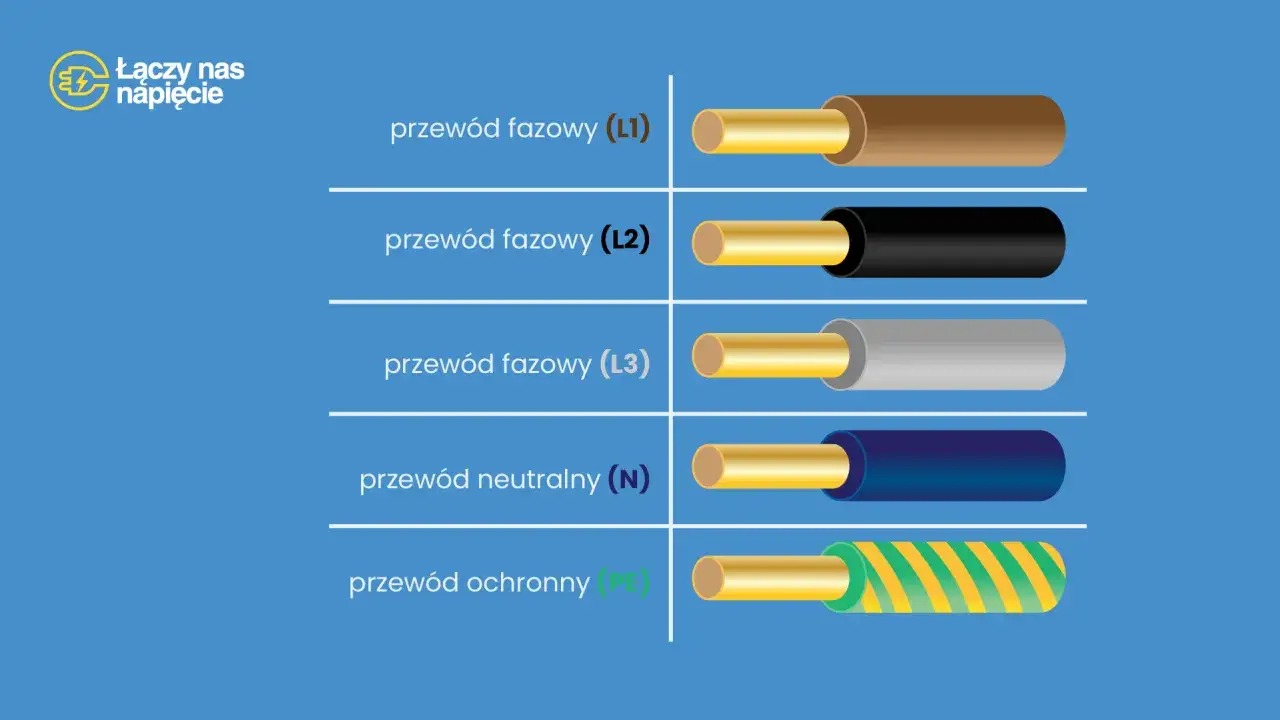

W instalacji trójfazowej liczy się nie tylko kolor
Przy trzech fazach pojawia się więcej żył roboczych, a wraz z nimi większa szansa na pomyłkę przy podłączaniu płyty indukcyjnej, piekarnika, pompy ciepła albo innego mocniejszego odbiornika. Brązowy, czarny i szary oznaczają żyły fazowe, ale sama barwa nie mówi jeszcze, która z nich jest L1, L2 czy L3, bo kolejność ustala projekt i sposób podłączenia.
| Barwa | Typowa rola | Na co uważać |
|---|---|---|
| Brązowy | Faza | Jest jedną z żył roboczych, ale nie zakładaj z góry konkretnej kolejności faz. |
| Czarny | Faza | Może pracować jako L2 albo L3 zależnie od projektu i miejsca w obwodzie. |
| Szary | Faza | Również należy do grupy przewodów fazowych i bywa używany w wielożyłowych kablach instalacyjnych. |
| Niebieski | N | Neutralny zwykle jest wspólny dla obwodu, ale w urządzeniach trójfazowych trzeba sprawdzić schemat zacisków. |
| Żółto-zielony | PE | Przewód ochronny pozostaje przewodem ochronnym niezależnie od liczby faz. |
W praktyce ważniejsze od samej barwy bywa to, czy producent urządzenia wymaga konkretnego układu zacisków, mostków i zasilania. W części sprzętów kierunek faz nie ma znaczenia, ale przy napędach, automatyce i niektórych urządzeniach z silnikiem kolejność może już robić różnicę. Dlatego przy trójfazie nie polegam wyłącznie na kolorze, tylko na schemacie i pomiarze. Problem zaczyna się wtedy, gdy patrzymy na starsze przewody, bo tam barwy potrafią opowiadać zupełnie inną historię.
Dlaczego starsze instalacje potrafią mylić
W budynkach sprzed lat kolory żył nie zawsze odpowiadają dzisiejszym zasadom, więc czerwony, biały, czarny albo nawet mieszane oznaczenia nie są niczym niezwykłym. Największy problem polega na tym, że ktoś mógł już kiedyś przerabiać puszkę, wymieniać oprawę albo dołożyć odcinek przewodu i zostawić po sobie układ, który wygląda poprawnie tylko z daleka.
| Sytuacja | Co to może oznaczać | Jak podejść do sprawy |
|---|---|---|
| Stara instalacja z nietypowymi kolorami | Kolor nie musi odpowiadać dzisiejszym oznaczeniom | Nie zakładaj funkcji przewodu bez pomiaru. |
| Przewód PEN | Łączy funkcję ochronną i neutralną | Traktuj go ostrożnie i sprawdzaj schemat, bo nie jest zwykłym N. |
| Przewody z taśmą izolacyjną | Poprzednia osoba mogła tylko doraźnie zmienić oznaczenie | Zweryfikuj wszystko miernikiem, a nie po kolorze taśmy. |
Przewód PEN to szczególny przypadek, bo łączy funkcję ochronną i neutralną. W starszych układach bywa oznaczany kombinacją żółto-zieloną z niebieskim końcem, a w części dawnych instalacji można spotkać też niebieską izolację, która dziś sama w sobie nie daje pełnej odpowiedzi. Właśnie dlatego nie próbuję zgadywać na podstawie jednego spojrzenia. Sama znajomość dawnych kodów nie wystarczy, jeśli przed podłączeniem nie sprawdzisz napięcia.
Jak sprawdzić przewód przed podłączeniem lampy lub gniazda
Jeżeli mam wykonać tylko jedną dodatkową czynność ponad obejrzeniem izolacji, wybieram pomiar. To on potwierdza, czy żyła naprawdę jest fazą, czy tylko tak wygląda po latach użytkowania. W domowych pracach to zwykle różnica między bezpiecznym montażem a kosztowną pomyłką.
- Wyłącz właściwy obwód w rozdzielnicy, a nie tylko sam włącznik na ścianie.
- Sprawdź brak napięcia testerem dwubiegunowym; multimetr bywa pomocny, ale do potwierdzenia braku napięcia wolę tester.
- Oznacz żyły dopiero po pomiarze, najlepiej krótkim odcinkiem taśmy lub opisem.
- Porównaj połączenia z zaciskami urządzenia: L do L, N do N, PE do zacisku ochronnego.
- Jeśli izolacja jest krucha, stopiona albo barwy są nieczytelne, przerwij pracę i wezwij elektryka.
W przypadku lamp i prostych osprzętów często kusi, żeby zrobić wszystko „na szybko”, bo przewody są tylko trzy. To właśnie wtedy najłatwiej przeoczyć drobiazg: niewłaściwy zacisk, luźną śrubę, brak ochrony albo przewód, który ktoś wcześniej skrócił bez opisu. Kiedy te elementy są już sprawdzone, warto wiedzieć, jakich błędów nie popełniać przy samych połączeniach.
Najczęstsze błędy, które widzę przy domowych przeróbkach
- Traktowanie niebieskiego jak uniwersalnego przewodu - w nowej instalacji to N, nie L.
- Wykorzystanie żółto-zielonego do zasilania - to poważny błąd, bo odbiera ochronę metalowej obudowie.
- Opieranie się na kolorze w starej puszce - ktoś mógł już kiedyś zmienić połączenia.
- Łączenie przewodów bez opisu po skróceniu - później trudno odtworzyć układ, zwłaszcza w rozbudowanych lampach.
- Ignorowanie schematu producenta - oprawy, ściemniacze i czujniki ruchu nie zawsze mają identyczne zaciski.
Najbardziej kosztowny błąd jest prosty: założenie, że skoro instalacja kiedyś działała, to dziś na pewno jest poprawnie podłączona. W praktyce to właśnie ten skrót myślowy najczęściej kończy się przepaleniem zabezpieczenia albo porażeniem. Te błędy najłatwiej wyłapać, zanim zamkniesz puszkę, dlatego warto wrócić do kilku zasad, które zostają ze mną przy każdej takiej pracy.
Co zapamiętać, zanim zamkniesz puszkę
Gdybym miała zostawić jedną praktyczną regułę, byłaby prosta: kolor pomaga, ale decyzję podejmuje pomiar i schemat. W domowych instalacjach trzy podstawowe role są niezmienne - PE chroni, N zamyka obwód, a L doprowadza napięcie - i to od nich trzeba zacząć każdą pracę.
- Zrób zdjęcie przed rozłączeniem przewodów.
- Opisuj żyły przy większych naprawach, nawet jeśli to tylko krótka taśma z oznaczeniem.
- Nie zostawiaj niepodłączonego przewodu ochronnego „na później”.
- Przy niestandardowych barwach, nadpaleniach albo przewodzie PEN nie zgaduj.
Jeśli w którymkolwiek momencie układ przestaje być jednoznaczny, zatrzymuję pracę i sprawdzam schemat albo wzywam fachowca. To zwykle szybsze niż poprawianie skutków jednej z pozoru drobnej pomyłki.
