Układ TN-C i przewód PEN - Kluczowe zasady i najczęstsze błędy

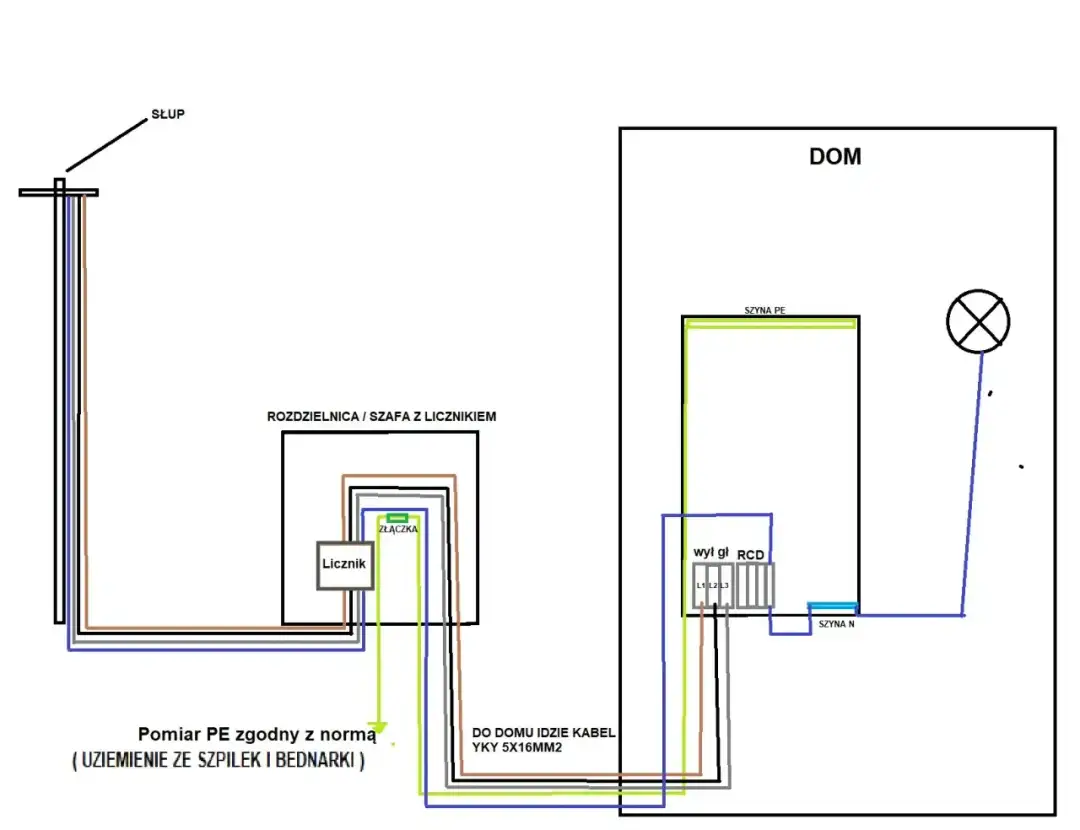

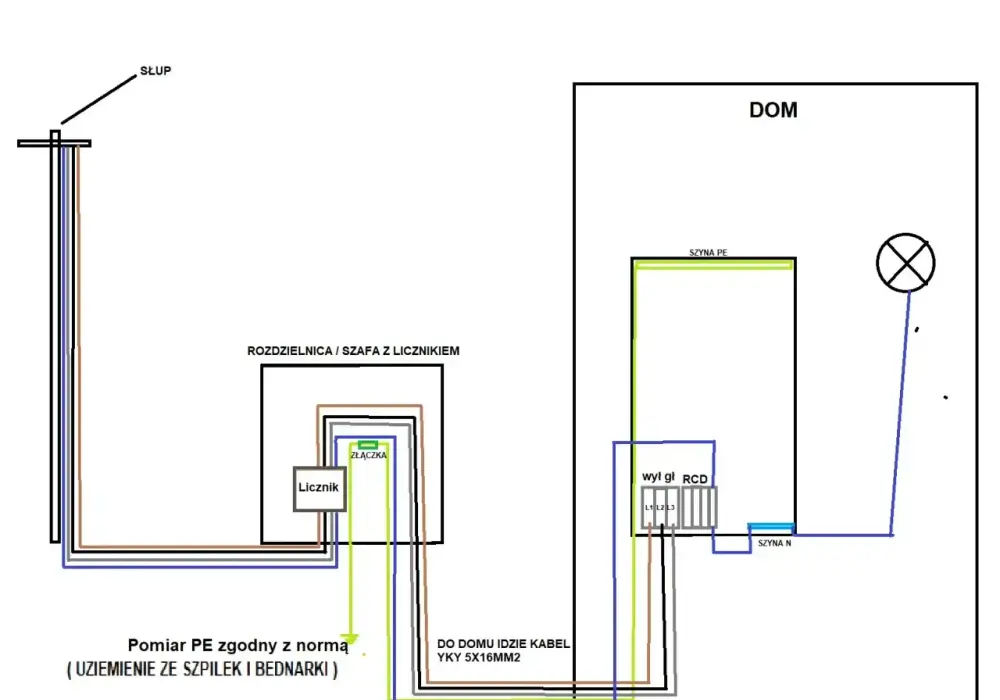

Schemat instalacji elektrycznej: od słupa, przez rozdzielnicę z licznikiem, do domu z szyną PE, wyłącznikiem RCD i lampą. Pomiar PE zgodny z normą.
Autor Urszula Krajewska
Urszula Krajewska

16 maja 2026

Układ TN-C to jeden z tych tematów, które na pierwszy rzut oka wydają się czysto techniczne, a w praktyce decydują o bezpieczeństwie całej instalacji. W tym artykule wyjaśniam, jak działa przewód PEN, gdzie taki układ nadal się spotyka, jakie materiały i przewody mają tu znaczenie oraz kiedy rozsądniej przejść na rozwiązanie z oddzielnym przewodem ochronnym.

Najważniejsze rzeczy o układzie TN-C w praktyce

  • W TN-C funkcję ochronną i neutralną pełni jeden przewód PEN, więc jego ciągłość ma kluczowe znaczenie.
  • To układ spotykany głównie w starszych instalacjach i w części sieci rozdzielczych, a nie w nowych obwodach wewnętrznych.
  • Minimalny przekrój przewodu PEN to 10 mm² Cu albo 16 mm² Al.
  • W czystym TN-C nie stosuje się wyłączników różnicowoprądowych po stronie obciążenia.
  • Po rozdziale PEN na PE i N nie wolno ich ponownie łączyć w instalacji odbiorczej.
  • Przy remoncie TN-C najczęściej traktuje się jako etap przejściowy do TN-C-S albo TN-S.

Jak działa układ TN-C i dlaczego przewód PEN jest jego sercem

W układzie TN-C źródło zasilania ma jeden punkt uziemiony, a wszystkie części przewodzące dostępne dla użytkownika są połączone z tym punktem przez przewód ochronny. Różnica polega na tym, że w TN-C nie ma osobnego przewodu PE i osobnego N. Zamiast nich pracuje jeden wspólny przewód PEN, który łączy obie funkcje.

To rozwiązanie działa poprawnie tylko wtedy, gdy PEN ma odpowiedni przekrój, jest prowadzony w sposób stały i ma pewne połączenia. W normalnej pracy płynie nim nie tylko prąd ochronny, ale też prąd roboczy, więc każde poluzowanie zacisku, korozja albo przerwa mogą mieć dużo poważniejsze skutki niż w instalacji z rozdzielonym PE i N. Właśnie dlatego nigdy nie traktuję PEN jak zwykłego „zera” z potocznego języka.

W praktyce TN-C oznacza zwykle układ czteroprzewodowy w sieci trójfazowej: L1, L2, L3 i PEN. W obwodach jednofazowych spotyka się odpowiednio L i PEN. Z punktu widzenia użytkownika najważniejsze jest to, że przy uszkodzeniu przewodu PEN mogą pojawić się niebezpieczne napięcia na obudowach urządzeń, a ochrona przeciwporażeniowa przestaje działać tak, jak powinna.

To właśnie dlatego przy ocenie starej instalacji zawsze zaczynam od pytania nie o markę rozdzielnicy, tylko o stan i ciągłość przewodu PEN. Skoro zasada działania jest już jasna, warto zobaczyć, gdzie TN-C nadal występuje w praktyce.

Gdzie TN-C spotyka się najczęściej i jak go rozpoznać

TN-C najczęściej trafia się w starszych budynkach mieszkalnych, w dawnych pionach zasilających, w części starych sieci rozdzielczych oraz w instalacjach, które nigdy nie przeszły pełnej modernizacji. To nie jest układ projektowany z myślą o współczesnym standardzie wyposażenia domu, ale wciąż bywa obecny tam, gdzie instalacja ma już kilkadziesiąt lat.

  • Starsze bloki i kamienice - często nadal działają tam stare odcinki z przewodem PEN, zwłaszcza jeśli instalacja była modernizowana etapami.
  • Wewnętrzne linie zasilające - w części budynków PEN dochodzi do głównej rozdzielnicy, a dopiero potem jest rozdzielany na PE i N.
  • Stare gniazda i obwody końcowe - jeśli w obwodzie są tylko dwa przewody i brak realnego przewodu ochronnego, to zwykle sygnał, że mamy do czynienia z dawnym rozwiązaniem ochronnym.
  • Rozdzielnice z jedną listwą wspólną - obecność wspólnego zacisku dla funkcji ochronnej i neutralnej bywa wyraźną wskazówką, ale nie wystarcza do pewnej oceny bez pomiarów.

Jednego bym tu nie upraszczał: same kolory izolacji nie dają pełnej odpowiedzi. W starszych instalacjach oznaczenia bywają inne niż we współczesnych przewodach, więc o układzie decyduje nie barwa żyły, tylko schemat połączeń i pomiary. Najbezpieczniej czytać instalację od złącza, przez rozdzielnicę, aż do końcowych obwodów.

Gdy wiadomo już, gdzie taki układ występuje, można przejść do rzeczy bardzo praktycznej: jakie materiały i elementy są w nim naprawdę istotne.

Jakie materiały i elementy mają znaczenie przy TN-C

Przy TN-C nie chodzi o „dowolny kabel z marketu”, tylko o zestaw materiałów, który gwarantuje ciągłość przewodu PEN i pewność połączeń. SEP zwraca uwagę, że układ TN-C jest dopuszczalny wyłącznie w instalacjach stałych i przy odpowiednim przekroju przewodu PEN, czyli co najmniej 10 mm² Cu albo 16 mm² Al. Ten wymóg nie jest formalnością - ma ograniczać ryzyko uszkodzenia mechanicznego i przerwy w torze ochronnym.

Element Po co jest potrzebny Na co zwracam uwagę
Przewód PEN Łączy funkcję ochronną i neutralną w jednym torze Minimalny przekrój: 10 mm² Cu lub 16 mm² Al, tylko instalacja stała
Kabel 4-żyłowy Typowy dla zasilania trójfazowego w TN-C W starszych obiektach bywa stosowany jako WLZ do głównej rozdzielnicy
Zaciski i listwy PEN Zapewniają pewne i trwałe połączenie przewodu wspólnego Muszą być dobrze dokręcone, opisane i łatwe do kontroli
Rozdzielnica z miejscem pod rozdział Pozwala przejść z TN-C do TN-C-S Rozdział wykonuje się w złączu lub głównej rozdzielnicy, a nie przypadkowo w gnieździe
Przewody PE i N po rozdziale Umożliwiają bezpieczniejszą modernizację instalacji Po rozdziale nie wolno ich ponownie mostkować w obwodach odbiorczych

W praktyce materiał przewodów dobiera się nie tylko „na nośność”, ale też pod kątem odporności mechanicznej, sposobu ułożenia i możliwości przyszłej modernizacji. Miedź daje zwykle większy komfort montażu i mniejsze przekroje przy tej samej funkcji, aluminium częściej spotyka się w starszych WLZ-ach i większych przekrojach. Nie ma tu jednej uniwersalnej odpowiedzi, ale jest jedna zasada: PEN musi być przewodem, który nie budzi wątpliwości co do ciągłości.

Skoro już widać, jakie elementy są istotne, naturalnym krokiem jest porównanie TN-C z układami, w których funkcje ochronna i neutralna są rozdzielone.

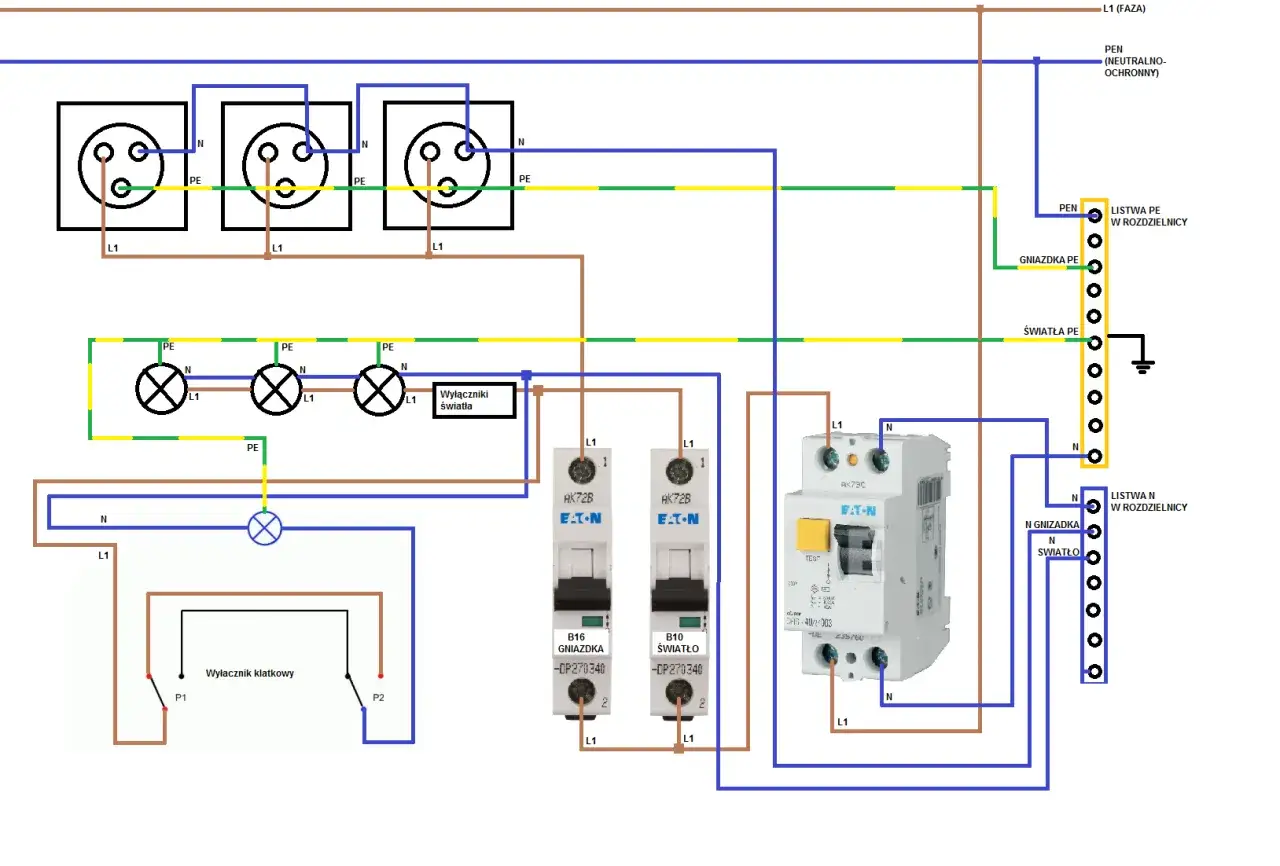

Schemat instalacji elektrycznej z gniazdkami, oświetleniem i wyłącznikami. Widać tnc.

Czym TN-C różni się od TN-S i TN-C-S

To porównanie porządkuje najwięcej nieporozumień. W uproszczeniu: TN-C to jeden wspólny przewód PEN w całym układzie, TN-S to pełne rozdzielenie PE i N, a TN-C-S to rozwiązanie pośrednie, w którym PEN występuje tylko na części drogi zasilania, a dalej układ przechodzi w TN-S.
Układ Jak pracują przewody Gdzie spotykany Największa zaleta Największe ograniczenie
TN-C PE i N są połączone w jeden przewód PEN Starsze sieci i starsze instalacje odbiorcze Mniej żył i prostsza konstrukcja Większa wrażliwość na przerwę PEN i brak swobody modernizacji
TN-S PE i N są rozdzielone w całym układzie Nowe instalacje wewnętrzne Lepsze warunki dla ochrony i urządzeń Więcej przewodów i większe wymagania materiałowe
TN-C-S Najpierw PEN, potem osobne PE i N Częsty kompromis w budynkach modernizowanych Łączy istniejącą sieć z bezpieczniejszym układem wewnętrznym Po rozdziale nie wolno już łączyć PE i N po stronie odbiorczej

W dokumentacji Schneider Electric znajdziemy prostą zasadę: w TN-C przewód ochronny i neutralny są jednym przewodem, a w TN-C-S rozdzielają się dopiero w określonym punkcie. To rozróżnienie ma realne konsekwencje, bo po stronie obciążenia w TN-C-S nie prowadzi się już PEN. Taki układ jest dla mnie zwykle najlepszym kompromisem w modernizacjach - o ile warunki przyłączenia i projekt instalacji na to pozwalają.

Po porównaniu widać już, dlaczego wiele błędów w TN-C nie jest drobiazgiem, tylko bezpośrednim zagrożeniem. Właśnie tym warto zająć się dalej.

Najczęstsze błędy, które robią z TN-C ryzyko zamiast ochrony

W starych instalacjach najwięcej problemów nie bierze się z samej idei TN-C, tylko z jej niechlujnego wykonania albo późniejszych przeróbek „na skróty”. Z mojego punktu widzenia są cztery błędy, które powtarzają się najczęściej:

  • Mostkowanie PE z N w przypadkowym miejscu - po rozdziale PEN taki mostek nie poprawia bezpieczeństwa, tylko je psuje.
  • Zbyt mały przekrój przewodu PEN - cieńszy przewód jest bardziej podatny na uszkodzenie i przegrzanie.
  • Luz na zacisku PEN - to jeden z najgroźniejszych scenariuszy, bo może podnieść potencjał obudów urządzeń.
  • Wpinanie ochrony różnicowoprądowej w czysty TN-C - według Schneider Electric wyłączników RCD nie stosuje się w samym TN-C, bo wspólny PEN zaburza ich działanie.
  • „Zerowanie” bez sprawdzenia stanu całego obwodu - stary zwyczaj nie zastępuje pomiaru i nie gwarantuje skutecznej ochrony.

Najgorsze jest to, że część tych błędów przez jakiś czas nie daje żadnego wyraźnego objawu. Instalacja działa, lampy świecą, gniazda zasilają sprzęt, a problem ujawnia się dopiero przy uszkodzeniu albo po latach, gdy przewód traci ciągłość. Dlatego przy TN-C zawsze patrzę nie tylko na schemat, ale też na jakość połączeń i stan całej rozdzielnicy.

To prowadzi wprost do pytania, kiedy modernizacja przestaje być opcją kosmetyczną, a zaczyna być po prostu rozsądną decyzją.

Kiedy modernizacja instalacji ma realny sens

Nie każdą instalację trzeba od razu wywracać do góry nogami, ale są sytuacje, w których pozostawienie TN-C bez zmian oznacza dokładanie ryzyka do remontu. Najczęściej chodzi o mieszkania i domy, w których planuje się nowe, mocniejsze odbiorniki: kuchnię indukcyjną, piekarnik, pompę ciepła, klimatyzację, ładowarkę do auta albo więcej obwodów z ochroną różnicowoprądową.

Modernizacja ma też sens wtedy, gdy instalacja jest już częściowo zmęczona wiekiem: pojawiają się nagrzane zaciski, migotanie napięcia, częste wyzwalanie zabezpieczeń albo zwyczajnie brakuje miejsca w rozdzielnicy. W takich sytuacjach zwykle rozważa się przejście na TN-C-S, czyli rozdział PEN w złączu lub głównej rozdzielnicy i dalsze prowadzenie instalacji jako układu z osobnym PE i N.

W praktyce dobry remont wygląda tak: najpierw projekt i ocena warunków przyłączenia, potem pewny punkt rozdziału, a dopiero później prowadzenie nowych obwodów jako 3- lub 5-żyłowych, zależnie od potrzeb. Nie robi się tego przez przypadkowe mostki w gniazdach, tylko przez porządną przebudowę toru zasilania.

Jeśli miałbym wskazać jeden moment, w którym modernizacja daje największy zwrot, powiedziałbym: przed wymianą wykończenia i po wykonaniu wszystkich największych przeróbek ścian. Wtedy łatwiej poprawić trasę przewodów, rozdzielnicę i obwody bez dublowania prac.

Zanim jednak zostawi się starą instalację bez większych zmian, warto sprawdzić kilka rzeczy, które w praktyce decydują o tym, czy TN-C jeszcze się broni.

Co sprawdzam przed decyzją o pozostawieniu starego TN-C

Gdybym miał ocenić starą instalację bez emocji, zacząłbym od pięciu pytań. To prosty filtr, który szybko pokazuje, czy można jeszcze bezpiecznie korzystać z obecnego układu, czy lepiej planować modernizację.

  • Czy przewód PEN ma właściwy przekrój i ciągłość - bez tego cały układ traci sens.
  • Czy połączenia w rozdzielnicy są pewne i czytelnie opisane - przypadkowe mostki i luźne zaciski to czerwone flagi.
  • Czy obwody końcowe są zgodne z dzisiejszym sposobem użytkowania - stare gniazda i nowe urządzenia to często zły duet.
  • Czy da się bezpiecznie wydzielić PE i N - jeśli tak, TN-C-S zwykle staje się lepszym kierunkiem niż trwanie przy starym układzie.
  • Czy w planach są odbiorniki wymagające nowocześniejszej ochrony - wtedy modernizacja przestaje być opcją „na później”.

Jeśli na którymkolwiek z tych punktów odpowiedź brzmi „nie mam pewności”, to ja nie zostawiałbym sprawy bez dalszej kontroli pomiarowej. TN-C potrafi działać latami bez awarii, ale tylko wtedy, gdy nie oszczędza się na przewodzie PEN, nie miesza funkcji PE i N po rozdziale oraz nie traktuje starej praktyki jak uniwersalnej recepty na współczesną instalację. W nowym lub remontowanym wnętrzu lepiej myśleć o nim jako o rozwiązaniu przejściowym, a nie docelowym standardzie.

FAQ - Najczęstsze pytania

Zgodnie z normami minimalny przekrój przewodu PEN wynosi 10 mm² dla miedzi (Cu) lub 16 mm² dla aluminium (Al). Jest to wymóg konieczny, aby zapewnić odpowiednią wytrzymałość mechaniczną oraz bezpieczeństwo całej instalacji.

Nie, w układzie TN-C nie stosuje się wyłączników RCD. Wspólny przewód PEN pełni jednocześnie funkcję ochronną i neutralną, co uniemożliwia poprawne działanie różnicówki i mogłoby prowadzić do bardzo niebezpiecznych sytuacji.

W TN-C funkcje ochronna i neutralna są połączone w jednym przewodzie PEN na całej długości. W TN-C-S następuje rozdzielenie PEN na osobne przewody PE i N w określonym punkcie, co pozwala na stosowanie nowoczesnych zabezpieczeń.

Przerwa w przewodzie PEN powoduje zanik ochrony przeciwporażeniowej i może doprowadzić do pojawienia się pełnego napięcia sieciowego na metalowych obudowach urządzeń, co stwarza bezpośrednie zagrożenie życia dla użytkowników.
