Skoki napięcia potrafią uszkodzić elektronikę, zanim ktokolwiek zdąży zareagować. W praktyce to właśnie przepięciówka w rozdzielnicy ma przejąć największy impuls i odciążyć resztę instalacji. W tym tekście wyjaśniam, jak działa ochrona przeciwprzepięciowa, kiedy ma sens w domu, czym różnią się poszczególne typy zabezpieczeń i na co zwrócić uwagę przy montażu.
Najważniejsze fakty, które warto zapamiętać od razu
- Ochronnik nie zatrzymuje pioruna, tylko ogranicza skutki krótkiego impulsu i odprowadza energię do uziemienia.
- Typ 1 chroni przy większych energiach, typ 2 jest standardem w rozdzielnicy, a typ 3 domyka ochronę przy samym sprzęcie.
- Im krótsze połączenia, tym lepiej - długie przewody i ostre łuki obniżają skuteczność całego układu.
- Listwa przeciwprzepięciowa pomaga przy pojedynczym urządzeniu, ale nie zastępuje ochrony całej instalacji.
- W domu z PV, pompą ciepła, klimatyzacją albo linią napowietrzną ochrona warstwowa ma zwykle większy sens niż jeden element przy gniazdku.
Co robi ochrona przeciwprzepięciowa i czego nie zrobi za ciebie
Przepięcie to krótki, gwałtowny wzrost napięcia, zwykle wywołany wyładowaniem atmosferycznym albo przełączeniami w sieci. W praktyce najważniejsze jest to, że elektronika domowa nie lubi takich impulsów nawet wtedy, gdy trwają bardzo krótko. Ogranicznik przepięć ma jeden główny cel: przejąć nadmiar energii i skierować ją do przewodu ochronnego, zanim dotrze ona do wrażliwych obwodów.
To urządzenie nie zastępuje bezpiecznika ani wyłącznika różnicowoprądowego. Bezpiecznik reaguje na przeciążenie i zwarcie, różnicówka na prąd upływu, a zabezpieczenie przeciwprzepięciowe na impuls napięciowy. Ja zawsze tłumaczę to tak: każdy z tych elementów rozwiązuje inny problem, więc jeden nie „załatwia” drugiego.
W domu chronione są przede wszystkim urządzenia z elektroniką sterującą, czyli routery, telewizory, piekarniki, płyty indukcyjne, pompy ciepła, systemy alarmowe i automatykę. Im więcej takich odbiorników, tym bardziej opłaca się myśleć o ochronie całej instalacji, a nie tylko o pojedynczej listwie przy biurku. To prowadzi wprost do pytania, kiedy takie zabezpieczenie staje się naprawdę potrzebne.
Kiedy dom naprawdę potrzebuje mocniejszego zabezpieczenia
Największe ryzyko widzę w domach zasilanych z linii napowietrznej, w budynkach stojących w otwartej przestrzeni oraz tam, gdzie w instalacji pracuje dużo sprzętu elektronicznego. Do tego dochodzą fotowoltaika, ładowarka do samochodu, klimatyzacja, pompa ciepła i system smart home. Każde z tych rozwiązań samo w sobie jest sensowne, ale razem zwiększają wartość i wrażliwość całej instalacji.
Schneider Electric podaje, że przy uderzeniu pioruna w pobliżu budynku lub linii zasilającej napięcie może wzrosnąć z 230 V do 3 lub 6 kV. To już nie jest lekki skok, tylko impuls, który potrafi uszkodzić pamięć, zasilacze, sterowniki i ekranowanie elektroniki. Dlatego w ocenie ryzyka patrzę nie tylko na sam dom, ale też na otoczenie, sposób zasilania i to, jak droga jest dziś elektronika wewnątrz budynku.
Jeśli dom ma instalację odgromową, sytuacja staje się jeszcze bardziej złożona, bo trzeba dobrać ochronę warstwowo i zadbać o spójność całego układu. Właśnie dlatego nie warto zaczynać od pytania „jaki model kupić”, tylko od pytania „jaki typ ochrony ma sens w tej konkretnej instalacji”.
Jak dobrać typ ochronnika do domu jednorodzinnego
Dobór najlepiej zacząć od miejsca montażu i poziomu zagrożenia, a nie od samej ceny. Samo porównywanie kA bez kontekstu potrafi mylić, bo parametry dla typu 1 i typu 2 nie są bezpośrednio porównywalne. W praktyce chodzi o to, by dopasować urządzenie do energii przepięcia, a nie tylko do ładnie wyglądającej liczby na etykiecie.
| Typ zabezpieczenia | Gdzie się je montuje | Kiedy ma sens w domu | Co daje w praktyce |
|---|---|---|---|
| Typ 1 | Przy wejściu instalacji, w głównej rozdzielnicy lub przed nią, zależnie od układu | Gdy dom ma zewnętrzną instalację odgromową, zasilanie napowietrzne albo wyższe narażenie na duże impulsy | Przyjmuje większe energie i jest pierwszą linią obrony |
| Typ 2 | W rozdzielnicy, po stronie obciążenia zabezpieczenia głównego | W większości domów jednorodzinnych, także jako ochrona podstawowa | Chroni przed przepięciami pochodzącymi z sieci i po impulsach resztkowych |
| Typ 3 | Blisko wrażliwego odbiornika, np. przy stanowisku komputerowym lub RTV | Gdy chcesz domknąć ochronę przy konkretnym sprzęcie | To ostatni, precyzyjny stopień ochrony dla elektroniki |
W praktyce typ 2 i typ 3 są rozwiązaniami dla domów i małych obiektów, a typ 3 pełni rolę końcowego filtra przy czułym sprzęcie. Ja traktuję to jako praktyczną zasadę: najpierw chronisz rozdzielnicę, potem dopiero dopinasz ochronę przy konkretnych urządzeniach. Z takiego podejścia naturalnie wynika, jak ułożyć cały system w domu.
Jak wygląda sensowny układ ochrony w domu jednorodzinnym
W dobrze zaprojektowanej instalacji ochrona nie jest jedną magiczną puszką, tylko zestawem stopni, które współpracują ze sobą. To ważne, bo pojedynczy element potrafi zmniejszyć skutki przepięcia, ale dopiero układ warstwowy daje przewidywalny efekt.
Główna rozdzielnica

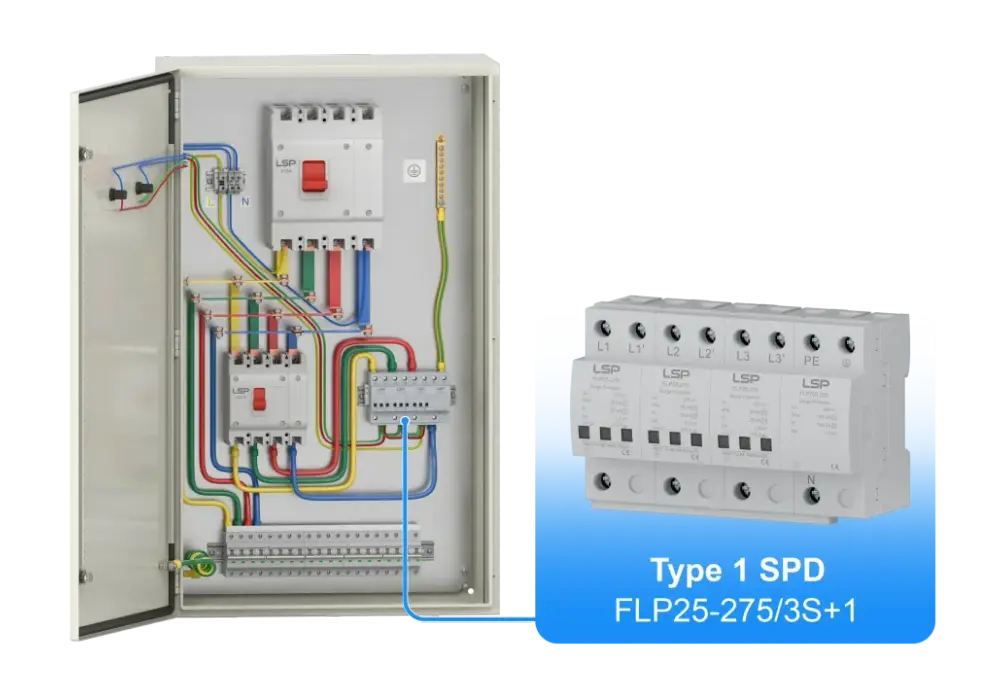

Tu zwykle trafia typ 2, a w mocniej narażonych domach typ 1+2. Schneider Electric wskazuje, że typ 1 pracuje przy wejściu instalacji, a typ 2 po stronie obciążenia zabezpieczenia głównego, więc kolejność ma znaczenie. To nie jest detal montażowy, tylko realny warunek działania całego układu.
Podrozdzielnice i dłuższe odgałęzienia
Jeżeli masz osobną rozdzielnicę w garażu, warsztacie, na piętrze albo przy instalacji ogrodowej, warto sprawdzić, czy tam również nie przyda się kolejny stopień ochrony. Długie odcinki kabli zachowują się jak antena i mogą wprowadzać dodatkowe zakłócenia oraz resztkowe przepięcia. W takich miejscach często lepiej dołożyć typ 2 niż liczyć, że wszystko załatwi jeden element przy liczniku.
Przeczytaj również: Czyszczenie komina - Ile kosztuje i jak nie przepłacić?
Czuła elektronika
Przy komputerze, routerze, sprzęcie RTV czy sterowaniu domem inteligentnym dobrze sprawdza się typ 3 albo rozwiązanie 2+3. TIM opisuje typ 3 jako ostatni stopień ochrony dla wrażliwych urządzeń, i to dobrze oddaje jego rolę: on nie zastępuje ochrony w rozdzielnicy, tylko ją domyka.
W praktyce montaż też ma znaczenie. Producenci zalecają możliwie najkrótsze połączenia z przewodem ochronnym, a w dokumentacji technicznej często pojawia się zasada, by suma odcinków była jak najkrótsza, nawet około 50 cm. Ja biorę to na serio, bo w ochronie przeciwprzepięciowej długość przewodu naprawdę potrafi osłabić efekt bardziej, niż początkujący się spodziewają. To prowadzi do typowych błędów, które najczęściej psują cały zamysł.
Najczęstsze błędy, które obniżają skuteczność
- Wybór na oko - kupowanie urządzenia tylko dlatego, że ma wysoką liczbę kA, bez sprawdzenia typu instalacji i miejsca montażu.
- Zbyt długie przewody - każdy dodatkowy centymetr między ochronnikiem, szyną PE i rozdzielnicą zwiększa stratę skuteczności.
- Mylenie listwy z ochroną całego domu - listwa działa punktowo, a nie systemowo.
- Brak sprawdzenia uziemienia i połączeń wyrównawczych - jeśli droga odprowadzenia energii jest słaba, samo urządzenie niewiele pomoże.

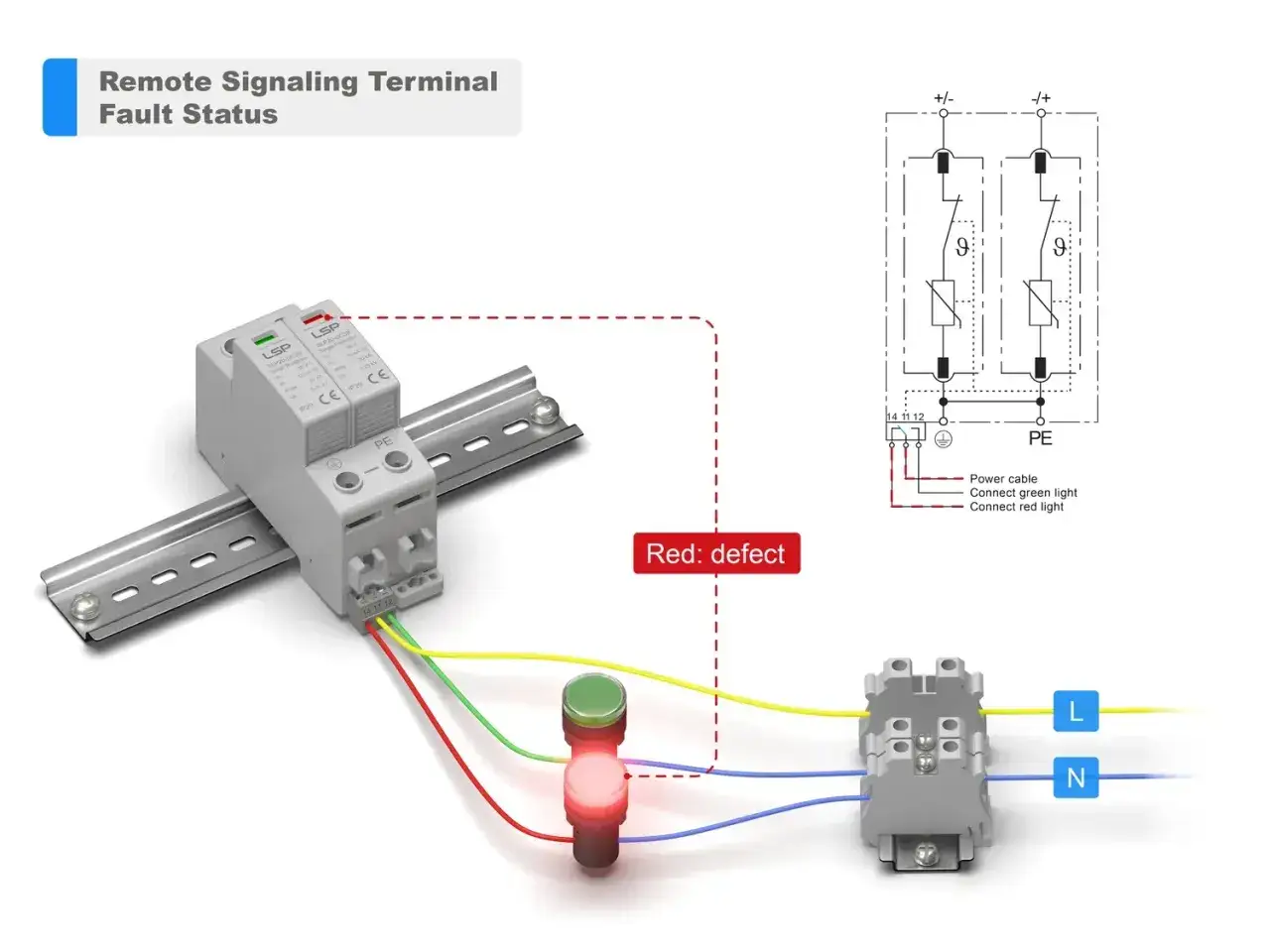

- Brak kontroli stanu wkładek lub wskaźnika - wiele modułów ma sygnalizację zużycia i trzeba ją traktować poważnie.
- Pomijanie koordynacji z zabezpieczeniem nadprądowym - ogranicznik ma współpracować z wyłącznikiem lub bezpiecznikiem, a nie wisieć w próżni.
Najbardziej kosztowny błąd widzę wtedy, gdy ktoś zadowala się jednym urządzeniem w listwie i uznaje temat za zamknięty. W domu z większą ilością elektroniki to zwykle zbyt mało, więc warto od razu spojrzeć też na koszty i sens poszczególnych rozwiązań.
Ile to kosztuje i kiedy sama listwa jeszcze ma sens
Ceny są dziś zróżnicowane, ale orientacyjnie da się je uporządkować dość jasno. W sklepach internetowych listwy przeciwprzepięciowe zaczynają się zwykle od około 50-90 zł, podstawowe ograniczniki typu 2 dla domowej rozdzielnicy od około 280-360 zł, a typ 1+2 od mniej więcej 400 zł wzwyż, często wyżej przy lepszych parametrach i dodatkowych modułach. Do tego dochodzi robocizna elektryka oraz ewentualne dopasowanie rozdzielnicy.
| Rozwiązanie | Orientacyjny koszt | Zakres ochrony | Kiedy ma sens |
|---|---|---|---|
| Listwa przeciwprzepięciowa | 50-90 zł | Jeden punkt poboru, zwykle sprzęt RTV lub komputer | Jako dodatkowa warstwa przy pojedynczym urządzeniu |
| Typ 2 w rozdzielnicy | 280-360 zł | Cała instalacja domowa lub jej duża część | Najczęściej jako rozsądna baza ochrony |
| Typ 1+2 | 400-700 zł | Lepsza ochrona przy większym narażeniu | Dom z odgromówką, zasilaniem napowietrznym albo wyższym ryzykiem |
Ja widzę to tak: sama listwa ma sens wtedy, gdy chronisz pojedynczy sprzęt i nie masz wpływu na rozdzielnicę, ale nie jest dobrym zamiennikiem ochrony całego domu. Jeśli jednak planujesz budżet z myślą o bezpieczeństwie instalacji, zacząłbym od zabezpieczenia w rozdzielnicy, a dopiero potem dodałbym ochronę punktową przy najbardziej czułej elektronice. Taki układ daje dużo więcej niż samo kupowanie mocniejszej listwy.
Zanim zamkniesz rozdzielnicę, sprawdź jeszcze te trzy rzeczy
- Czy wskaźnik stanu jest aktywny i czy moduł nie sygnalizuje końca życia.
- Czy przewody są prowadzone możliwie najkrócej i bez ostrych łuków.
- Czy uziemienie oraz połączenia wyrównawcze są wykonane poprawnie, bo to one odprowadzają energię z układu.
Jeśli w domu masz fotowoltaikę, nie traktuj ochrony po stronie AC jako całego tematu, bo układ po stronie DC wymaga osobnego doboru. W praktyce dobrze dobrany ogranicznik przepięć nie jest dodatkiem na wszelki wypadek, tylko elementem, który ma sens wtedy, gdy jest poprawnie wpięty, dobrany do sieci i uzupełniony o resztę instalacji. To właśnie tam, a nie w samej nazwie produktu, leży różnica między pozornym a realnym zabezpieczeniem.
