Wentylator łazienkowy z higrostatem ma sens wtedy, gdy ma sam reagować na parę po kąpieli, a nie czekać, aż ktoś ręcznie włączy światło. W praktyce najwięcej problemów nie sprawia sam montaż mechaniczny, tylko właściwe podłączenie przewodów, ustawienie progu wilgotności i zrozumienie, czy model działa wyłącznie automatycznie, czy także z włącznikiem. W tym artykule rozkładam temat na prosty schemat: jakie przewody są potrzebne, jak je połączyć, jak ustawić czujnik i jakie błędy najczęściej psują efekt.
Najważniejsze informacje w skrócie
- Sam higrostat zwykle potrzebuje stałego zasilania L i N; modele z timerem lub sterowaniem z włącznika często wymagają trzeciego przewodu T, LT albo LS.
- Najpierw odłącz zasilanie i sprawdź oznaczenia na obudowie albo w instrukcji, bo nazwy zacisków różnią się między producentami.
- W wielu instrukcjach pojawiają się przewody 2x1,5 mm² lub 3x1,5 mm², ale dobór zawsze trzeba dopasować do konkretnego modelu i instalacji.
- Higrostat działa najlepiej wtedy, gdy ma stałe zasilanie i nie jest ustawiony na zbyt wysoki próg, który opóźnia start wentylatora.
- Jeśli wentylator po montażu nie reaguje albo pracuje bez przerwy, najczęściej winne są zamienione przewody, zły próg lub brak stałej fazy.
Od wersji urządzenia zależy cały schemat
Ja zaczynam od sprawdzenia, czy kupiony model to tylko wentylator z higrostatem, czy także wersja z timerem. To rozróżnienie zmienia wszystko: w wersji automatycznej wystarcza stałe zasilanie, a przy dodatkowym sterowaniu przydaje się przewód sygnałowy z włącznika. Bez tej diagnozy łatwo podłączyć urządzenie poprawnie „na oko”, ale błędnie w praktyce.
Najprościej myśleć o tym tak: stała faza zasila elektronikę wentylatora cały czas, a przewód sterujący tylko mówi urządzeniu, kiedy ma wystartować ręcznie albo z opóźnieniem. Sam higrostat nie potrzebuje tego sygnału, bo reaguje na wilgotność w pomieszczeniu. Gdy w grę wchodzi timer lub dodatkowy start z oświetleniem, trzeci przewód przestaje być dodatkiem, a staje się częścią logiki działania.
| Wersja wentylatora | Typowe przewody | Jak działa | Kiedy ma sens |
|---|---|---|---|
| Sam higrostat | L + N | Uruchamia się po przekroczeniu progu wilgotności | Gdy chcesz pełnej automatyki bez zależności od światła |
| Higrostat + timer | L + N + T/LT/LS | Pracuje automatycznie i może dostać sygnał z włącznika | Gdy zależy ci na przewietrzaniu po kąpieli i ręcznym wsparciu |
| Timer bez higrostatu | L + N + T/LT/LS | Startuje po sygnale sterującym i pracuje jeszcze przez ustawiony czas | Gdy liczy się opóźnione wyłączenie, a wilgotność nie jest głównym wyzwalaczem |
Ta tabela jest ważna z prostego powodu: jeśli od początku dobrze rozpoznasz model, reszta montażu staje się mechaniczna. W następnym kroku pokazuję już samo łączenie żył, bez zbędnego zgadywania.
Jak połączyć przewody krok po kroku
Najbezpieczniej traktować montaż jak mały projekt elektryczny, a nie szybkie podpięcie dwóch kabelków. W praktyce zawsze zaczynam od odłączenia zasilania w rozdzielnicy, sprawdzenia braku napięcia i odczytania oznaczeń przy zaciskach: L to faza, N to neutralny, a T, LT albo LS to wejście sterujące w modelach z dodatkową funkcją.
- Odłącz obwód i upewnij się, że nie ma napięcia.
- Zdejmij osłonę wentylatora i odszukaj schemat producenta.
- W wersji z samym higrostatem podłącz stałe zasilanie do L i N.

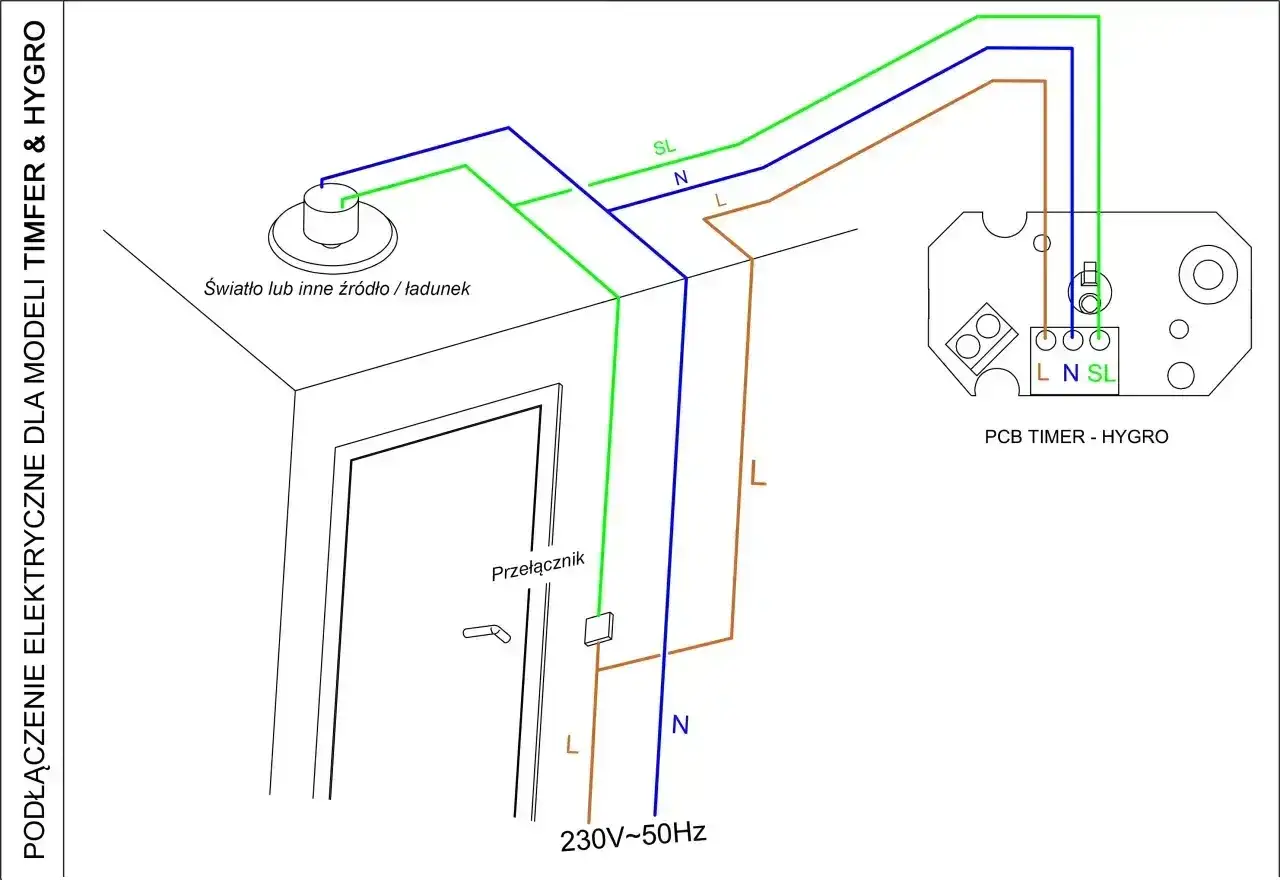

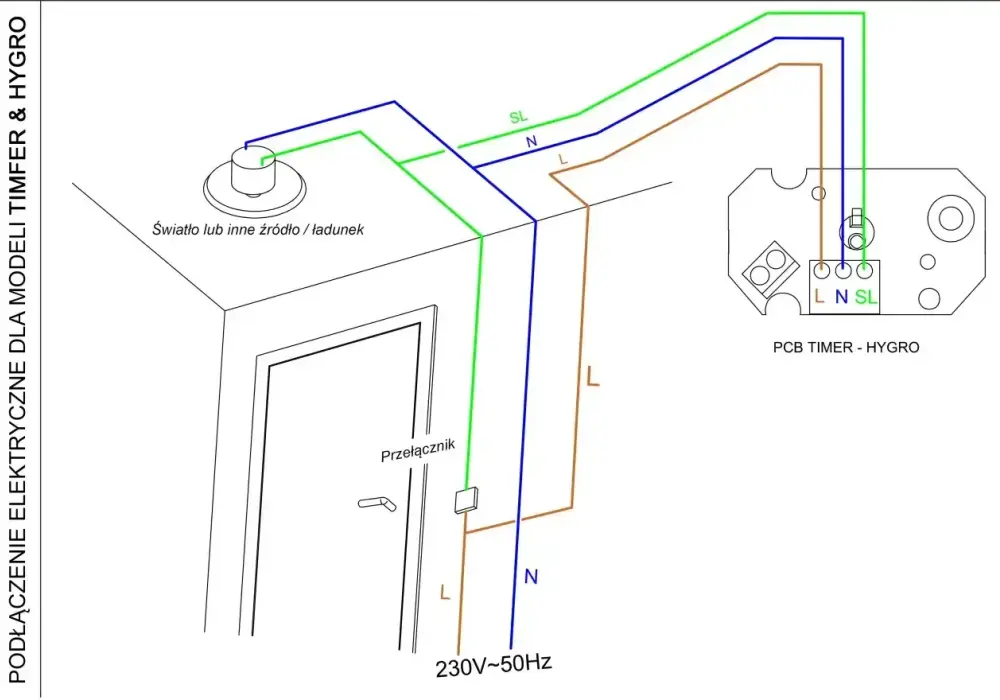

- W wersji z dodatkowym sterowaniem doprowadź stałą fazę do L, neutralny do N, a przewód z włącznika do T/LT/LS.
- Dokręć zaciski, ułóż przewody bez naprężeń i zamknij obudowę.
- Włącz zasilanie i zrób test działania po podniesieniu wilgotności.
Wersja tylko z higrostatem
Tutaj sprawa jest najprostsza: wentylator dostaje stałe zasilanie i sam obserwuje wilgotność w pomieszczeniu. To rozwiązanie ma sens, jeśli nie chcesz łączyć go ze światłem i zależy ci na automatyce bez dodatkowego sterowania. W takim układzie nie ma miejsca na przypadkowe odcinanie zasilania wyłącznikiem, bo elektronika musi być zasilana cały czas.
Przeczytaj również: Ile podsypki pod kostkę na m2? Oblicz i uniknij błędów!
Wersja z higrostatem i timerem
W takim układzie wentylator nadal musi mieć stałe zasilanie na L i N, ale trzeci przewód sterujący pozwala uruchomić go z włącznika światła albo dać mu sygnał do pracy z opóźnieniem. To właśnie ten wariant najczęściej powoduje pomyłki, bo początkujący mylą przewód sterujący z głównym zasilaniem. Jeśli model ma wejście sygnałowe, nie podłączaj go przypadkowo pod neutralny ani nie traktuj jak zwykłej fazy zasilającej.
Jeśli producent przewiduje tylko 2-żyłowe podłączenie, nie dokładaj na siłę trzeciego obwodu. Kiedy połączenia są już jasne, pozostaje ustawienie progu wilgotności tak, żeby urządzenie działało cicho, ale skutecznie.
Jak ustawić próg wilgotności i czas pracy
Higrostat nie powinien reagować na pierwszą, krótką falę pary po otwarciu drzwi, ale też nie może czekać tak długo, że lustro już dawno zaparowało. W praktyce większość modeli ma zakres regulacji, który bywa różny, dlatego traktuję wartość startową jako punkt wyjścia, a nie dogmat. W katalogach producentów spotkasz zwykle zakresy od około 40 do 95% albo od 60 do 90%, więc nie zakładaj z góry jednego ustawienia dla każdego modelu.
Jeśli nie wiesz, od czego zacząć, ustaw próg pośrodku skali, zwykle w okolicach 60-70%, i obserwuj efekt przez kilka kąpieli. Gdy wentylator włącza się za rzadko, obniż próg o kilka punktów procentowych. Jeśli działa niemal bez przerwy, podnieś go. W modelach z timerem sensowne opóźnienie wyłączenia to najczęściej 5-15 minut, choć niektóre urządzenia pozwalają ustawić krótszy lub dłuższy czas.
Regulacja bywa rozwiązana na dwa sposoby: potencjometrem albo przełącznikami DIP, czyli małymi suwakami ustawianymi śrubokrętem. To drobiazg, ale od niego zależy, czy wentylator będzie pomagał, czy irytował ciągłym startem. Ja wolę zacząć od ustawień umiarkowanych i dopiero potem je korygować, zamiast od razu przekręcać wszystko na maksimum.
To właśnie ustawienia decydują o komforcie użytkowania, więc po chwili przechodzę do błędów, które najczęściej psują nawet dobrze wykonane połączenie.
Najczęstsze błędy, które widać dopiero po uruchomieniu
Najczęściej problem nie leży w samym higrostacie, tylko w założeniu, że każde urządzenie podłącza się identycznie. W rzeczywistości jedne modele chcą tylko stałego zasilania, inne oczekują jeszcze sygnału z włącznika, a jeszcze inne mają dodatkowy timer, który bez prawidłowego okablowania nie będzie działał tak, jak trzeba.
| Objaw po montażu | Najbardziej prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Wentylator w ogóle nie startuje | Brak stałego zasilania albo źle podłączony L/N | Bezpiecznik, napięcie na obwodzie, poprawność zacisków |
| Urządzenie działa tylko ze światłem | Model z higrostatem został podłączony jak zwykły wentylator | Czy jest stała faza, a nie tylko przewód ze włącznika |
| Wentylator pracuje bez końca | Próg wilgotności ustawiony zbyt nisko, źle dobrany timer lub sensor w złym miejscu | Ustawienia DIP/potencjometru i położenie urządzenia |
| Włącza się zbyt często | Próg zbyt wysoki albo wentylator jest za mały do łazienki | Obniżenie czułości i ocena wydajności urządzenia |
| Słychać cofanie powietrza albo ciąg z kanału | Brak klapy zwrotnej lub nieprawidłowy kanał wentylacyjny | Stan klapy i drożność przewodu |
W praktyce takie objawy dają się zwykle naprawić bez wymiany urządzenia. Wystarczy poprawić podłączenie, dołożyć brakujący przewód sterujący albo skorygować ustawienia. Jeśli jednak wentylator reaguje losowo mimo poprawnych połączeń, trzeba już sprawdzić całe zasilanie i stan instalacji.
Jak dobrać przewód, zabezpieczenia i miejsce montażu
W instrukcjach wielu producentów pojawia się przewód 2x1,5 mm² lub 3x1,5 mm², a maksymalna średnica zewnętrzna kabla bywa ograniczona przez obudowę urządzenia. To ważne, bo zbyt gruby przewód nie zmieści się prawidłowo w zacisku, a zbyt cienki nie jest dobrym pomysłem w łazience. Jeżeli wentylator ma dodatkowe sterowanie, przewód trójżyłowy zwykle daje po prostu większy komfort i mniej kombinowania przy montażu.
Poza samym kablem patrzę też na trzy rzeczy: ochronę przeciwporażeniową, drożność kanału i klasę osprzętu do miejsca montażu. Łazienka to środowisko wilgotne, więc urządzenie musi być dobrane do warunków, a nie tylko do wyglądu kratki. Jeśli wlot jest częściowo zasłonięty, kanał zanieczyszczony albo obudowa zamontowana zbyt nisko i zbyt blisko źródła wody, nawet dobry higrostat nie pokaże pełni możliwości.
- sprawdź, czy przewód ma odpowiedni przekrój do modelu;
- upewnij się, że obwód jest zabezpieczony i odłączany w razie potrzeby;
- nie upychaj kabla na siłę w obudowie;
- zadbać o drożność kanału i ewentualną klapę zwrotną;
- dobierz montaż do strefy, w której pracuje urządzenie.
Tak przygotowana instalacja ma dużo większą szansę działać stabilnie przez lata, a nie tylko do pierwszej dłuższej kąpieli. Zostaje już tylko praktyczny test po montażu i decyzja, kiedy warto od razu poprosić o pomoc elektryka.
Co sprawdzić po montażu, żeby wentylator reagował na wilgoć bez zgadywania
Po zakończeniu prac nie zakładam, że wszystko jest gotowe tylko dlatego, że wirnik się kręci. Sprawdzam kilka prostych rzeczy: czy wentylator ma stałe zasilanie, czy reaguje na wzrost wilgotności, czy wyłącza się po spadku wilgotności i czy nie generuje niepotrzebnego hałasu. To właśnie ten etap odróżnia poprawny montaż od montażu, który wygląda dobrze, ale działa przeciętnie.
- czy urządzenie uruchamia się także przy zgaszonym świetle, jeśli ma działać automatycznie;
- czy po kąpieli reaguje na parę i nie wymaga ręcznego „zachęcania”;
- czy po spadku wilgotności kończy pracę w rozsądnym czasie;
- czy obudowa nie drży i nie ociera o kanał;
- czy klapa zwrotna rzeczywiście ogranicza cofanie powietrza.
Jeżeli po tych testach urządzenie nadal zachowuje się nieprzewidywalnie, nie zgaduj dalej. W łazience lepiej od razu poprawić schemat albo poprosić elektryka o sprawdzenie obwodu, niż zostawić wentylator, który działa tylko częściowo albo pracuje niepotrzebnie przez całą noc. Najbardziej praktyczne rozwiązanie to takie, w którym wentylator ma stałe zasilanie, a dodatkowy przewód sterujący zostaje przygotowany od razu, nawet jeśli dziś nie planujesz korzystać z trybu ręcznego.
