W domowej instalacji elektrycznej kody OBIS porządkują odczyty na liczniku i pozwalają od razu odczytać, co dokładnie pokazuje urządzenie. Z tych oznaczeń da się wyczytać pobór energii, oddawanie prądu do sieci, chwilową moc, a nawet datę i godzinę pomiaru, więc przydają się zarówno przy zwykłym rachunku, jak i przy fotowoltaice. Poniżej pokazuję, jak je czytać bez zgadywania i na co patrzeć, żeby nie pomylić energii z mocą.
Najważniejsze rzeczy do zapamiętania
- OBIS to standard opisujący dane z licznika, a nie jeden pojedynczy numer.
- W praktyce najczęściej patrzy się na 1.8.0, 2.8.0, 1.7.0, 0.9.1 i 0.9.2.
- Energia w kWh mówi, ile prądu zużyto, a moc w kW pokazuje obciążenie w danej chwili.
- Przy fotowoltaice 2.8.0 pokazuje energię oddaną do sieci, ale nie całej produkcji z paneli.
- Jeśli kod wygląda nietypowo, zawsze porównaj go z legendą na obudowie albo instrukcją konkretnego modelu.
Czym są oznaczenia OBIS i jak czytam ich zapis
Jak opisuje DLMS UA, OBIS to hierarchiczny system identyfikacji danych w urządzeniach pomiarowych, zbudowany z sześciu grup wartości oznaczanych jako A-F. W praktyce traktuję go jak precyzyjny adres: jedna część wskazuje medium, inna kanał pomiarowy, kolejna konkretną wielkość, a dalsze grupy doprecyzowują rodzaj wyniku albo historię rozliczeniową.
To ważne, bo dzięki temu jeden licznik może pokazywać wiele różnych informacji bez chaosu. Nie chodzi więc o „tajemniczy numer”, tylko o uporządkowany zapis, który mówi, co dokładnie mierzy urządzenie.
| Grupa | Co oznacza | Jak to rozumiem w domu |
|---|---|---|
| A | Rodzaj medium, zwykle energia elektryczna | Wiem, że odczyt dotyczy prądu, a nie np. ciepła czy gazu |
| B | Kanał lub źródło pomiaru | Pomaga rozróżnić różne wejścia, fazy albo tory danych |
| C | Konkretny parametr, np. energia, napięcie, prąd, moc | To najważniejsza część z punktu widzenia użytkownika |
| D | Rodzaj wyniku albo sposób przetworzenia | Pokazuje, czy chodzi o wartość chwilową, sumę lub inny wynik obliczeń |
| E | Dalsze doprecyzowanie parametru | Przydaje się przy bardziej rozbudowanych licznikach i systemach zdalnego odczytu |
| F | Historia lub okres rozliczeniowy | Ułatwia odczyt wartości dla konkretnego czasu albo strefy |
W domowej praktyce nie rozbieram każdego kodu na czynniki pierwsze. Jeśli widzę 1.8.0, czytam to jako całkowitą energię czynną pobraną z sieci. Jeśli widzę 2.8.0, mam już informację o energii oddanej do sieci. I to wystarcza, żeby przejść do konkretów, czyli do tego, które wskazania naprawdę warto śledzić.
Jak rozpoznać najważniejsze wskazania na domowym liczniku
Na stronach operatorów, na przykład TAURON Dystrybucja, widać wyraźnie, że w licznikach domowych najczęściej przewijają się właśnie te odczyty, które pomagają ocenić zużycie, taryfę i pracę instalacji. Ja zwykle zaczynam od kilku pozycji i dopiero potem zaglądam głębiej, jeśli coś wygląda nietypowo.
| Kod | Co oznacza | Po co mi to |
|---|---|---|
| 1.8.0 | Całkowita energia czynna pobrana z sieci | Podstawowy odczyt do sprawdzenia zużycia prądu w domu |
| 1.8.1 | Energia pobrana w pierwszej strefie taryfowej | Przydaje się w taryfach dwustrefowych i przy analizie, kiedy prąd jest pobierany |
| 1.8.2 | Energia pobrana w drugiej strefie taryfowej | Pomaga rozdzielić zużycie dzienne i nocne |
| 2.8.0 | Energia czynna oddana do sieci | Najważniejszy odczyt dla prosumenta z fotowoltaiką |
| 1.7.0 | Chwilowa moc czynna | Pokazuje, jak mocno instalacja jest obciążona w danym momencie |
| 32.7.0 | Chwilowe napięcie w fazie L1 | Przydatne, gdy chcę sprawdzić jakość zasilania albo podejrzeć problem z napięciem |
| 31.7.0 | Chwilowy prąd w fazie L1 | Pomaga ocenić, jak mocno obciążona jest konkretna faza |
| 0.9.1 | Aktualny czas | Ważny przy taryfach czasowych i przy porównywaniu odczytów |
| 0.9.2 | Aktualna data | Ułatwia zapisanie poprawnego momentu pomiaru |
| C.1.0 | Numer seryjny licznika | Potwierdza, że patrzę na właściwe urządzenie |

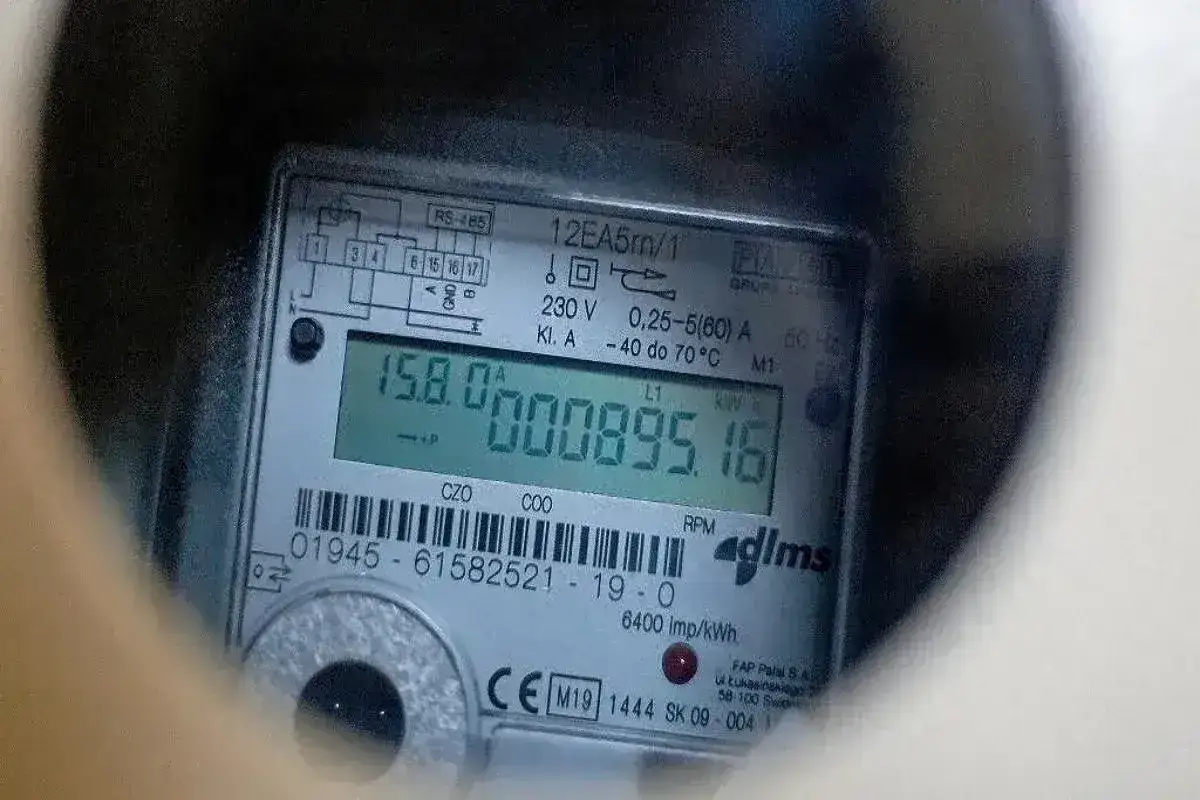

W niektórych licznikach taryfowych można spotkać także warianty 15.8.x zamiast 1.8.x. Nie traktuję tego jako problemu, tylko jako sygnał, że trzeba oprzeć się na opisie obok kodu albo na instrukcji konkretnego modelu, bo sam ekran bywa zaprojektowany trochę inaczej.
Dla faz L2 i L3 odpowiednikami napięcia są zwykle 52.7.0 i 72.7.0, a prądu 51.7.0 i 71.7.0. Taki podział jest szczególnie przydatny w domach z zasilaniem trójfazowym, bo pozwala od razu zobaczyć, czy obciążenie rozkłada się równo.
Warto pamiętać o jednej rzeczy, która bardzo często umyka: energia to kWh, a moc to kW. Pierwsza mówi, ile prądu zużyto przez pewien czas, druga pokazuje natężenie poboru w danej chwili. To dwa różne wskaźniki i nie wolno ich ze sobą mieszać.
Na licznikach z większą liczbą rejestrów mogą pojawiać się też informacje o energii biernej, zwykle oznaczane jako 5.8.x, 6.8.x, 7.8.x lub 8.8.x. W typowym domu nie są one pierwszą rzeczą do codziennej kontroli, ale przy większych instalacjach i analizie pracy odbiorników potrafią już mieć znaczenie.
Gdy mam przed sobą licznik, który przewija różne ekrany, najpierw szukam właśnie tych kilku pozycji, bo one dają najszybszy obraz sytuacji. Dopiero potem przechodzę do sposobu, w jaki można je wykorzystać do realnej kontroli zużycia.
Jak wykorzystać odczyty do kontroli rachunków i fotowoltaiki
Najprostsza metoda jest zaskakująco skuteczna: zapisuję stan licznika z jednego dnia i porównuję go z kolejnym odczytem po tygodniu albo miesiącu. Różnica między dwoma stanami 1.8.0 pokazuje mi zużycie w tym okresie. Jeśli odczyt wzrósł z 12 450 kWh do 12 612 kWh, to znaczy, że dom pobrał 162 kWh.
Przy instalacji z panelami kluczowy jest też kod 2.8.0. To właśnie on pokazuje energię oddaną do sieci, ale nie mylę go z całkowitą produkcją z falownika. Część energii zużywam na miejscu, zanim w ogóle trafi do licznika, więc produkcja instalacji bywa wyższa niż sam odczyt eksportu. To drobny szczegół, ale robi dużą różnicę w interpretacji wyników.
- Jeśli 1.8.0 rośnie szybciej niż się spodziewam, sprawdzam bazowe zużycie domu, zwłaszcza urządzenia pracujące non stop.
- Jeśli 2.8.0 jest niskie mimo słonecznego dnia, zwykle oznacza to wysoki autokonsumpcyjny pobór energii w domu.
- Jeśli 1.7.0 skacze gwałtownie po włączeniu kilku odbiorników, wiem, że instalacja jest po prostu chwilowo mocno obciążona.
- Jeśli taryfa jest dwustrefowa, porównuję osobno 1.8.1 i 1.8.2, zamiast patrzeć wyłącznie na sumę.
Na tym etapie przydaje się jeszcze jedno rozróżnienie: moc chwilowa pomaga mi zrozumieć, co dzieje się teraz, a energia skumulowana pokazuje, ile to kosztowało w czasie. W praktyce oznacza to, że 1.7.0 służy do diagnozy, a 1.8.0 i 2.8.0 do rozliczeń i analizy trendu.
W domu z fotowoltaiką takie podejście szybko ujawnia, czy system działa rozsądnie. Jeśli eksport do sieci jest duży, a w środku dnia wiele energii nadal kupuję z sieci, to zwykle znak, że część odbiorników pracuje w niekorzystnych godzinach albo produkcja nie pokrywa bieżącego zapotrzebowania. Taka obserwacja jest praktyczniejsza niż samo patrzenie na aplikację falownika.
Najcenniejsze jest jednak to, że te odczyty można zestawiać z zachowaniem konkretnych urządzeń. Po kilku tygodniach łatwo widzę, czy wyższy rachunek wynika z normalnego trybu życia, nowego sprzętu, czy już z czegoś, co wymaga sprawdzenia w instalacji.
Najczęstsze pomyłki przy czytaniu licznika
W praktyce błędy powtarzają się zaskakująco często, zwłaszcza wtedy, gdy ktoś patrzy na licznik pierwszy raz po montażu fotowoltaiki albo po zmianie taryfy. Sam układ kodów jest logiczny, ale ekran licznika bywa na tyle oszczędny, że łatwo dopowiedzieć sobie za dużo.
- Mylenie energii z mocą - 1.7.0 nie mówi, ile prądu zużyto w miesiącu, tylko jakie jest chwilowe obciążenie.
- Patrzenie tylko na jeden kod - w taryfach czasowych trzeba oddzielnie analizować strefy, bo sam wynik zbiorczy potrafi ukryć realny wzorzec zużycia.
- Porównywanie produkcji falownika z 2.8.0 - energia oddana do sieci to nie to samo co całkowita produkcja instalacji PV.
- Branie jednego odczytu za pełny obraz - bez daty i godziny łatwo wyciągnąć zbyt pochopny wniosek.
- Ignorowanie kodów producenta - część liczników używa rejestrów zarezerwowanych przez producenta, więc nietypowe oznaczenie nie zawsze da się zinterpretować „na logikę”.
Ja zwracam też uwagę na jednostki. Jeśli na ekranie widzę kWh, wiem, że chodzi o energię. Jeśli pojawia się kW, mam do czynienia z mocą. To banalne rozróżnienie, ale właśnie ono najczęściej pozwala uniknąć złych wniosków przy analizie rachunku.
Warto też pamiętać, że nie każdy licznik pokazuje wszystko identycznie. Nawet jeśli standard jest wspólny, to układ ekranów, kolejność przewijania i opis na obudowie mogą się różnić. Dlatego przy niepewności zawsze wolę wrócić do konkretnego modelu, zamiast zgadywać po samym numerze.
Jak znaleźć właściwy kod na swoim modelu bez zgadywania

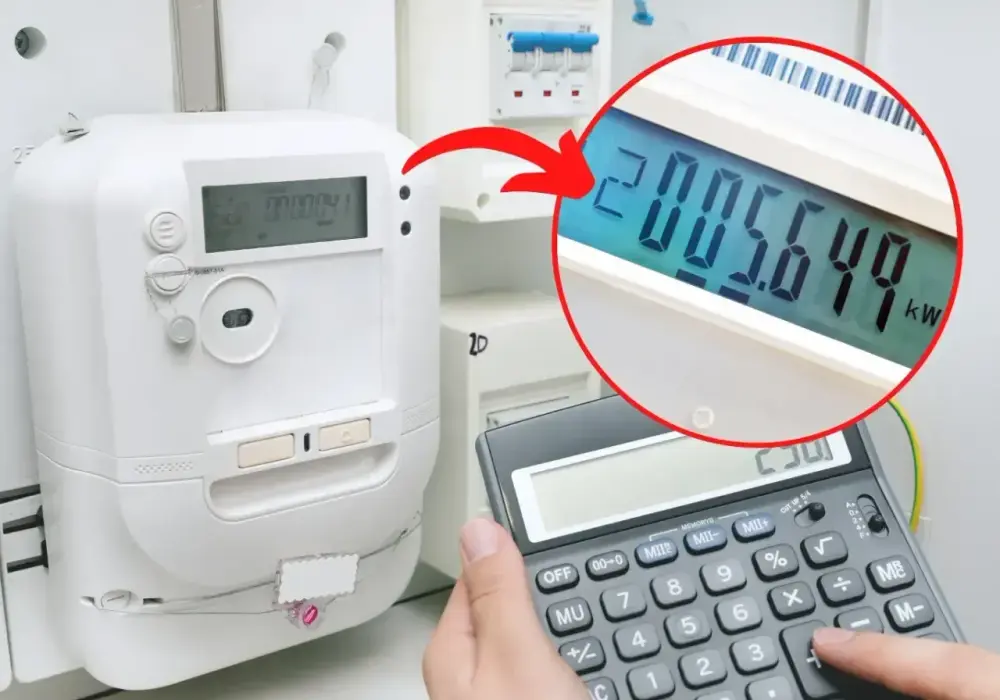

Na wyświetlaczu zwykle najpierw widzę mały kod w rogu, a dopiero obok niego większą wartość liczbową. To właśnie ten mały zapis mówi mi, co aktualnie pokazuje licznik. W wielu modelach ekran przełącza się automatycznie, ale czasem trzeba użyć przycisku albo oświetlić czujnik, żeby przewinąć kolejne pozycje.
- Odczytuję mały kod z rogu ekranu.
- Sprawdzam, czy obok jest wartość energii, mocy, czasu czy daty.
- Porównuję zapis z legendą na obudowie albo z instrukcją konkretnego licznika.
- Zapisuję też datę i godzinę, żeby później nie mieszać odczytów.
- Jeśli kod wygląda nietypowo, szukam pełnej nazwy modelu urządzenia, a nie tylko samej cyfry.
Najprostsza ściąga często już wisi na obudowie albo na naklejce przy liczniku, i właśnie od tego warto zacząć. W praktyce to oszczędza więcej czasu niż przekopywanie się przez domysły. Gdy ktoś chce sprawdzić zużycie albo oddawanie energii do sieci, jeden poprawnie odczytany ekran jest cenniejszy niż pięć przypadkowych.
Jeśli licznik jest zamknięty w szafce albo działa w trybie oszczędzania ekranu, nie próbuję niczego wymuszać na siłę. Najpierw sprawdzam sposób obsługi konkretnego modelu, bo różne urządzenia mają różne metody przewijania odczytów. To drobiazg, ale właśnie takie drobiazgi decydują o tym, czy odczyt będzie szybki i bezbłędny.
Mały nawyk, który szybko pokazuje, gdzie znika prąd
Najbardziej praktyczny zwyczaj, jaki polecam, to robienie jednego zdjęcia licznika w stałym dniu tygodnia. Zawsze wtedy mam pod ręką punkt odniesienia i nie muszę polegać na pamięci. Po dwóch lub trzech tygodniach widzę już wyraźnie, czy zużycie rośnie równomiernie, czy skacze po konkretnych zmianach w domu.
Gdy dojdzie nowy sprzęt, remont albo instalacja fotowoltaiczna, taki prosty dziennik odczytów daje mi więcej informacji niż jednorazowa kontrola. To najlepszy sposób, żeby szybko wychwycić anomalię, sprawdzić realne koszty pracy urządzeń i zrozumieć, jak dom naprawdę korzysta z energii. Właśnie dlatego warto znać OBIS, ale jeszcze bardziej warto umieć używać tych danych na co dzień.
